#1 Lenovo Y720-15IKB / NM-B163 zwarcie na taśmie matrycy, złącze J3D

przez Unknown • 17 lipca 2020, 21:56
Cześć,

Panowie mam problem z lenovo y720.

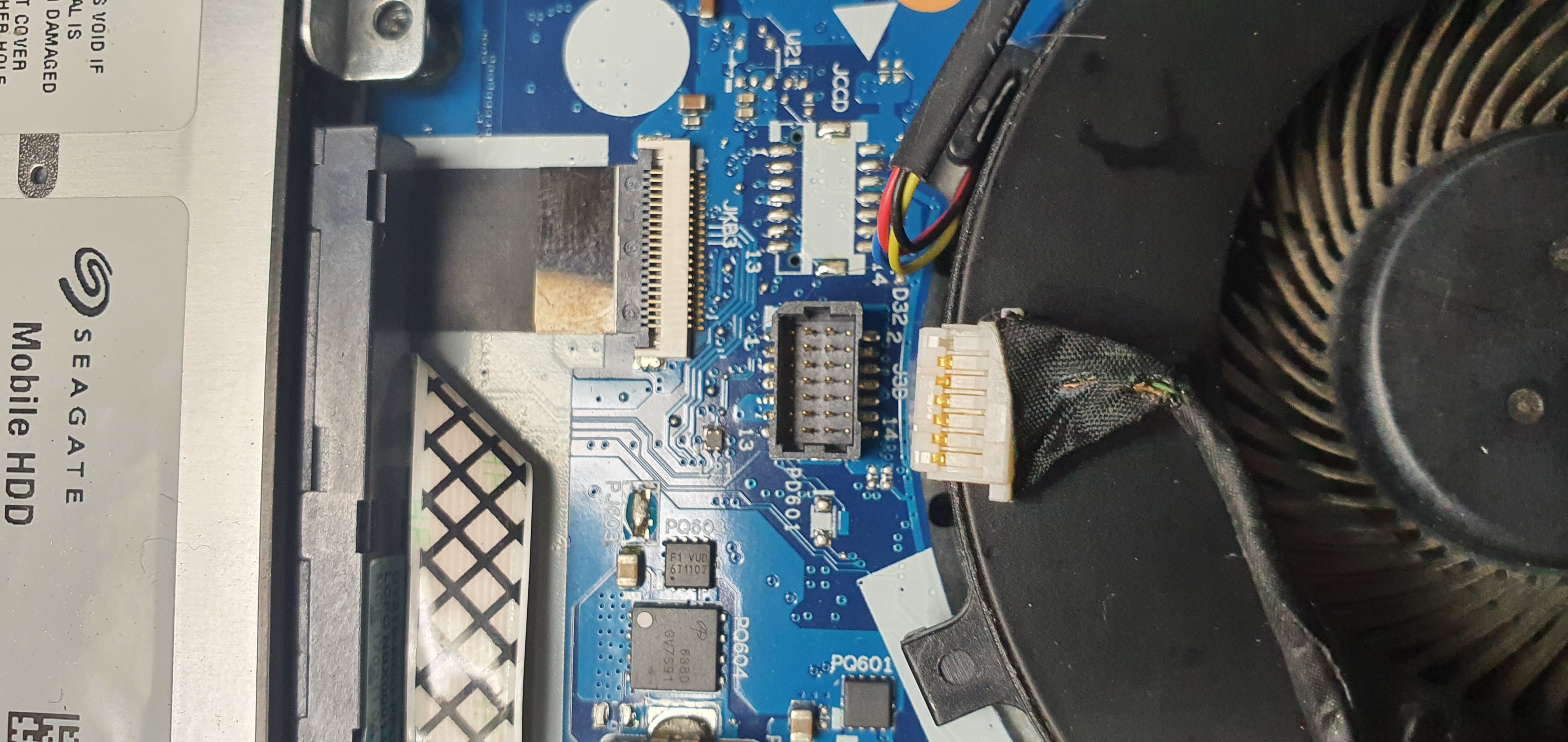

Poszło zwarcie na taśmie matrycy, dokładnie to kawałek, który jest podłączany do J3D

Laptop się uruchamia normalnie(z odłączoną wtyczką), można zainstalować system itp, ale:

- nie wykrywa HDD / SSD m.2 jest wykrywany
- brak dźwięku - karta jest wykrywana / zainstalowana poprawnie
- nie kręcą wentylatory (brak błędu fan failure)
- nie działa podświetlenie klawiatury
- po podłączeniu HDMI nie wykrywa sygnału.

Obrazek

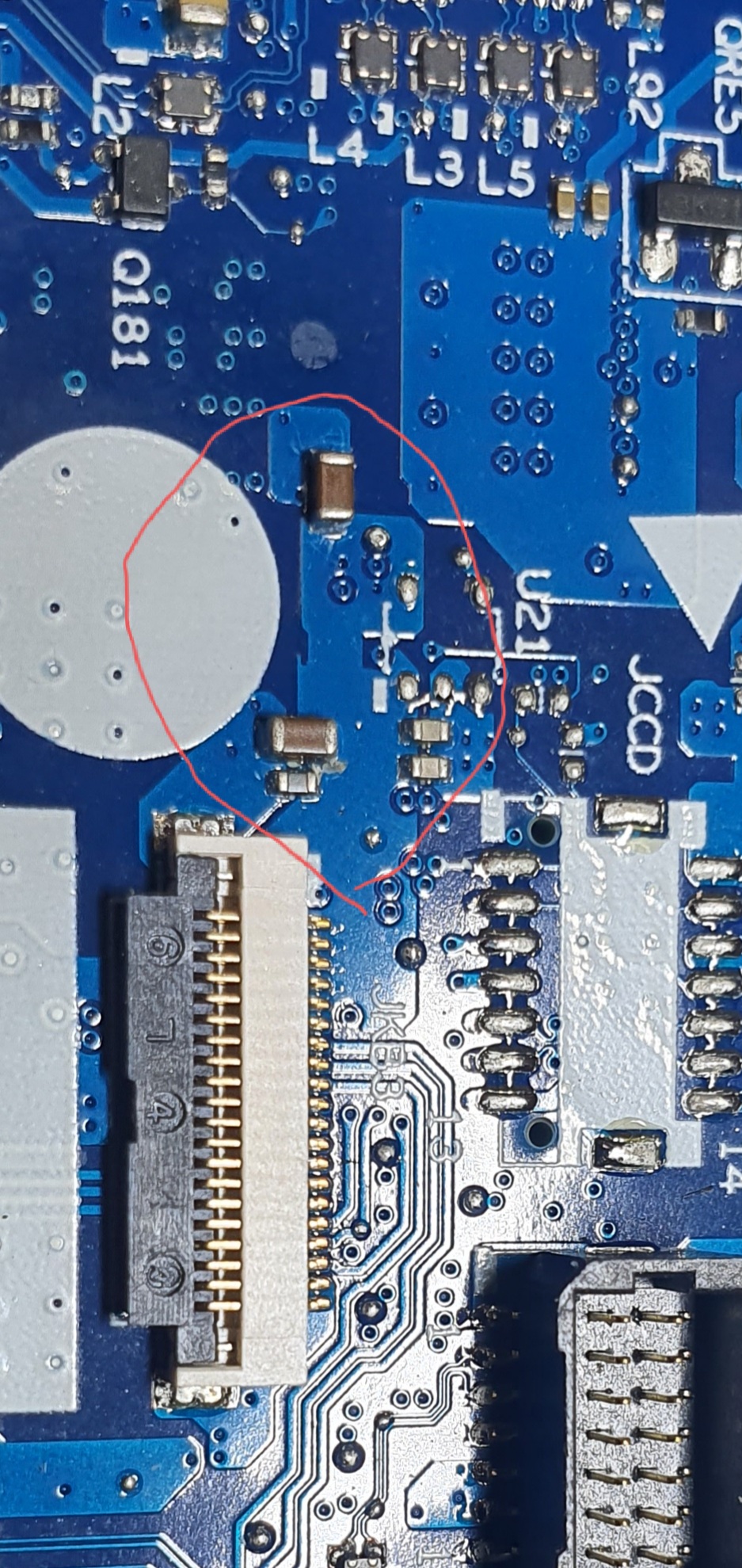

Zauważyłem dodatkowo, ze zaznaczone kondensatory są zawarte do masy.

Obrazek

Sprawdziłem piny na gnieździe J3D i wydaję się że wszystko wygląda ok.

Sprawdziłem resztę płyty pod mikroskopem i nie zauważyłem niczego nadzwyczajnego.

Jakieś sugestie mile widziane.

Re: Lenovo Y720-15IKB / NM-B163 zwarcie na taśmie matrycy, złącze J3D

przez Google Adsense [BOT] • 17 lipca 2020, 21:56

#2 Re: Lenovo Y720-15IKB / NM-B163 zwarcie na taśmie matrycy, złącze J3D

przez matic • 18 lipca 2020, 10:20

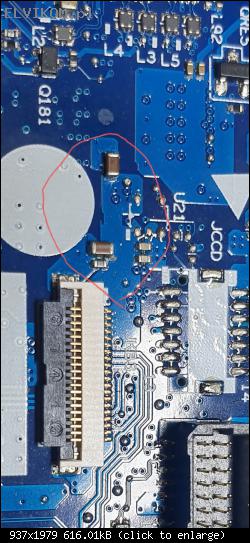

Unknown napisał(a):Zauważyłem dodatkowo, ze zaznaczone kondensatory są zawarte do masy.
[ Obrazek ]
Hello!
What is an actual resistance to ground on this capacitors with disconnected cable from connector JKB3?

#3 Re: Lenovo Y720-15IKB / NM-B163 zwarcie na taśmie matrycy, złącze J3D  [ROZWIĄZANY]

przez Unknown • 18 lipca 2020, 13:44
Znalazłem problem.

Zwarcie było na U56, piny 6 i 7 były zwarte do masy.
Piny 6 i 7 to wg schematu wejście +3VALW do U56.


Układ ten odpowiedzialny jest za generowanie +3VS oraz +5VS, które to zasilają powyższe.

Na chwilę obecną temat rozwiązany.
Dzięki!
