• Lenovo y700-15isk | BY511 NM-A541 Prośba o wyjaśnienie shcematu.

#1 Lenovo y700-15isk | BY511 NM-A541 Prośba o wyjaśnienie shcematu.


przez mikimaus 14 lipca 2020, 21:48
Witam proszę o wyjaśnienie zasady działania z poszczególnymi wyjściami/wejściami laptop lenovo y700

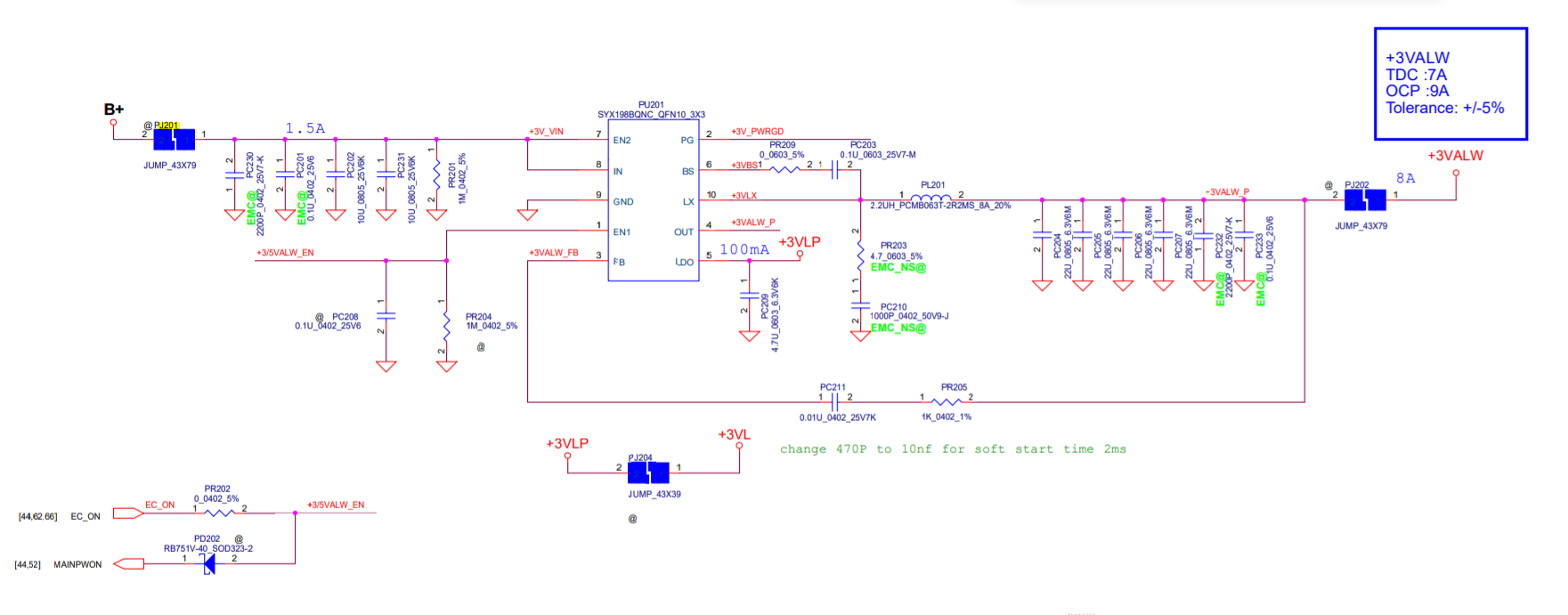

wycinka schematu przetwornicy SYX198BQNC :D
Obrazek

Re: Lenovo y700-15isk | BY511 NM-A541 Prośba o wyjaśnienie shcematu.


przez Google Adsense [BOT] 14 lipca 2020, 21:48

#2 Re: Lenovo y700-15isk | BY511 NM-A541 Prośba o wyjaśnienie shcematu.  [ROZWIĄZANY]


przez Vogelek23 15 lipca 2020, 12:05
Zasada działania tego układu jest banalna. Układ jest zasilany na n. 8 (IN = 20V), na n. 7 (EN2 = 20V) wchodzi to samo napięcie, które od razu włącza stabilizator wewnętrzny 3V na n. 5 (LDO = 3V). Gdy na n. 1 (EN1 = 3V) podany zostanie sygnał włączenia EC_ON, przetwornica rozpoczyna pracę, załączając naprzemiennie do +20V i do masy n. 10 (LX) z dużą częstotliwością (kilkaset kHz). Obwód BS (bootstrap, n. 6) poprawia działanie i stabilność przetwornicy, a w początkowej fazie (jeszcze przed wystartowaniem przetwornicy) wstępnie "polaryzuje" cewkę PL201 i podładowuje częściowo kondensatory filtrujące na wyjściu, aby w momencie startu nie wystąpił udar prądowy. Wyjście OUT (n. 4) służy do ustabilizowania napięcia wyjściowego przetwornicy na dokładnym poziomie. Wejście FB na n. 3 (feedback) jest to wejście monitorujące napięcie wyjściowe przetwornicy poprzez komparator, wbudowany w sterownik. Gdy przetwornica zacznie pracować i napięcie wyjściowe jest poprawne, wyjście kontrolne PG na n. 2 (power good) przyjmuje stan wysoki, informując KBC o poprawnej pracy przetwornicy. Pinu 9 (GND) chyba nie trzeba omawiać. I to by było na tyle, jeśli chodzi o tę przetwornicę.

#3 Re: Lenovo y700-15isk | BY511 NM-A541 Prośba o wyjaśnienie shcematu.


przez mikimaus 15 lipca 2020, 12:22
Dziękuje za dokładne wyjaśnienie :) , niestety nie mam sprawnej przetwornicy (ta na płycie uległa spaleniu) , czyli można za symulować jej działanie podając 3v na LDO i stan wysoki n. 2 (power good) ?
Stan wysoki czyli 3v?
:d

#4 Re: Lenovo y700-15isk | BY511 NM-A541 Prośba o wyjaśnienie shcematu.


przez Vogelek23 15 lipca 2020, 12:45
mikimaus napisał(a):czyli można za symulować jej działanie podając 3v na LDO i stan wysoki n. 2 (power good) ?
Stan wysoki czyli 3v?
Nie, nie w ten sposób. Możesz zasymulować przetwornicę tak:
1. podać sygnał LDO (3V) w gałąź 3VL, z ograniczeniem prądu do 100mA (uprzednio rozlutowując zworę PJ204),
2. podać drugie napięcie 3V w gałąź +3VALW (z osobnego źródła zasilania) na wyjście przetwornicy, z ograniczeniem prądu do 7A (uprzednio rozlutowując zworę PJ202),
3. odłączyć przetwornicę od sygnału PG, wylutowując rezystor PR207 (bo sygnał ALW_PWRGD i tak będzie podciągnięty do 3V rezystorem PR206, gdy wykonasz krok 2).

Dlatego właśnie warto mieć pod ręką kilka zasilaczy warsztatowych.

#5 Re: Lenovo y700-15isk | BY511 NM-A541 Prośba o wyjaśnienie shcematu.


przez mikimaus 15 lipca 2020, 12:51
Niestety mam jeden max 5a, po zdjęciu przetwornicy i rozlutowaniu zworek PJ202 I PJ201 :
PL201 1ohm
PL802 0,4ohm

#6 Re: Lenovo y700-15isk | BY511 NM-A541 Prośba o wyjaśnienie shcematu.


przez Vogelek23 15 lipca 2020, 13:00
Tutaj to nawet nie ma co symulować - masz zwarcie w PCH. Rozlutuj zworę JC2 i zmierz ponownie rezystancję na PL802 - jeśli wzrośnie znacząco, PCH do wymiany.

#7 Re: Lenovo y700-15isk | BY511 NM-A541 Prośba o wyjaśnienie shcematu.


przez mikimaus 15 lipca 2020, 15:05
Dzięki za pomoc , pozdrawiam
