#1 Lenovo Y50-70 płyta ZIVY2 LA-B111P nagrzewa się PQ301

przez jendrasso • 24 maja 2018, 16:02

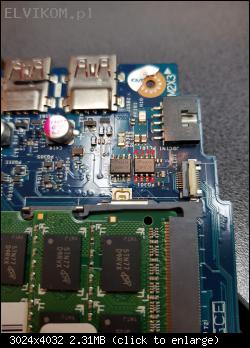

Witam, laptop działał na baterii, było ok 50%, po podłączeniu zasilacza wyłączył się no i teraz nie włącza się. Po podpięciu zasilacza i naciśnięciu power zaczyna grzać się PQ301 i żadnej innej reakcji, dioda od ładowania baterii się nie zaświeca, na baterii sytuacja taka sama. Załączam zdjęcie
Obrazek

Re: Lenovo Y50-70 płyta ZIVY2 LA-B111P nagrzewa się PQ301

przez Google Adsense [BOT] • 24 maja 2018, 16:02

#2 Re: Lenovo Y50-70 płyta ZIVY2 LA-B111P nagrzewa się PQ301

przez matic • 24 maja 2018, 16:10
Hello!

Measure the resistance to ground on coil PL301.

#3 Re: Lenovo Y50-70 płyta ZIVY2 LA-B111P nagrzewa się PQ301

przez jendrasso • 24 maja 2018, 17:12
ok, na zdjęciu numeracja
Obrazek
1-478
2-478
3-478
4-478
5-0Ω
6-0Ω
7-0Ω
8-378
wartości 1,2,3,4 oraz 8 podaje miernik na tzw. "piszczyku"

#4 Re: Lenovo Y50-70 płyta ZIVY2 LA-B111P nagrzewa się PQ301

przez matic • 24 maja 2018, 19:06
I requested the measurement on coil PL301, not PQ301.
Measure the resistance with the ohm meter, don't use continuity tester.

#5 Re: Lenovo Y50-70 płyta ZIVY2 LA-B111P nagrzewa się PQ301

przez jendrasso • 24 maja 2018, 21:10

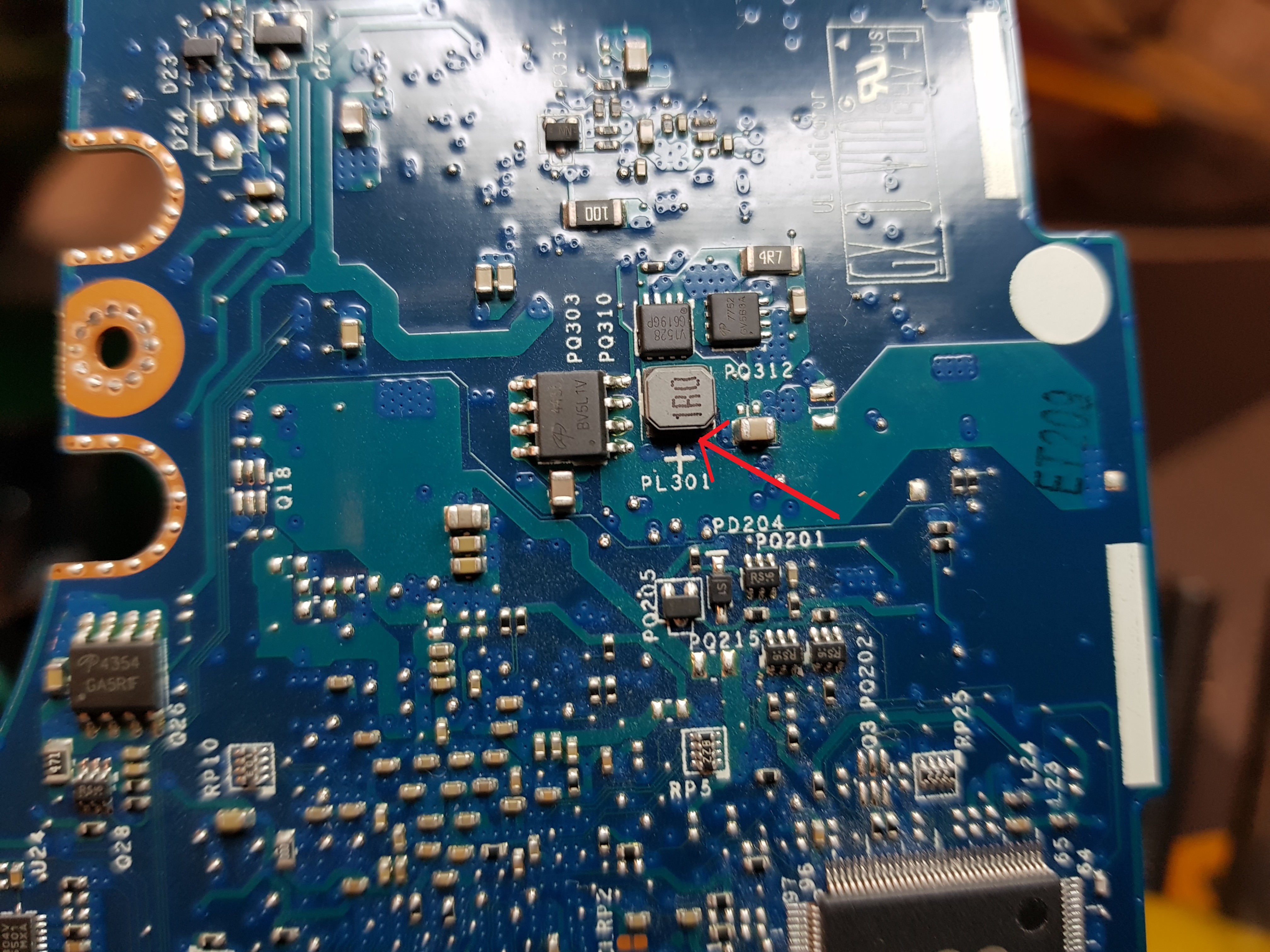

Ok, przepraszam, zlokalizowałem PL301, na mierniku ustawiłem 200Ω i zmierzyłem pomiędzy zaznaczonym na zdjęciu miejscem a masą. Wyszło 01,3Ω
Obrazek

#6 Re: Lenovo Y50-70 płyta ZIVY2 LA-B111P nagrzewa się PQ301

przez Stani • 24 maja 2018, 21:30
Zrób próbę zwarciową na napięciu CHG_B+. Wepnij się do pinu 2 PL301.

#7 Re: Lenovo Y50-70 płyta ZIVY2 LA-B111P nagrzewa się PQ301

przez matic • 24 maja 2018, 21:37
Perform a short circuit test described here on any pin of resistor PR302.

To do this test you need a laboratory power supply. Limit the voltage on the power supply to 1V.

#8 Re: Lenovo Y50-70 płyta ZIVY2 LA-B111P nagrzewa się PQ301

przez jendrasso • 28 maja 2018, 14:36
Ok, zasilacz dotarł, który to PIN2 PL301, ten przy którym jest plus czy ten z drugiej strony? Jeśli chodzi o PR302 to mam plus podłączyć do jednego pinu a minus z zasilacza obojętnie gdzie do masy?
Możecie mi wskazać miejsca w które mam się wpiąć z zasilaczem laboratoryjnym?

#9 Re: Lenovo Y50-70 płyta ZIVY2 LA-B111P nagrzewa się PQ301

przez matic • 28 maja 2018, 16:17
jendrasso napisał(a):który to PIN2 PL301, ten przy którym jest plus czy ten z drugiej strony? Jeśli chodzi o PR302 to mam plus podłączyć do jednego pinu a minus z zasilacza obojętnie gdzie do masy?
Możecie mi wskazać miejsca w które mam się wpiąć z zasilaczem laboratoryjnym?
It does not matter, if you connect positive (+) pin of the power supply to pin 2 of inductor PL301, or on any pin of resistor PR302. I suggest you to connect it on the resistor PR302, because the pins of this resistor are more easily accessible, as pins of the inductor.

jendrasso napisał(a):a minus z zasilacza obojętnie gdzie do masy?
Connect the negative (-) pin of the power supply to any ground point of the motherboard. I suggest you to connect it to one of the screw holes.

Use enough thick wires between the power supply and motherboard to the short circuit test. I suggest you to use at least 1m^2 wires or thicker.

#10 Re: Lenovo Y50-70 płyta ZIVY2 LA-B111P nagrzewa się PQ301

przez jendrasso • 28 maja 2018, 17:01
grzeje się PL301

#11 Re: Lenovo Y50-70 płyta ZIVY2 LA-B111P nagrzewa się PQ301

przez matic • 28 maja 2018, 20:59
jendrasso napisał(a):grzeje się PL301

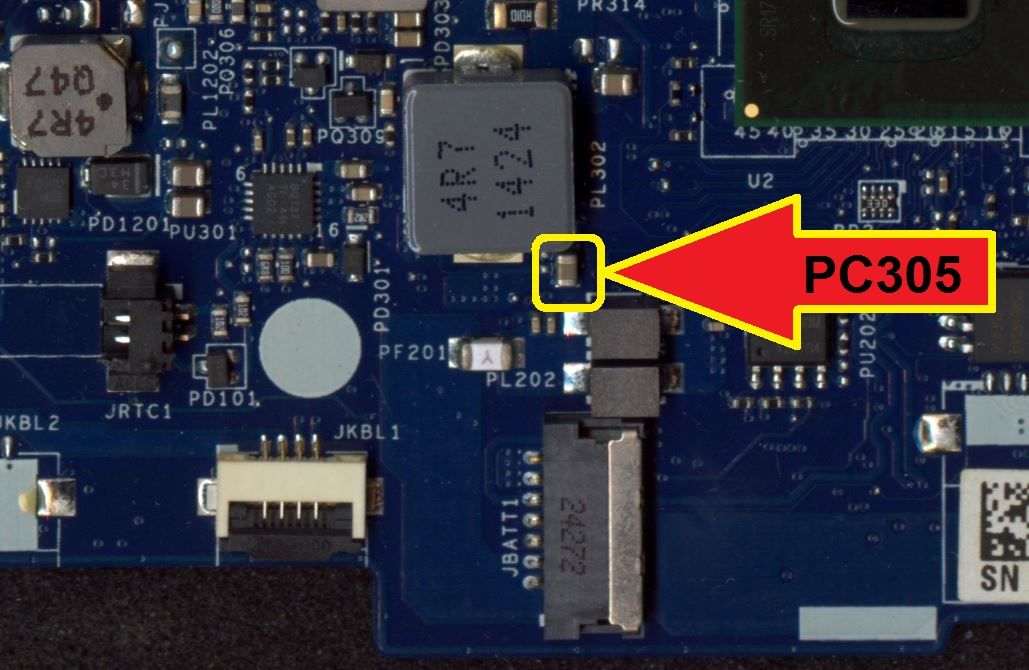

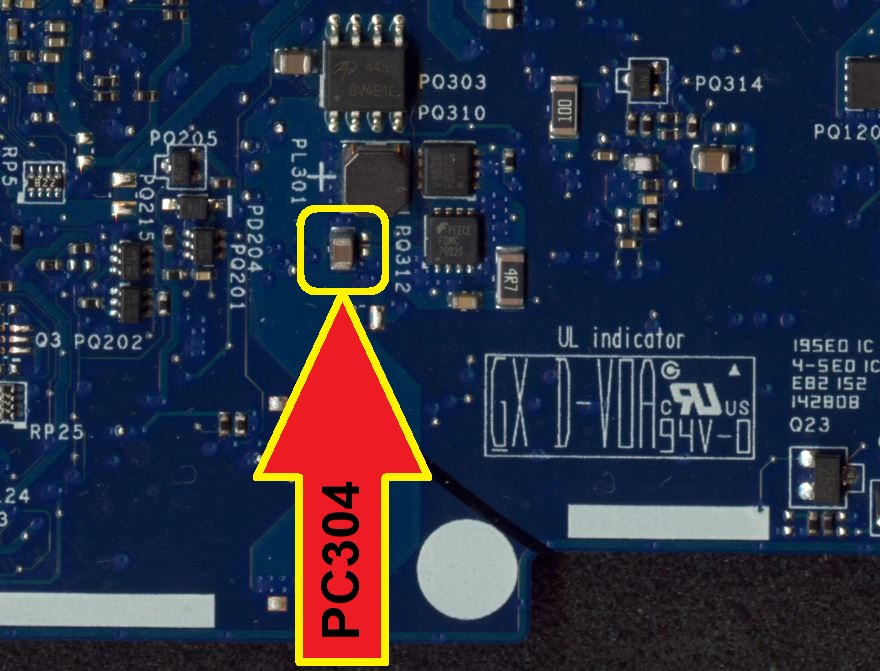

Measure the resistance to ground on coil PL302. If the resistance is high (in kΩ range or higher) it is bad capacitor PC304 or PC305 (highlighted on the following picture).
The value of both capacitors are: 10µF/25V, package 0805.

Obrazek Obrazek

#12 Re: Lenovo Y50-70 płyta ZIVY2 LA-B111P nagrzewa się PQ301

przez jendrasso • 29 maja 2018, 08:50
ok, zwarty był PC304, po jego zdjęciu i założeniu innego z innej płyty wyglądającego tak samo płyta ożyła. Laptop działa poprawnie na samym zasilaczu. Działa poprawnie na samej baterii. Niestety w momencie kiedy laptop odpalony jest na baterii i podłączę zasilacz, nie pokazuje żeby był podłączony i bardzo mocno nagrzewa się PQ301. Tak samo jak laptop jest wyłączony, podłączona bateria, po podłączeniu zasilacza strasznie nagrzewa się PQ301

#13 Re: Lenovo Y50-70 płyta ZIVY2 LA-B111P nagrzewa się PQ301

przez drill • 29 maja 2018, 10:13
PC304 - 10U_0805_25V6K
PC305 - 10U_0805_25V6K
Dla pewności zmierz rezystancję względem masy na obu padach dowolnego kondensatora (PC304,305,306 lub 307)

#14 Re: Lenovo Y50-70 płyta ZIVY2 LA-B111P nagrzewa się PQ301

przez jendrasso • 29 maja 2018, 10:36
już zlokalizowałem, zdjąłem najpierw PC305 i nie miał przejścia więc przylutowałem go spowrotem, zdjąłem PC304 i miał przejście, wziąłem więc z innej płyty wyglądający tak samo i płyta ożyła ale jest problem który opisałem w poście wcześniejszym

#15 Re: Lenovo Y50-70 płyta ZIVY2 LA-B111P nagrzewa się PQ301

przez matic • 29 maja 2018, 16:07
Measure the voltages to ground on pins 1, 4, 8 of PQ301, when the laptop is turned on with and without battery connected.
