#1 LENOVO Y50-70 - nie uruchamia się

przez stefan13 • 7 maja 2018, 10:44
LENOVO Y50-70 ZIVY2 LA-B111P

Nie ładuje, nie uruchamia się
Napięcie na drenie PQ302 próbkuje - widać na mierniku że "skacze"
Po podaniu z zasilacza 20V na dren laptop się uruchamia.
Charger podmieniony, PQ301 i PQ302 też nowe.
Proszę pomoc.

Re: LENOVO Y50-70 - nie uruchamia się

przez Google Adsense [BOT] • 7 maja 2018, 10:44

#2 Re: LENOVO Y50-70 - nie uruchamia się

przez matic • 7 maja 2018, 10:57
Hello!

Measure the voltages to ground on pins 1, 5, 6, 16, 17, 20 of charger chip PU301.

#3 Re: LENOVO Y50-70 - nie uruchamia się

przez stefan13 • 7 maja 2018, 11:22
1 - Próbkuje
5 - 4,2V
6 - 2,5V
16 - 5,9V
17 - 5,7V - 10V dziwnie skacze - raczej przez to że n.1 próbkuje
20 - 20V

#4 Re: LENOVO Y50-70 - nie uruchamia się

przez matic • 7 maja 2018, 11:53
Measure the voltages to ground on pins 1, 4, 8 of transistor PQ301.

Measure the resistances between listed pins:
a) Between pin 1 and 4 of PQ301.
b) Between pin 1 and 8 of PQ301.
c) Between pin 4 and 8 of PQ301.
d) Between pin 1 and 8 of PQ302.
e) Between pin 4 and 8 of PQ302.

#5 Re: LENOVO Y50-70 - nie uruchamia się

przez stefan13 • 7 maja 2018, 12:01
PQ301
1 -19V
4 - 19V
8 - 20V

PQ301 and PQ302 are new
a - 185k
b - 95k
c - 260k
d - 140k
e - 500k

#7 Re: LENOVO Y50-70 - nie uruchamia się

przez stefan13 • 8 maja 2018, 12:48
Okazało się że laminat pod PQ302 był nadpalony. Przez to B+ próbkowało. Po wlutowaniu PQ302 w "powietrzu" B+ jest stabilne. Brakuje zasilania na punkcie P2 ale jak wlutuje źródło PQ302 na pady na płycie napięcie B+ znowu jest nieprawidłowe.
Jak to obejść?

#9 Re: LENOVO Y50-70 - nie uruchamia się

przez matic • 8 maja 2018, 20:09
stefan13 napisał(a):Okazało się że laminat pod PQ302 był nadpalony.
Please, post a picture of damaged PCB area.

#10 Re: LENOVO Y50-70 - nie uruchamia się

przez stefan13 • 9 maja 2018, 14:20
Machine napisał(a):Measure the voltages on all the pins of PQ301, PQ302.

19V on all pins

#11 Re: LENOVO Y50-70 - nie uruchamia się

przez Machine • 9 maja 2018, 14:53
stefan13 napisał(a):1 - Próbkuje
5 - 4,2V
6 - 2,5V
16 - 5,9V
17 - 5,7V - 10V dziwnie skacze - raczej przez to że n.1 próbkuje
20 - 20V

Check back these tensions.
Measure the voltages on all the pins of PQ314, PQ307, PQ305, PQ304.
Measure the resistance to ground on pin 8 of PQ302.

#12 Re: LENOVO Y50-70 - nie uruchamia się

przez stefan13 • 10 maja 2018, 14:04
PQ302 resistance to ground on pin 8 - 2k

PQ304
1 - 19V
2 - 0
3 - 19V

PQ305
1 - 0V
2 - 14V
3 - 0V

PQ307
1 - 0V
2 - 0V
3 - 19V
4 - 0V
5 - 0V
6 - 14V

PQ314 can't find it

#13 Re: LENOVO Y50-70 - nie uruchamia się

przez matic • 10 maja 2018, 14:13
It is missing "ACPRN#" signal from the charger chip.

You missed my post:
matic napisał(a):
stefan13 napisał(a):Okazało się że laminat pod PQ302 był nadpalony.
Please, post a picture of damaged PCB area.


#15 Re: LENOVO Y50-70 - nie uruchamia się

przez stefan13 • 10 maja 2018, 15:50
Machine napisał(a):
Machine napisał(a):
stefan13 napisał(a):PU301
5 - 4,2V
6 - 2,5V

Correct value pin 5 = 0v.
Correct value pin 6 = 2.7v.
Possible PU301 failure. Also check PR309 = 124K and PR312 = 20k.

The answer is missing.



PR309 and PR312 are ok.

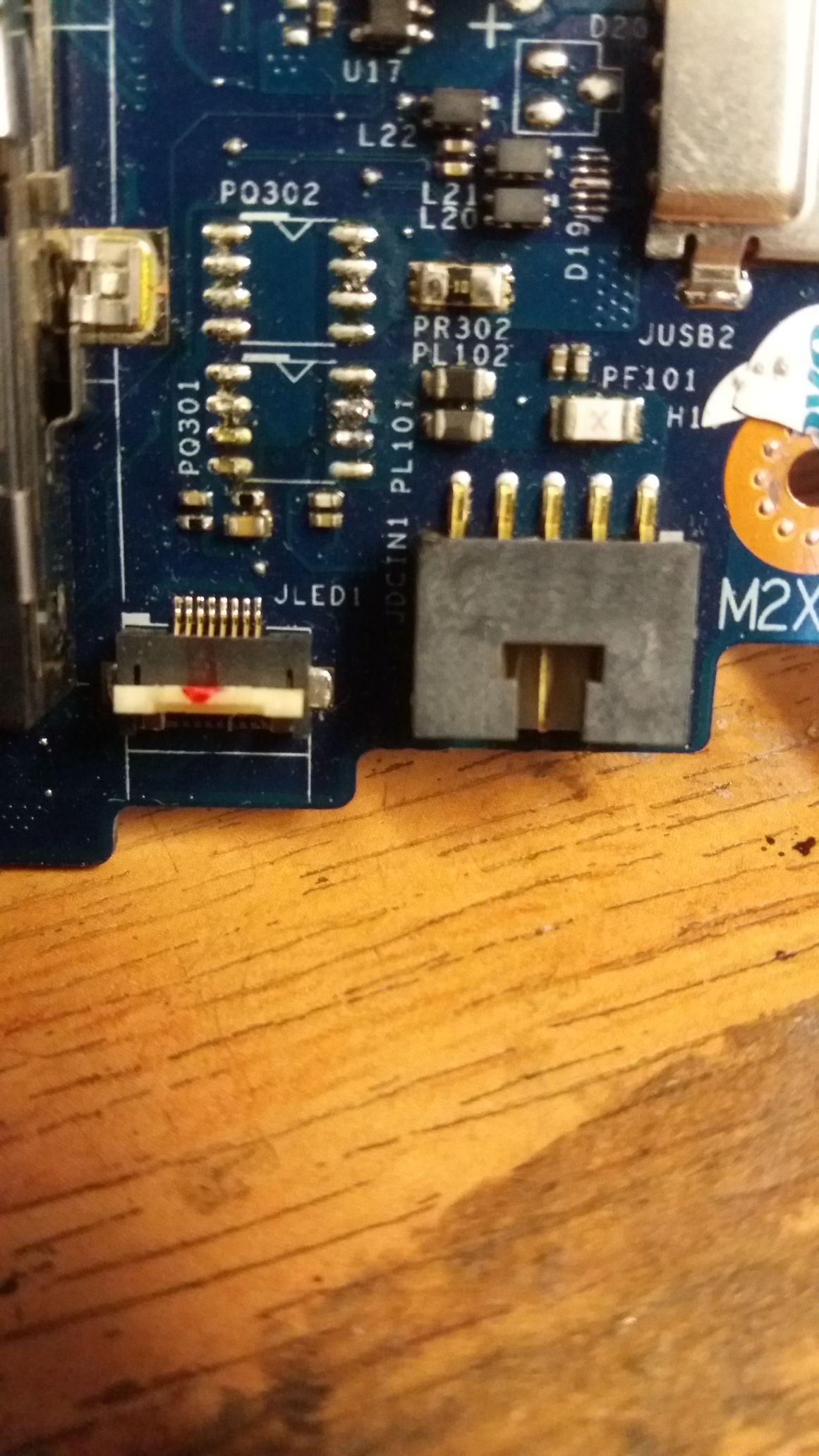

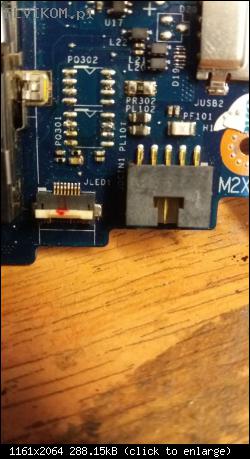

Obrazek

#17 Re: LENOVO Y50-70 - nie uruchamia się

przez stefan13 • 10 maja 2018, 15:57
Machine napisał(a):Replace Pu301.

I did replace it.
Now there is:
Pin 6 2,54V
Pin 5 0V

Still no power on pin 8 PQ302

#19 Re: LENOVO Y50-70 - nie uruchamia się

przez stefan13 • 12 maja 2018, 08:13
PQ 304
1 19
2 0
3 19
PQ 305
1 0
2 14
3 0

PQ307
1 0
2 130mV
3 19
4 0
5 130mV
6 14

PQ314
1 130mv
2 80mV
3 0

The REGN from charger is missing
Resistance on pin 6 is 20k
Charger might be broken
