#1 Lenovo X220 - po zalaniu, brak podświetlenia matrycy

przez fifi88 • 2 lipca 2020, 18:04
Witam,
Lenovo X220
płyta : H0225-3
48 4KH17.031
LDB-1 MB

Laptop zalany w okolicach złącz CN4 (z obu stron płyty) i delikatnie zalany przy złączu CN3.
Płyta dokładnie umyta i wysuszona, na matrycy brak podświetlenia (treść widoczna), matryca razem z taśmą sprawdzona na drugim takim laptopie i jest wszystko ok.

Na 4 pinie CN4 napięcie 0,06V.

Proszę o pomoc w dalszej diagnozie.

Re: Lenovo X220 - po zalaniu, brak podświetlenia matrycy

przez Google Adsense [BOT] • 2 lipca 2020, 18:04

#2 Re: Lenovo X220 - po zalaniu, brak podświetlenia matrycy

przez matic • 2 lipca 2020, 18:11
Hello!

Measure the voltages to ground on pins 1, 5, 7 of LVDS connector CN4, when the machine is turned on with connected matrix.

#3 Re: Lenovo X220 - po zalaniu, brak podświetlenia matrycy

przez fifi88 • 2 lipca 2020, 18:26
CN4 :
1 - 19.93V
5 - 3.36V
7 - 0,03V

#4 Re: Lenovo X220 - po zalaniu, brak podświetlenia matrycy

przez matic • 2 lipca 2020, 18:48
Please, post a clear pictures of spilled area of the board after the cleaning.

#5 Re: Lenovo X220 - po zalaniu, brak podświetlenia matrycy

przez fifi88 • 3 lipca 2020, 15:07

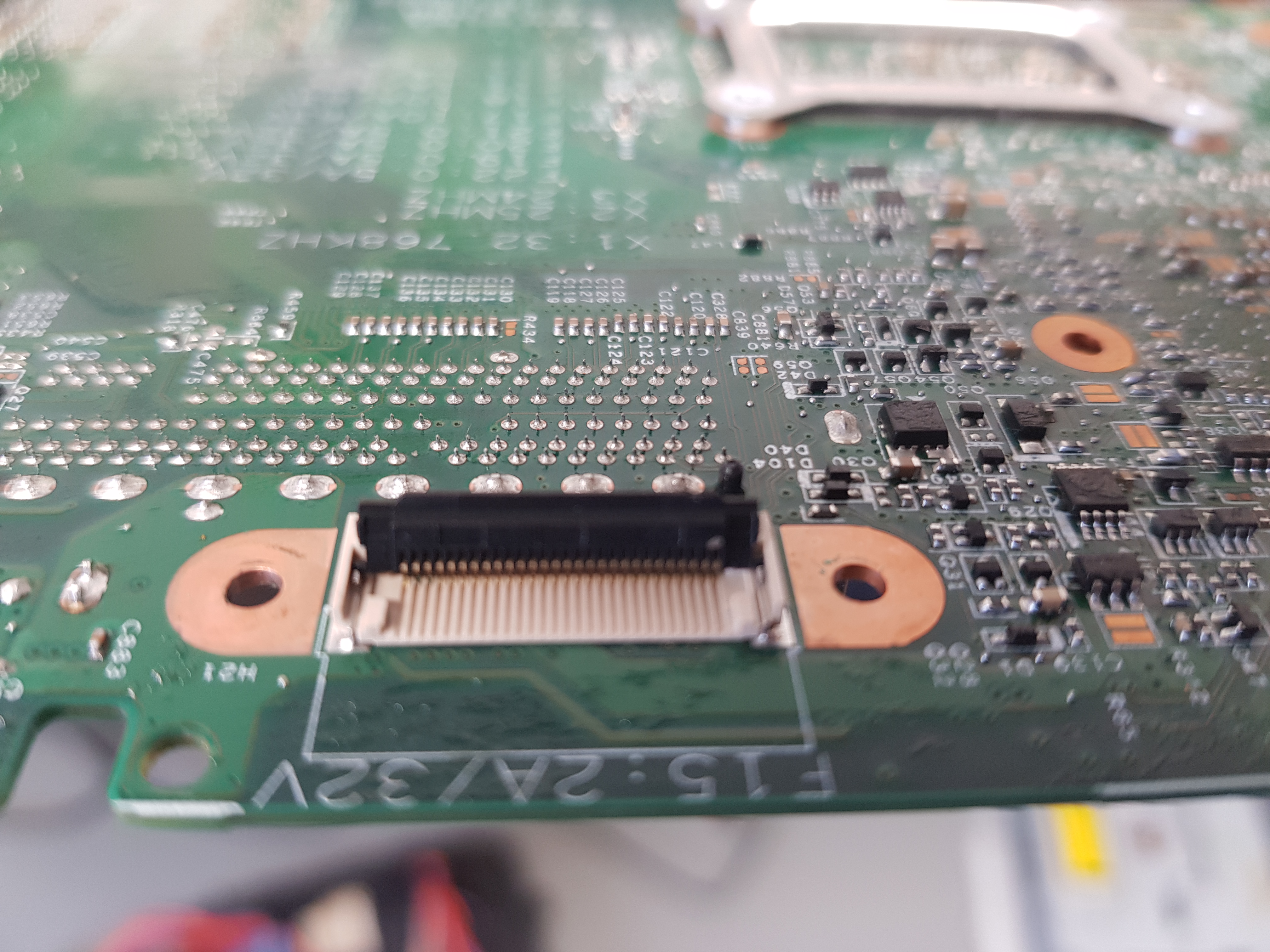

Obrazek
Obrazek
Obrazek
Obrazek
Obrazek

#6 Re: Lenovo X220 - po zalaniu, brak podświetlenia matrycy

przez matic • 3 lipca 2020, 21:18

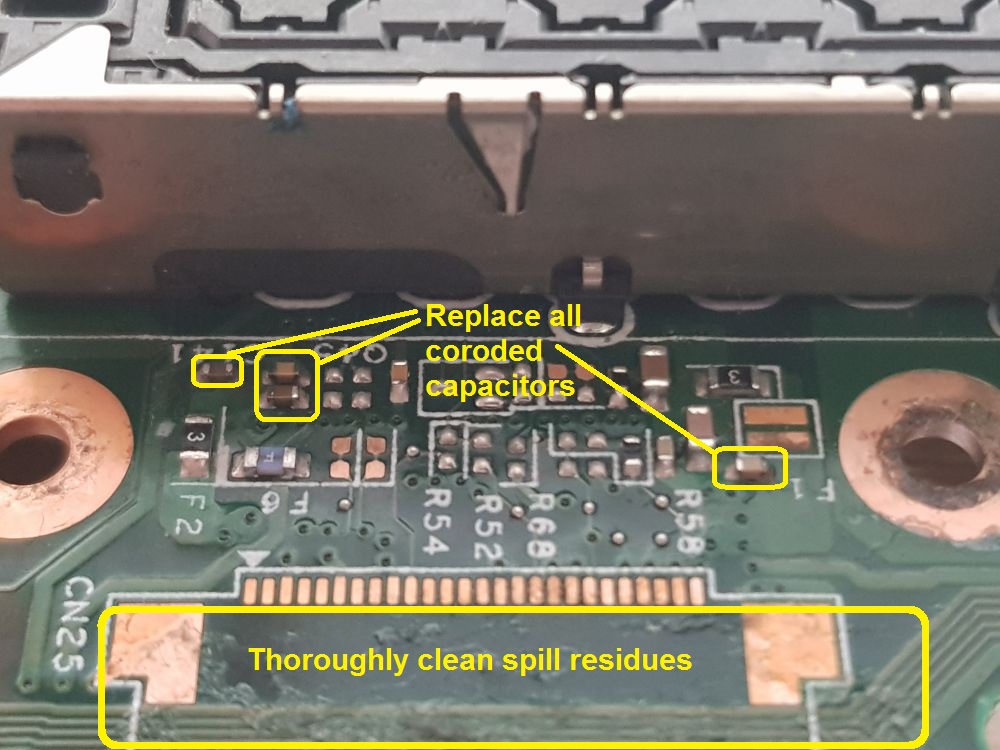

Here are a lot of things to do.
First read the training section of the forum to learn how to properly clean the spilled boards.

Obrazek
Obrazek
Obrazek
Obrazek

#7 Re: Lenovo X220 - po zalaniu, brak podświetlenia matrycy

przez fifi88 • 28 lipca 2020, 12:16
Wymieniłem płytę na używaną. Temat zamykam jako nierozwiązany.

Re: Lenovo X220 - po zalaniu, brak podświetlenia matrycy

przez Google Adsense [BOT] • 28 lipca 2020, 12:16
