#1 Lenovo W540 - nie uruchamia się

przez Swiety • 10 czerwca 2022, 12:17
Lenovo W540
Płyta LKM-1 WS MB 12291-2 48.4L014.021
Procesor wsadzony obecnie i5-4300m
Grafika N15P-Q1-A2 NVIDIA Quadro K1100M

Oporności na cewkach:
L3 - powyżej 20kΩ
L4 -15,1kΩ
L5 - powyżej 20kΩ
L6 i L8 - 11.2Ω
L30 - 800Ω
L31- 226Ω
L32 - 149Ω
L33 - 152Ω
L34 - 690Ω
L37, L38, L39 - 43.3Ω
L76 - powyżej 20kΩ

Płyta główna nie uruchamia się, po podłączeniu pod zasilacz serwisowym na sekundę wskakuje pobór ~30mA, po czym spada do 0.
Mosfet Q9 zabezpieczony, napięcie na bramce 19.9V, brak napięć na cewkach, jedynie na L5 jest 0.7V.
Gdy podczas podpinania zasilacza przytrzymam wciśnięty przycisk power, to dioda włącznika zapala się, pojawia się 3V i 5V na cewkach, ale pobór dalej 0.

Na włączniku 3.03V, zwierane poprawnie do masy po wciśnięciu.
Bios flashowałem jakimś wsadem znalezionym w internecie, rzekomo sprawnym, niestety nic to nie dało.
Podłączenie pod oryginalny zasilacz Lenovo 170W nie zmienia nic.
Po szperaniu w internetach, skupiam się na usterce związanej z układem U101, tylko nie wiem jak to zweryfikować, więc proszę o pomoc.

Re: Lenovo W540 - nie uruchamia się

przez Google Adsense [BOT] • 10 czerwca 2022, 12:17

#3 Re: Lenovo W540 - nie uruchamia się

przez Swiety • 13 czerwca 2022, 11:10
ctro napisał(a):Testujesz laptopa z podpiętą płytką pomocniczą? Bez niej ten laptop nie wystartuje.


Nie miałem pojęcia, oczywiście testowałem bez......

Na obecną chwilę z podpięta tą płytką udało mi się uzyskać obraz, ale laptop wyłącza się po ~15sek, testowałem na dwóch różnych wsadach i jest to samo.

#4 Re: Lenovo W540 - nie uruchamia się

przez ctro • 13 czerwca 2022, 16:46
Masz oryginalny wsad? Możesz wrzucić, to wieczorem zerknę. One są wrażliwe na EC rom jak dobrze pamiętam.

Spróbuj wgrać jeszcze ten bios ode mnie. Jak skomentujesz potem mój BIOS, to Ci cofnie 10p (tak to działa w biosach do weryfikacji).

Mój z nieprawidłowym bios wyłączał się po 20-30min.
Masz i7 na podmianę? Cos kojarzę, że moja płyta z i5 też nie chciała gadać (może też od bios to zależy).

Testuj koniecznie na ori zasilaczu 170W

#5 Re: Lenovo W540 - nie uruchamia się

przez Swiety • 14 czerwca 2022, 17:05
Wrzuciłem i7-4810MQ i dalej to samo, z zegarkiem w ręku mija 15 sekund i komp się wyłącza za każdym razem, mogę w tym czasie wejść do biosu i takie tam.
Jak go dostałem to było widać, że kości bios były ruszane, niestety raczej nie jest to oryginalny bios, bo nie znalazłem numeru seryjnego w zawartości.

#6 Re: Lenovo W540 - nie uruchamia się

przez ctro • 14 czerwca 2022, 23:00

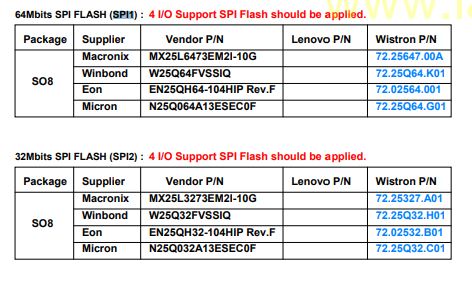

Podaj oznaczenie obu kości SPI, może jest coś wstawione z poza VSCC table.
Możesz spróbować BIOS ode mnie (link we wpisie wyżej).
U mnie fabrycznie były Microny 32A i 64A..

Obrazek

Serial itp raczej siedzi MEC (SMSC). Jest jeszcze SPI3 przy GPU, w którym ktoś mógł nagrzebać.
Wentylator masz wpięty i chłodzenie masz prawidłowo dokręcone? Prewencyjnie wyciągnąłbym kartę WI-FI (whitelisty itd).

Na powyższym kończą się moje pomysły, także powodzenia :)

#7 Re: Lenovo W540 - nie uruchamia się

przez Swiety • 15 czerwca 2022, 09:51
U mnie też Microny, spróbowałem zmienić na Winbondy, ale niestety dalej nic.
Wentylator podpięty, kręci się. Chłodzenie jest, ale raczej nie jest to usterka związana z przegrzewaniem, bo zawsze wyłącza się dokładnie po 15 sekundach od włączenia, choćbym go kilka razy pod rząd uruchamiał.
Testuję bez karty WiFi, więc to też odpada.

#8 Re: Lenovo W540 - nie uruchamia się

przez ctro • 15 czerwca 2022, 10:28
Na zagranicznym forum ktoś pisał, że wszedł szybko do bios, wyłączył bitlocker, zapisał ustawienia i było już OK.
Były podobne 15s objawy.

#9 Re: Lenovo W540 - nie uruchamia się

przez Swiety • 15 czerwca 2022, 13:33
Bitlockera w biosie nie znalazłem, zresztą to jest chyba funkcja świadczona przez system Windows.
Natomiast za Twoją radą wchodziłem do biosu i wyłączałem wszystko jedno po drugim i niestety nie pomogło.

#11 Re: Lenovo W540 - nie uruchamia się

przez Swiety • 29 czerwca 2022, 18:20
ctro napisał(a):Z KBC wsad masz czym ściągnąć?


Mam, ale nie jestem w stanie połączyć się z MEC, na 100% jest uszkodzony.
Miałem taki sam układ z X240 i po podmianie komputer się nie wyłącza po 15s!
Niestety jednak wsad jest zły, przez co wentylator chodzi na full i w biosie widnieje model X240 :-)
Z tym drugim MEC'kiem jestem w stanie normalnie się połączyć i go programować, tylko co zrobić, jak nie mam jak zgrać oryginalnego ec rom?

#12 Re: Lenovo W540 - nie uruchamia się

przez ctro • 29 czerwca 2022, 23:19
Jak masz zgrany dump z x240, to może laptop po wyczyszczeniu pamięci w KBC zaciągnie z BIOS samoczynnie paczkę?
Ja nie mam takiego wsadu.

Kolega w starym kbc (inny laptop) wyłamywał zbędne nóżki i łączył do programatora tylko wymagane piny. Nie wiem czy to ma sens, ale stwierdził, że odseparował w ten sposób potencjalne zwarcie i odczytał wsad.

Prawdopodobnie od W541 wsad EC będzie pasować.

#13 Re: Lenovo W540 - nie uruchamia się

przez Swiety • 30 czerwca 2022, 11:00
ctro napisał(a):Jak masz zgrany dump z x240, to może laptop po wyczyszczeniu pamięci w KBC zaciągnie z BIOS samoczynnie paczkę?


Próbowałem, niestety nie.

Znalazłem w necie jakiś EC ROM niby od W540, ale niestety płyta na nim jest martwa.
