Lenovo V510-15IKB - nie ładuje baterii

Płyta: DA0LV6MB6F0

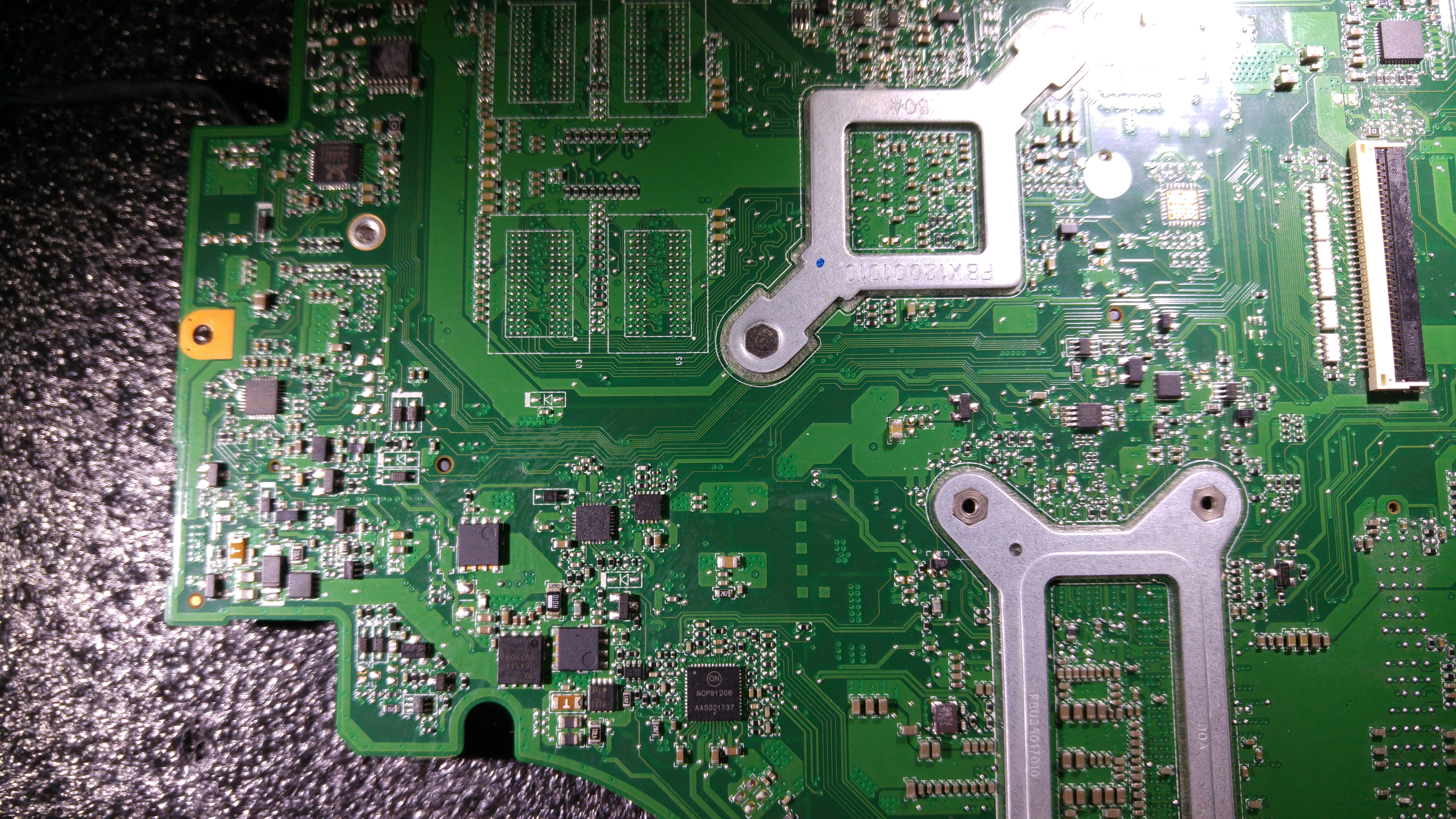

Cześć
Mam problem z laptopem Lenovo V510 -15IKB, który nie ładuje baterii.
Bateria wymieniana dwukrotnie, na każdej jest to samo, po podpięciu zasilania z podłączoną baterią pobór prądu skacze do 120mA, pod systemem bateria powoli naładowała się do 6% i już dalej nie ładowało.
Wymieniłem przetwornicę ładowania (BQ24780S) - efekt ten sam.
Po podpięciu do płyty samej bateri, słychać delikatne cykanie z okolic przetwornicy ładowania.
Bios przeprogramowany innym wsadem - to samo.
PU2 (z podpięta baterią, pobór prądu wynosi 120mA)
(V)
1 - 19
2 - 19
3 - 19
4 - 25
5 - 3
6 - 2,5
7 - 0

8 - 0
9 - 0
10 - 0
11 - 3,2
12 - 3,2
13 - 0
14 - 0,2

15 - 0
16 - 0,2
17 - 13,9
18 - 13,9
19 - 13,9
20 - 13,9
21 - 1

22 - 0
23 - 0
24 - 6
25 - 19
26 - 15,8
27 - 14
28 - 19

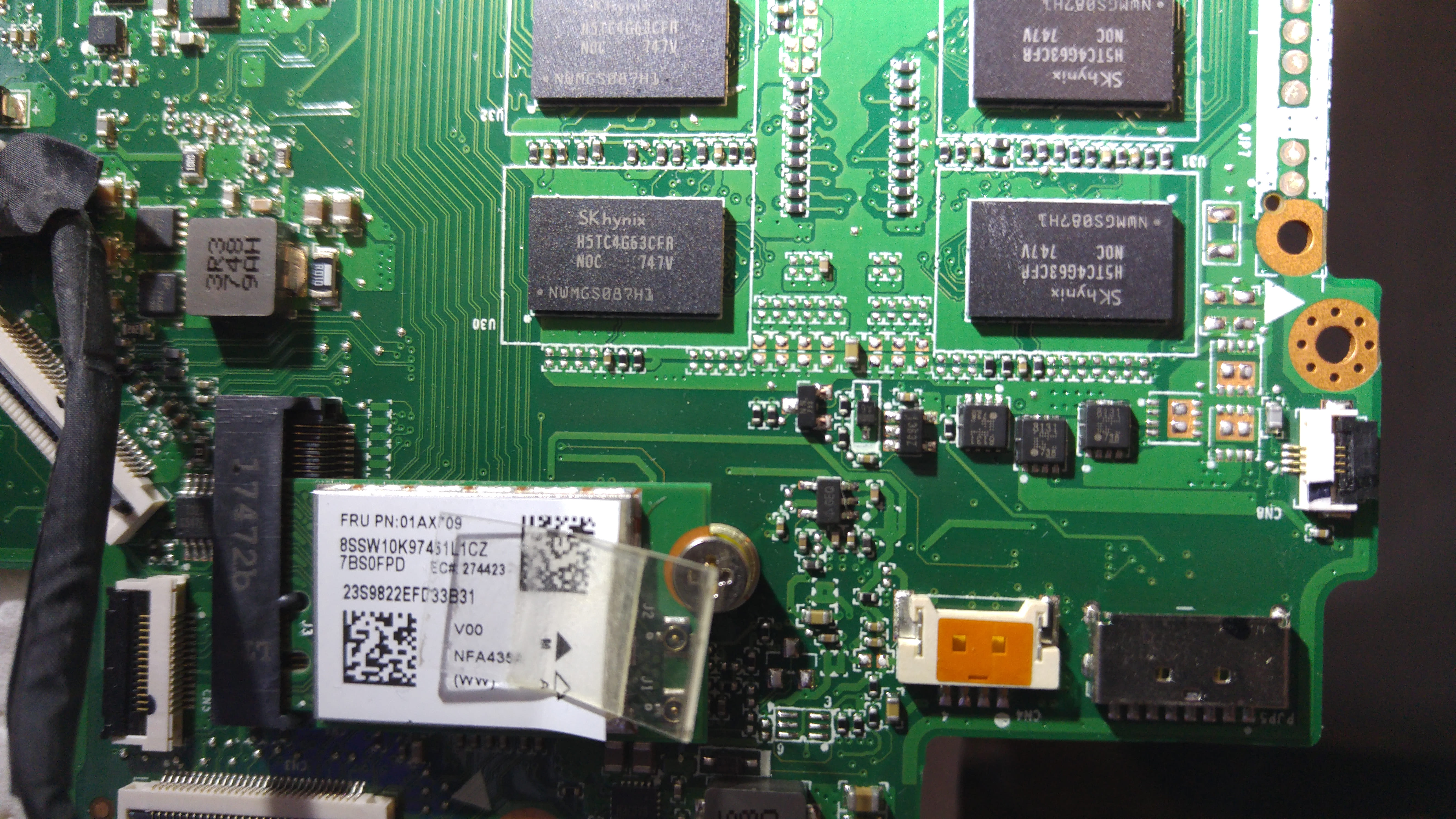

MOSFETy wejściowe i MOSFETy ładowania sprawdzone? Najczęściej może być tak że nie ładuje przez uszkodzenie któregoś z nich. Do sprawdzenia też rezystory i kondensatory przy MOSFETach. Nie wiem jak przy tym modelu, ale czasem też jest switch na płycie, który uruchomi ładowanie dopiero gdy płyta jest w obudowie\klapa jest zamknięta. Niektóre ASUSy mają specjalną śrubkę, która musi być wkręcona by zamknąć obwód ładowania, zweryfikuj czy w tym modelu nie ma podobnego rozwiązania.

PQ36, PQ37, PQ39 - na miernik wydają się ok
Nie zauważyłem żadnych przełączników zwieranych podczas montaż w obudowie.

Sprawdź napięcia na nich podczas pracy i podaj pomiary, może komuś rzuci się coś w oczy. Możesz zrobić pomiary z baterią podłączoną i bez baterii. Możesz podać też modele MOSFETów i porównać je z kartami katalogowymi czy prąd bramki, drenu i źródła jest zgodny z dokumentacją.

Przepraszam, na tej płycie PQ40 jest nie obsadzony, jest PQ37, PQ36 i PQ39
Bez baterii:
PQ37 (TPCC8131)
(V)
n.1 - 0.22
n.4 - 0.22
n.8 - 0

PQ36 (TPCC8131)
(V)
n.1 - 0
n.4 - 0
n.8 - 0

PQ39 (TPCC8131)
(V)
n.1 - 0.22
n.4 - 0.22
n.8 - 0

Z baterią:

PQ37 (TPCC8131)
(V)
n.1 - 13.9
n. 4 - 0
n.8 - 13.9

PQ36 (TPCC8131)
(V)
n.1 - 13.9
n.4 - 0
n.8 - 13,9

PQ39 (TPCC8131)
(V)
n.1 - 13.9
n.4 - 13.8
n.8 - 13.9

Złącze baterii PJP5 (z podłączoną baterią i zasilaniem)
(V)
n.1 i 2 - 13.9
n.3 - 3.2
n.4 - 3.2
n.5 - 1.6
n.6 - 0
n.7 - 0
n.8 - 0

Napięcia które podajesz są dosyć dziwne. MOSFETy, które podałeś to MOSFETy typu P, więc napięcia powinny być ujemne. Druga rzecz, prąd otwarcia bramki dla TPCC8137 powinien być z zakresu +12V/-12V, a u Ciebie bramki obu MOSFETów nie są otwierane po podłączeniu baterii, pomimo że masz napięcie na drenie. Podejrzewam że albo PQ36 albo PQ37 mają zwarcie, albo masz zwarcie na linii bramek (uwalony rezystor itp.)

PQ36 and PQ37 are conducting, correct voltages.
PQ39 is forbidden, it does not lead.
It measures the voltage on PL5 both with the battery inserted and without battery, power supply connected.
Measure the voltages on pins 1, 2, 3, 12, 13, 14, 15, 16 of PU1.

Wszystkie mosfety to TPCC8131 nie TPCC8137 jak pisałem w poprzednim poście, ale to chyba dużo nie zmienia, to też P_Channel.

PL5 z baterią - 13.9V
PL5 bez bateri - 0.2V

PU1(z baterią i podpietym zasilaczem)
(V)
n.1 - 3.3
n.2 - 0
n.3 - 0
n.12 - 0
n.13 - 0
n.14 - 3.3
n.15 - 0
n.16 - 3.3
PR28 i PR183 są OK
Jakie napięcie powinno być na n.2 PQ8, żeby zadziałał dzielnik rezyst. PR28 - PR183?

It appears that the battery recharge activations are active but the BQ (PU2) produces little voltage. Are you sure the battery is working?

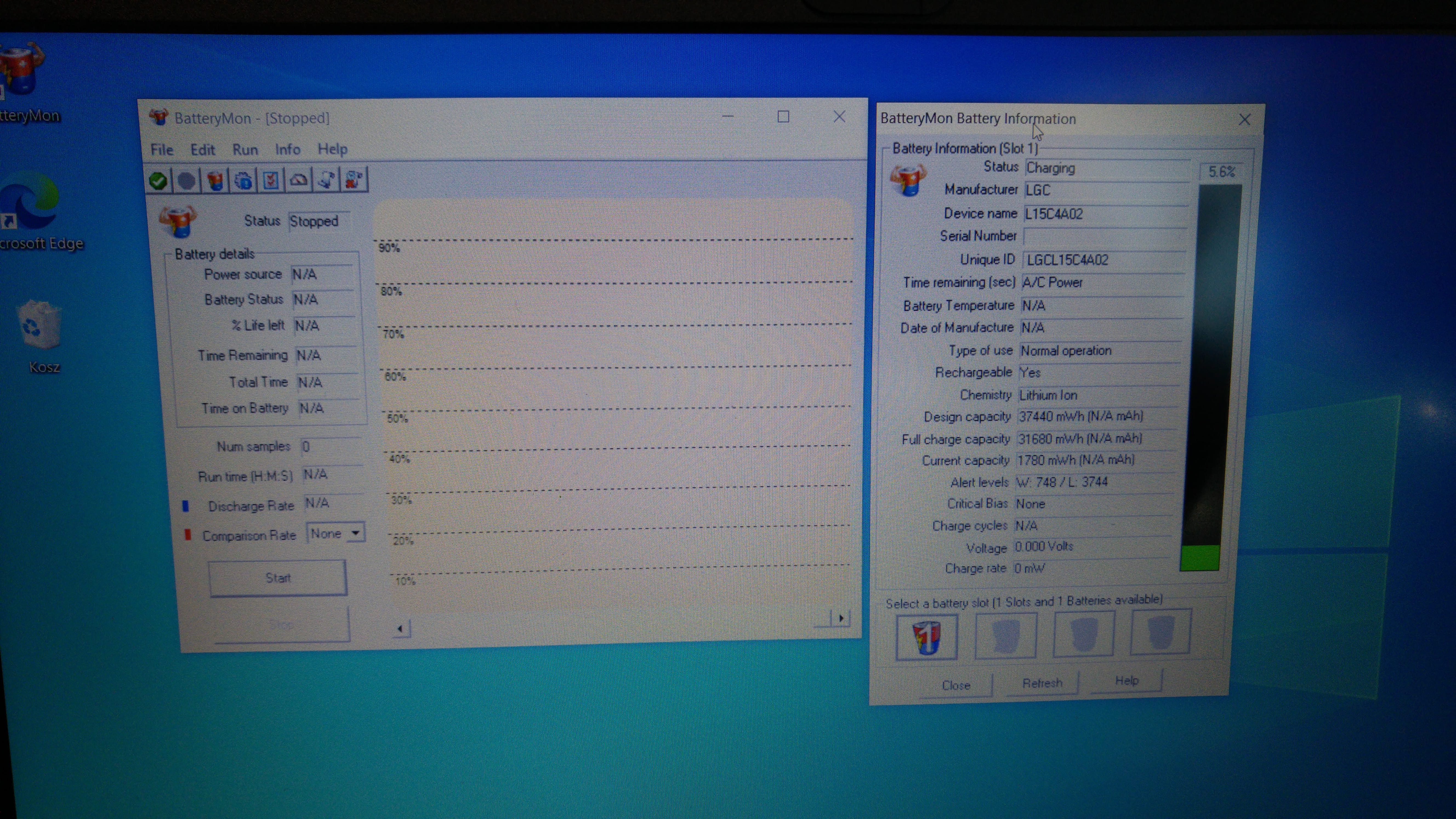

Start software https://www.elvikom.pl/hp-at1-napiecie-baterii-w-batterymon-0v-t12187.html and post a screen of "battery info", when the battery + Power Supply Are Connected.

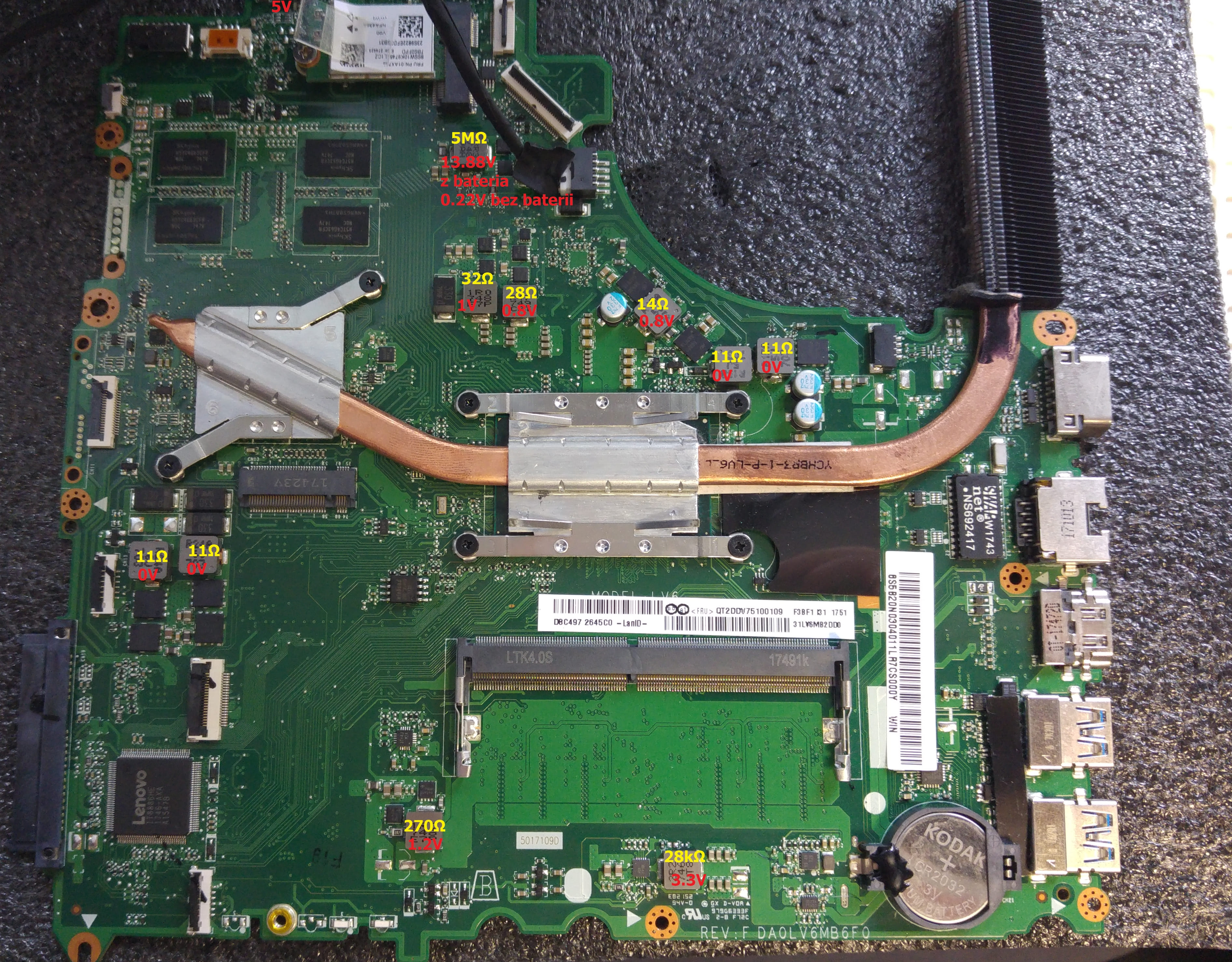

Rezystancja na PQ39 na wszystkich pinach w MΩ. Bateria podobno na innym laptopie działała normalnie. Czy po podpięciu baterii na PU1 n.12 nie powinno pojawić się 3V?

lock99 написав:Bateria podobno na innym laptopie działała normalnie.

Podobno to Mikołaj Kopernik nie żyje - dopóki sam nie sprawdzisz, nie przyjmuj żadnej informacji jako pewnik.

lock99 написав:Czy po podpięciu baterii na PU1 n.12 nie powinno pojawić się 3V?

Na pinie 12 układu PU1 pojawi się 3V tylko wtedy, gdy na pinach 1 i 2 będzie 3V, a na pinie 3 będzie 0V. Taka konfiguracja oznacza rozładowywanie baterii głównej - aby nastąpiło jej ładowanie, na n. 1 PU1 musi być 3V, a na n. 2 i 3 musi być 0V. Wtedy aktywowane jest wyjście Y1 (n. 14) układu PU1. Podłącz baterię oraz zasilacz i zmierz napięcia do masy na pinach 1, 2 i 3 układu PU1.

PU1(z baterią i podpietym zasilaczem)
(V)
n.1 - 3.3
n.2 - 0
n.3 - 0
(Ω)
n.1 - OL
n.2 - OL
n.3 - 190K

lock99 написав:n.1 - 3.3
n.2 - 0
n.3 - 0

Czyli logika wejściowa działa poprawnie dla ładowania baterii głównej. Teraz zmierz napięcia do masy na pinach 12-15 układu PU1 (te same warunki pomiaru).

PU1(z baterią i podpiętym zasilaczem)
(V)
n.12 - 0
n.13 - 0
n.14 - 3.3
n.15 - 0

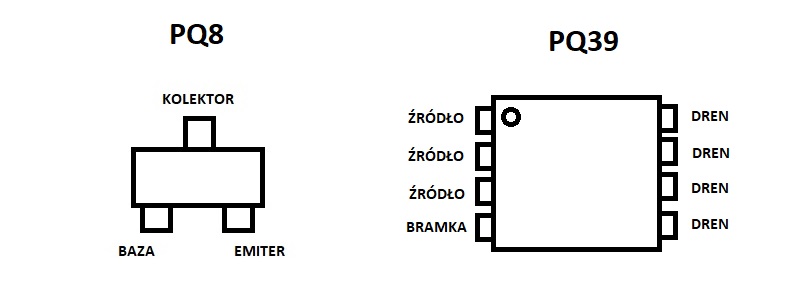

Czyli selektor działa 100% poprawnie. Zmierz teraz napięcia do masy na bazie i kolektorze PQ8 oraz na bramce i drenie PQ39 (te same warunki pomiarów). Piny PQ8 oraz PQ39 liczymy tak:

PQ8 (V)
B - 0
K - 13.8

PQ39 (V)
G - 13.8
D - 13.9

Jakie jest napięcie znamionowe oryginalnej baterii, która była w tym laptopie? Jeśli jest to 16.8V, to napięcie ładowania (13.8V) jest za niskie. Zmierz rezystancje pomiędzy pinami 1 i 2 oraz pomiędzy pinami 19 i 20 (nie do masy!) chargera PU2 (BQ24780S). Oczywiście zasilanie musi być całkowicie odłączone na czas pomiarów.

Taka jest teraz założona, poprzednia nowa zachowywała się tak samo. Oryginalna, której nie mam, widzę jest na napięcie 14.4V
PU2
pomiędzy pinem 1 a 2 - 20Ω
pomiędzy pinem 19 a 20 - 0.2Ω
Po podpięciu zasilania (z baterią) płyta pobiera 15mA i po ok. 5 sek wskakuje na 120mA, pomarańczowa lampka na płycie świeci i co 4 sek mrugnie (prąd w tym czasie przysiada ze 120 do 118mA)
Po odpięciu kabla zasilającego, gdy płyta zostaje na samej baterii, słychać delikatne terkotanie na płycie (nie mogę namierzyć dokładnej lokalizacji )

Podmień charger PU2. Albo nie - zamieść zdjęcia wszystkich etykiet oryginalnej baterii.
