Lenovo ThinkPad S440 LA-9761P - Przetwornica działa a nie ładuje

Cześć,

Dostałem płytę z padniętymi kluczami AO4466 przy chargerze. Po wymianie przetwornica ruszyła ale bateria nie jest ładowana.
Prąd płyty z baterią ~35% przed ładowaniem ~17mA po starcie przetwornicy 61mA.
Mam informacje w systemie o ładowaniu baterii.
W batmon mam 0mA przy parametrach prądu ładowania.

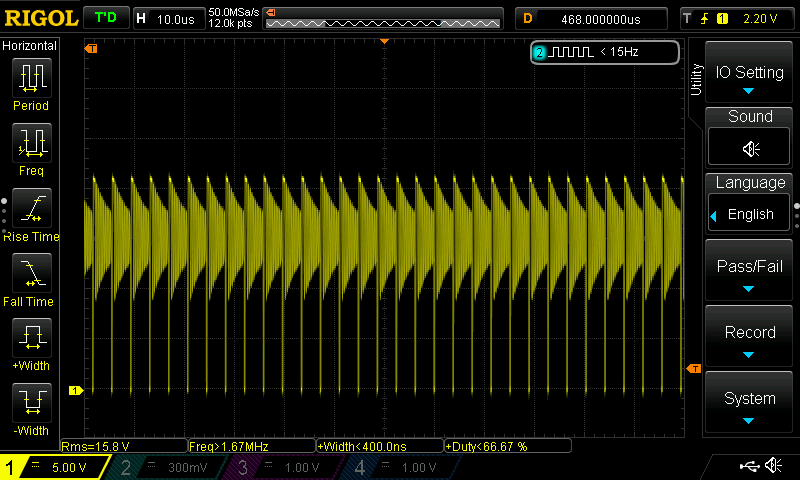

Czy przebieg mierzony na cewce PL302 od strony kluczy jest prawidłowy?

Jeśli uszkodzone były klucze to pewnie padł również sterownik (BQ24737).

Po wymianie BQ24737 zaczął ładować prawie poprawnie.
przez chwile ładował prądem 3,6A@20V i spalił się górny klucz.
Po wymianie dalej próbuje ładować tak wysokim prądem.
Napięcie na pinie ILIM 0.796V



Update z PM

Historia wiadomości

Type5
Tytuł wiadomości: Re: Otrzymałeś Wysłano: 8 listopada 2017, 22:43
Sprawdź kondensatory PC322, PC323,
sprawdź jeszcze PR324, PR317, PR318, PR320.
Wiadomość


konatsu
Tytuł wiadomości: Re: Otrzymałeś Wysłano: 8 listopada 2017, 23:18
PC322 i PC323 są sprawne,
Nie mogę zlokalizować Rezystorów, nie zgadzają mi się ze schematem;/
Sprawdziłem wszystkie rezystory w linii SRN SRP, jest ok. Rezystancja między SRN i SRP mierzona na BQ24737 wynosi 17.1 ohm
Wiadomość


Type5
Tytuł wiadomości: Re: Otrzymałeś Wysłano: 8 listopada 2017, 23:27
Właśnie chodzi o te rezystory w linii SRN i SRP, z drugiej strony powinny mieć oporność 0,01Ω, chodziło mi właśnie o sprawdzenie tego rezystora i jego połączeń z BQ.
PR320 jest połączony z n.17 BQ - obwód BST.
Wiadomość


konatsu
Tytuł wiadomości: Re: Otrzymałeś Wysłano: 8 listopada 2017, 23:35
Rezystor pomiarowy ma taką wartość, podmieniałem go też na wszelki wypadek ale dalej to samo.
PR320 ma 368Ω
Wiadomość

Czy rezystor 0,01Ω ma połączenia z BQ24737?
Rezystor w obwodzie BST przetwornicy łączący się z n.17 BQ24737 powinien mieć wartość 2,2Ω.

Rezystor idący do BST miał 368Ω, wymieniłem na 2.2Ω. Prąd ładowania 3.183A.
Między SRN i SRP mam 17Ω, mierzone na BQ24737. Więc jest raczej ok.

konatsu ha scritto:Między SRN i SRP mam 17Ω, mierzone na BQ24737. Więc jest raczej ok.

Nie o to mi chodziło.
Jeszcze raz: czy jest połączenie między rezystorem 0,01Ω a rezystorem 10Ω (SRP)
oraz czy jest połączenie między rezystorem 0,01Ω a rezystorem 6,8Ω (SRN)?
Inaczej: zmierz te rezystory SRN i SRP z drugiej strony - muszą mieć 0,01Ω, czyli miernik pokaże zwarcie.

Jest tak jak piszesz. jest przejście między tymi rezystorami.
SRP - PR328(10Ω) - PR321(0,01Ω) - PR327(6,8Ω) - SRN
W sumie wszystkie te u mnie miernik zaokrągla do 17Ω.

Według rezystorów na ILIM ograniczenie prądu jest ustawione na 4A. Postanowiłem podłączyć baterie i sprawdzić. Po chwili(~30s) wartość prądu spadła do 2.3A.
Bateria ładuje się już 10 minut i wszystko raczej porządku.

@Type5 Dzięki za użyczenie swojej wiedzy.
