#1 Lenovo płyta NM-C362 FG541/FG741 - szukam boardviev lub elementu

przez inventco • 22 marca 2023, 23:15
Witam jak w temacie laptop botuje do 0,5A i wisi po lekkim zalaniu.
płyt a: NM-C362 FG541/FG741 rev 1.0

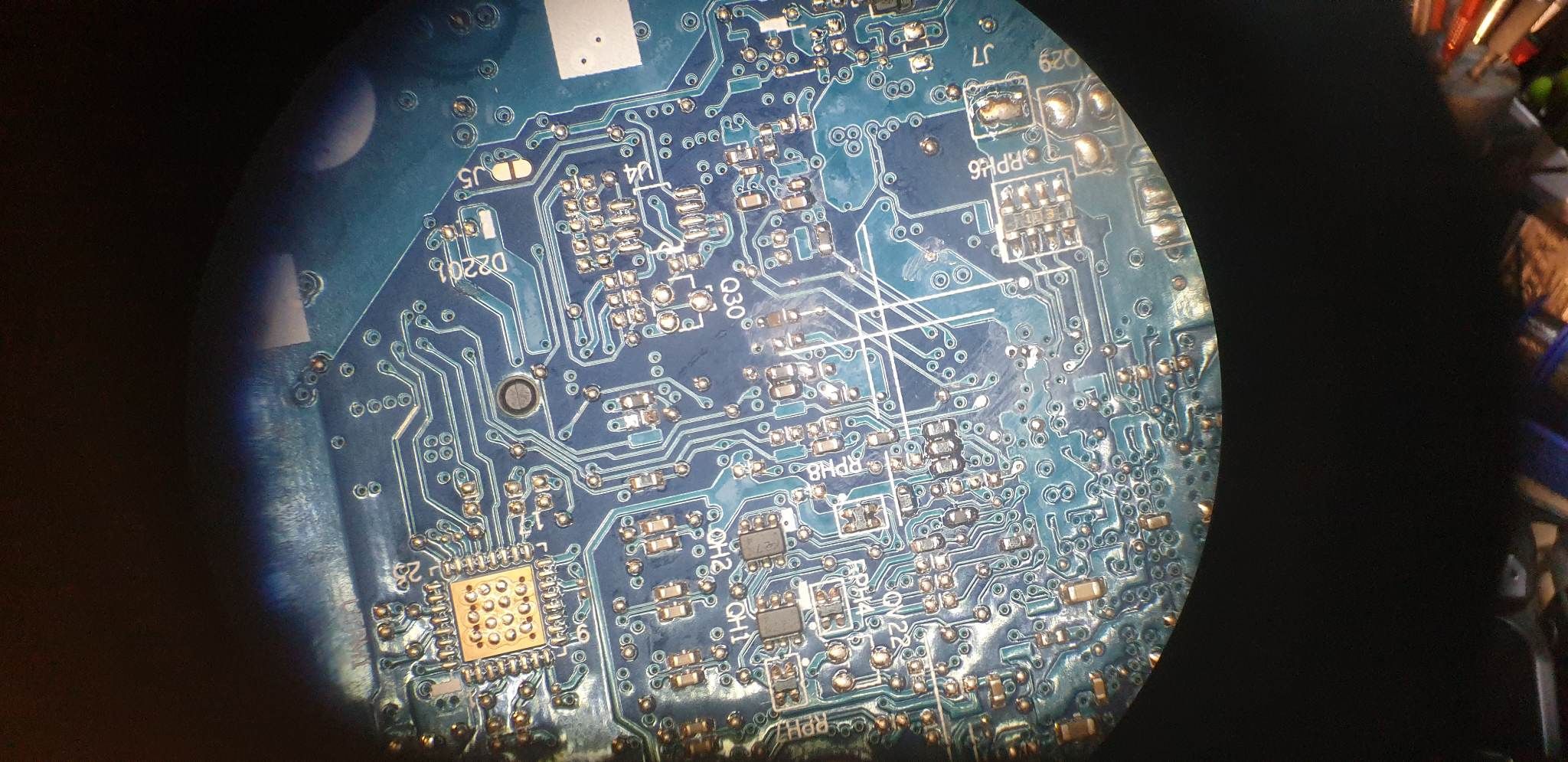

Na zdjęciach widzę element, gdzie u mnie wypalona ścieżka jest i brak tego elementu.
w załączeniu zdjęcie
poniżej tranzystora Q30 widać wypalone miejsce po rezystorze.
Szukam jego wartości

Q30 niżej po prawej stronie na zdjęciach widać, żę powinien tam być opornik
nie mogę namierzyć pliku boardview do tej płyty :-(

Będę wdzięczny za info jaka to wartość.


Obrazek

Re: Lenovo płyta NM-C362 FG541/FG741 - szukam boardviev lub elementu

przez Google Adsense [BOT] • 22 marca 2023, 23:15

#2 Re: Lenovo płyta NM-C362 FG541/FG741 - szukam boardviev lub elementu  [ROZWIĄZANY] 

przez matic • 23 marca 2023, 09:03
Hello!

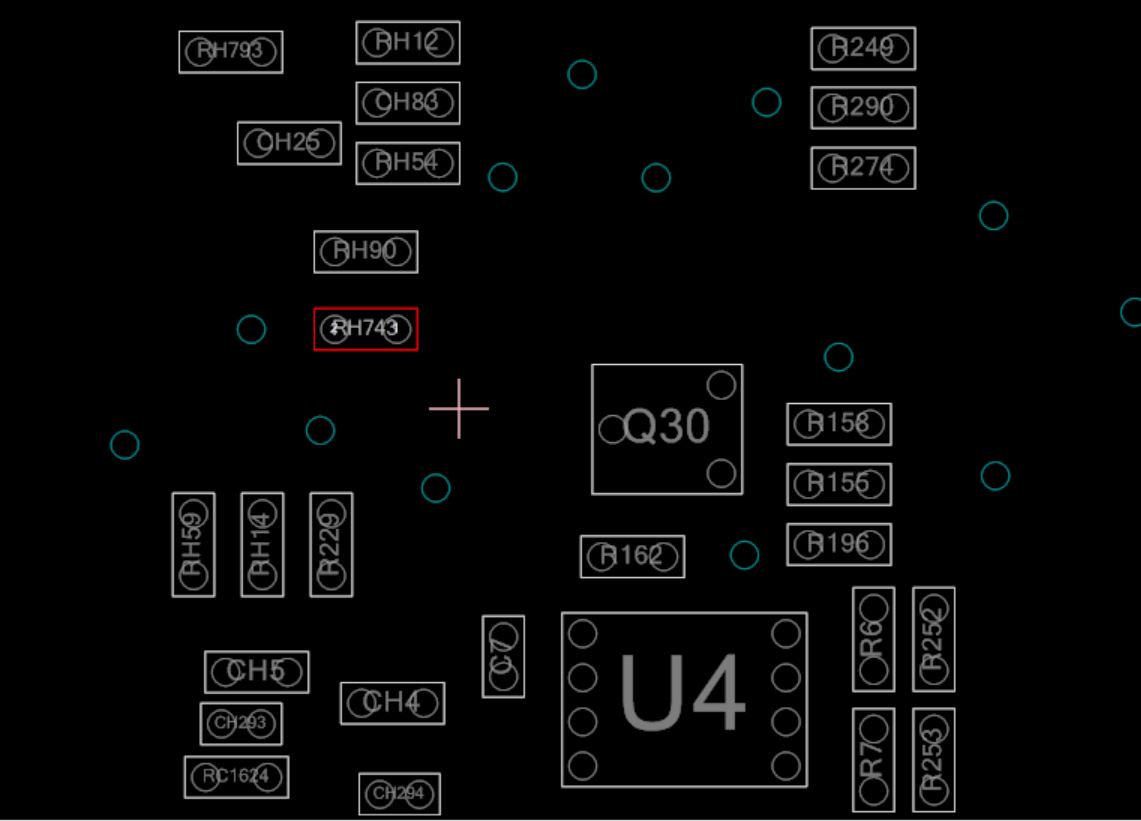

According to the BoardView of the board NM-C361 it's the resistor RH743 (1MΩ/5%, package 0402).
Obrazek

#3 Re: Lenovo płyta NM-C362 FG541/FG741 - szukam boardviev lub elementu

przez inventco • 23 marca 2023, 09:26
Thank You.
I think only if the NM-C361 is the same that my NM-C362...
Looks almost identical.
But BDV for C361 is available on net and i have it.
For test purposes i put 1M but still no CPU boot.
GPU working. i presume that CPU mainpower stepdown not working
Anyway Thanks
