#1 Lenovo nowa wtyczka dc (podłączenie do zasilacza serwisowego)

przez xlim • 18 czerwca 2018, 00:17

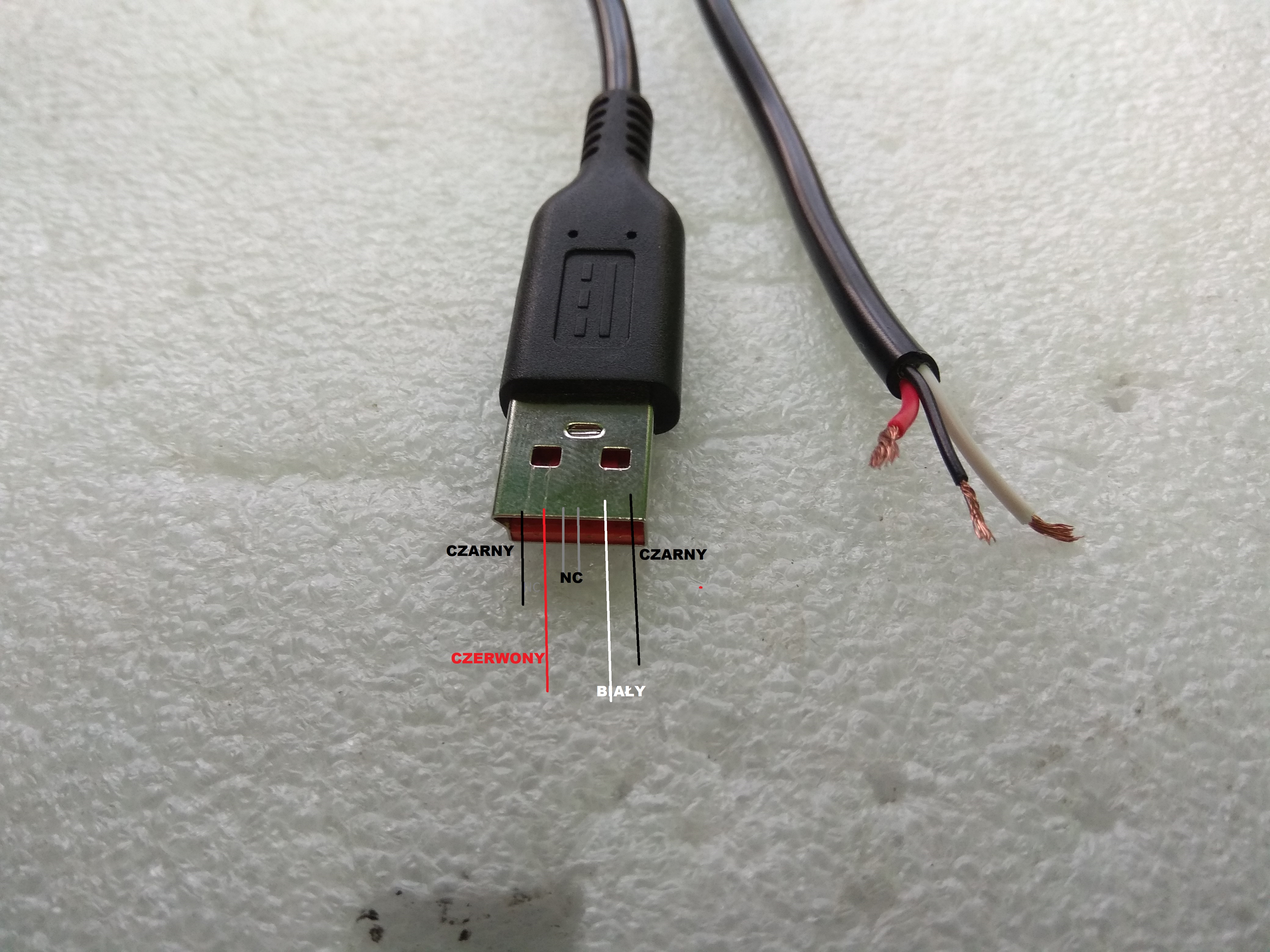

Witam nawiązują do tematu proszę o pomoc w podłączaniu nowej wtyczki Lenovo do zasilacza serwisowego

piny (czarny) 1 i 6 to prawdo podobnie masa
pin (czerwony) 2 podejrzewam, że to jest zasilanie główne 20v
piny 3 i 4 u mnie są puste
pin 5 (biały)?

ObrazekObrazek

Re: Lenovo nowa wtyczka dc (podłączenie do zasilacza serwisowego)

przez Google Adsense [BOT] • 18 czerwca 2018, 00:17

#2 Re: Lenovo nowa wtyczka dc (podłączenie do zasilacza serwisowego)

przez mmike • 18 czerwca 2018, 07:54

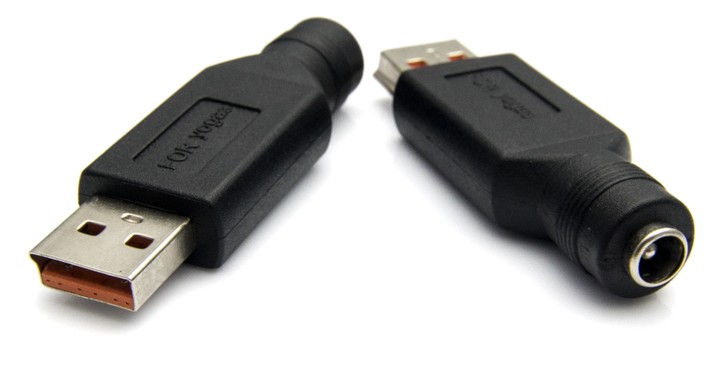

Nie prościej ? :D
Obrazek

#3 Re: Lenovo nowa wtyczka dc (podłączenie do zasilacza serwisowego)

przez xlim • 18 czerwca 2018, 13:09
Może i prościej, ale ciężko ją kupić w Polsce znalazłem taką na aliexpress moim zdaniem jest dość droga i pewni zanim dojdzie minie sporo czasu
a skoro już mam kabel to potrzebuje tylko trochę wiedzy jak go podłączyć

#4 Re: Lenovo nowa wtyczka dc (podłączenie do zasilacza serwisowego)

przez mmike • 18 czerwca 2018, 13:32
Mylisz się, bardzo prosto ją kupić w Polsce, słabo szukasz. Na znanym portalu aukcyjnym kupisz i będziesz miał na juto.

#5 Re: Lenovo nowa wtyczka dc (podłączenie do zasilacza serwisowego)

przez ADAMK101 • 21 września 2018, 16:57
Najprościej jest podpiąć 220k pomiędzy 20V i brązowy , uprzednio sprawdzając , czy czerwony to rzeczywiście 20V.
U mnie czerwony to masa , a biały to 20V , a brązowy to polaryzowanie USB ID.
