#1 Lenovo N500 model: 4233 nie podświetla matrycy

by blue • 25 October 2012, 09:55
Witam
Mam problem z laptopem Lenovo N500 model: 4233 (płyta gł.JIWA3/A4 LA-4212P Rev: 2.0), nie podświetla matrycy, jest widoczna treść (po podświetleniu światłem ) lecz nie podświetla.
Na zewnętrznym monitorze jest ok.
Początkowo myślałem że to inwerter niestety sprawdziłem podłączając dwa inne i nie działa, matryca też podmieniona na inną sprawną i dalej to samo.
Niestety nie mam schematu (znalazłem podobny wątek dla innego modelu w którym padł kondensator i bezpiecznik) w załączeniu pomierzone napięcia wtyczki matrycy na płycie głównej.
Zwarcie przy wyłączonej baterii i zasilaczu.
Duża wtyczka:
Zwarcie z masą- 10,13, 16, 19, 20 i miedzy sobą.

Mała wtyczka:
Zwarcie z masą -1,2 i miedzy sobą

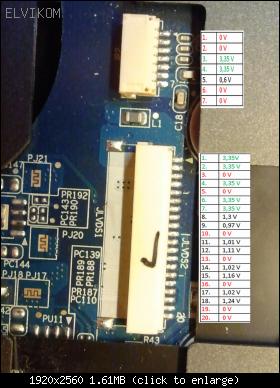

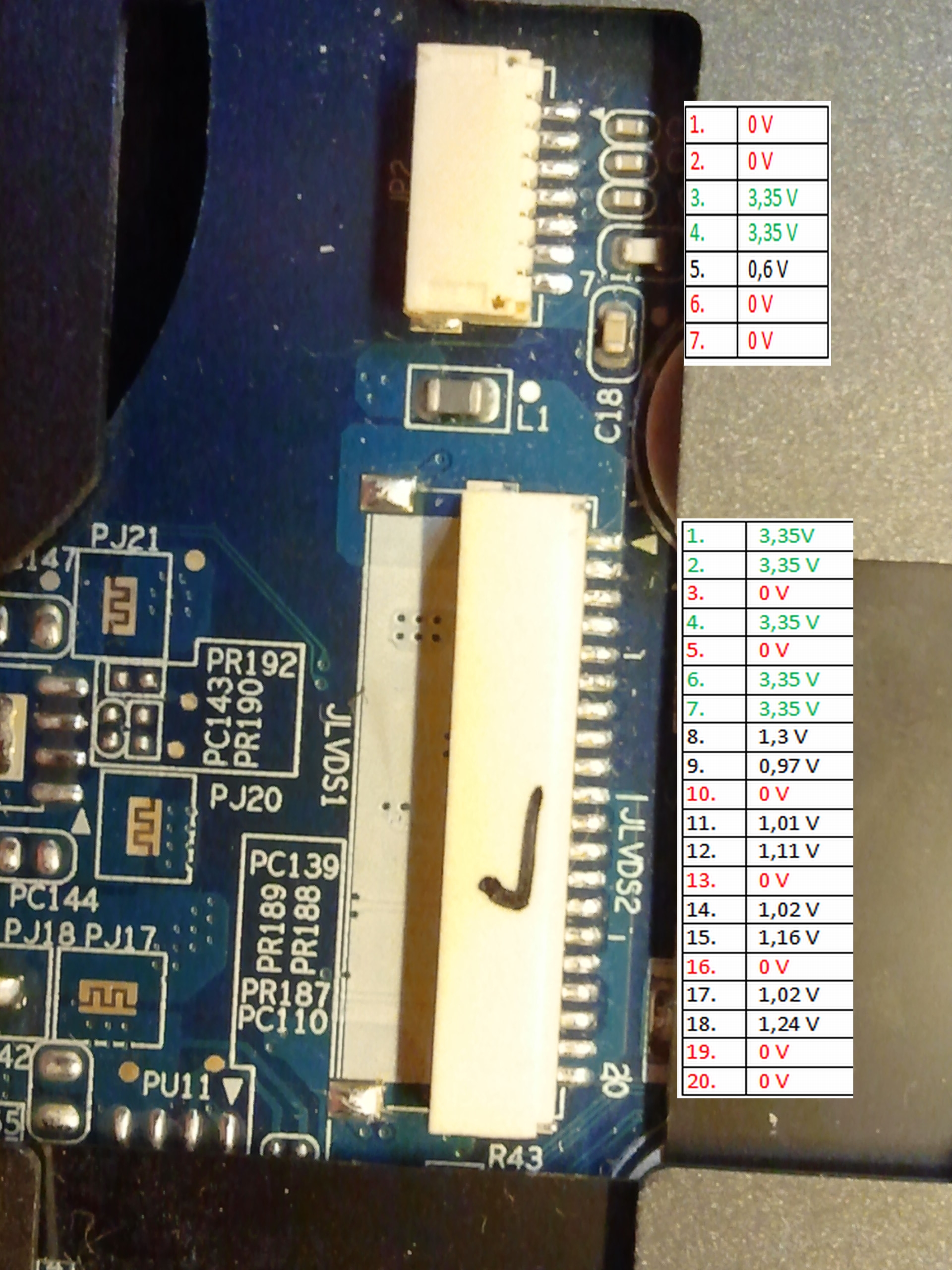

W załączeniu zdjęcie z pomiarami napięć.



Bardzo proszę o sugestie naprawy usterki.

Re: Lenovo N500 model: 4233 nie podświetla matrycy

by Google Adsense [BOT] • 25 October 2012, 09:55

#2 Re: Lenovo N500 model: 4233 nie podświetla matrycy 

by figofag • 25 October 2012, 17:08
Brak B+ na 6 i7 pinie JP2 dla płyty LA-4212.
Sprawdz napięcia na L2.

#3 Re: Lenovo N500 model: 4233 nie podświetla matrycy

by blue • 25 October 2012, 19:20
Miałeś rację kolego element L2 zwęglony (naszukałem się go bo jest po drugiej stronie płyty gł. obok procesora)
Jaki tam powinien być element (cewka)?

#4 Re: Lenovo N500 model: 4233 nie podświetla matrycy

by figofag • 25 October 2012, 19:31
L2=FBMA-L11-201209-221LMA30T_0805
Sprawdz, czy nie masz zwarcia na6 i 7 pinie gniazda.

#5 Re: Lenovo N500 model: 4233 nie podświetla matrycy

by blue • 25 October 2012, 20:58
Zwarcia niema, po wlutowaniu elementu jest napięcie 19V! tak ma być ?

#6 Re: Lenovo N500 model: 4233 nie podświetla matrycy

by figofag • 25 October 2012, 21:14
Tak jest to napięcie zasilające inwerter.
