#1 Lenovo LEGION Y540-15IRH nie ładuje baterii NM-C541

przez dfcom • 9 września 2025, 12:52
Cześć.
Laptop to Lenovo LEGION Y540-15IRH płyta NM-C541. Laptop działa normalnie, na baterii również, tylko jej nie ładuje. Pisze podłączony, ikonka baterii postępuje ale cały czas procent naładowania jest na tym samym poziomie.

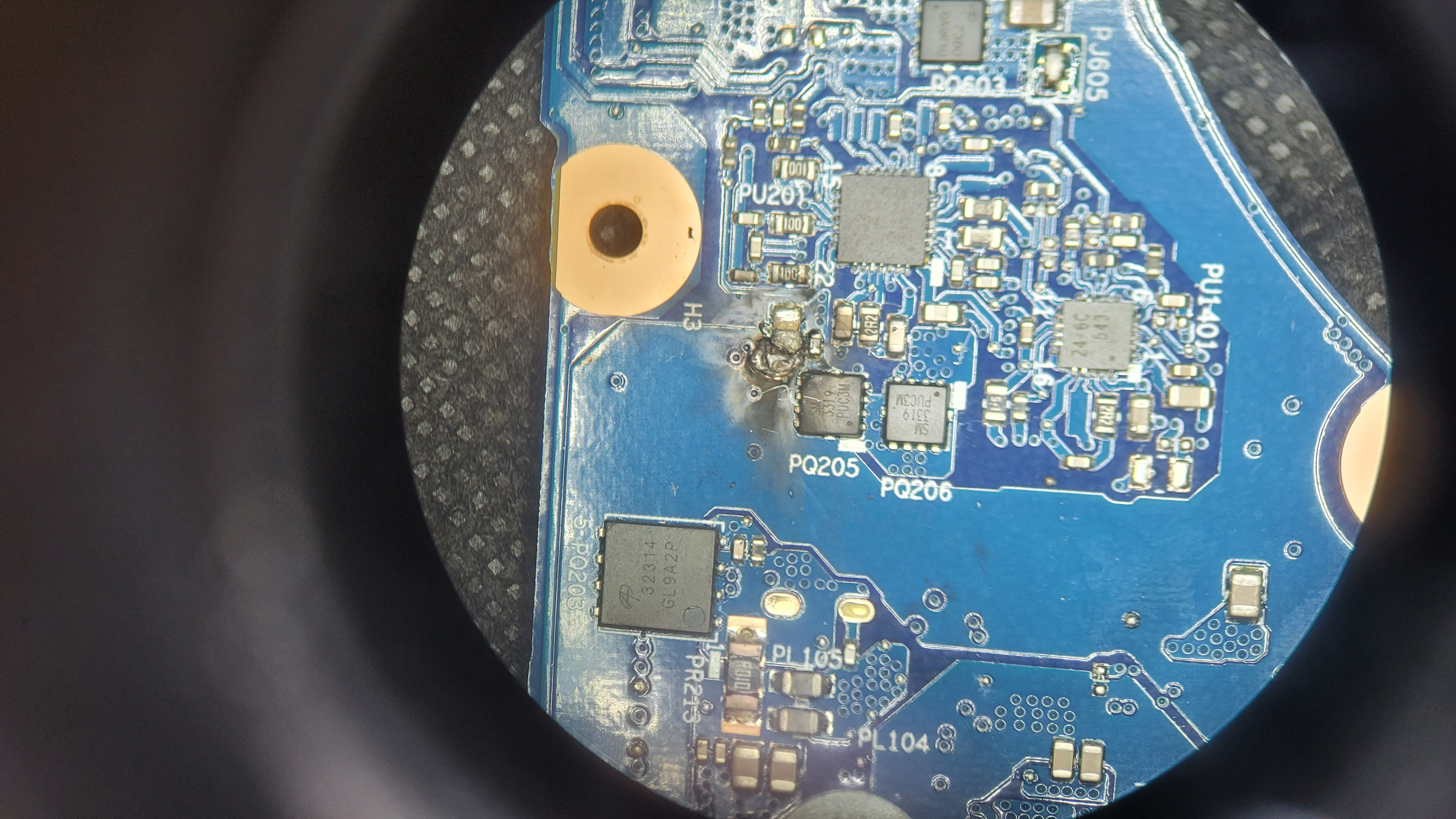

Po rozebraniu w środku zastałem to:
Obrazek
Zanim zacznę coś robić pytanie czy to jest do odratowania? Nie chciałbym sytuacji że zacznę coś robić i pogorszę sprawę. Jest spore zwęglenie. Ten spalony kondensator nie ma zwarcia, mosfety w okolicy również nie mają zwarcia z tego co sprawdzałem.
Pytanie czy wymieniać te elementy (jeśli tak to proszę o podpowiedz jakie wartości) czy sprawdzać coś dalej, bo jakaś przyczyna tego musiała pewnie być , wymienię elementy i znów się coś spali ?

Re: Lenovo LEGION Y540-15IRH nie ładuje baterii NM-C541

przez Google Adsense [BOT] • 9 września 2025, 12:52

#2 Re: Lenovo LEGION Y540-15IRH nie ładuje baterii NM-C541

przez Vogelek23 • 9 września 2025, 13:09
dfcom napisał(a):czy to jest do odratowania?
Oczywiście. Usuń zwęglony element, skalpelem wytnij (delikatnie, aby nie naciąć laminatu do wewnętrznej warstwy!) zwęglone fragmenty ścieżek i po wyczyszczeniu miejsca izopropanolem zamieść zdjęcie tego obszaru.

#3 Re: Lenovo LEGION Y540-15IRH nie ładuje baterii NM-C541

przez dfcom • 9 września 2025, 16:09

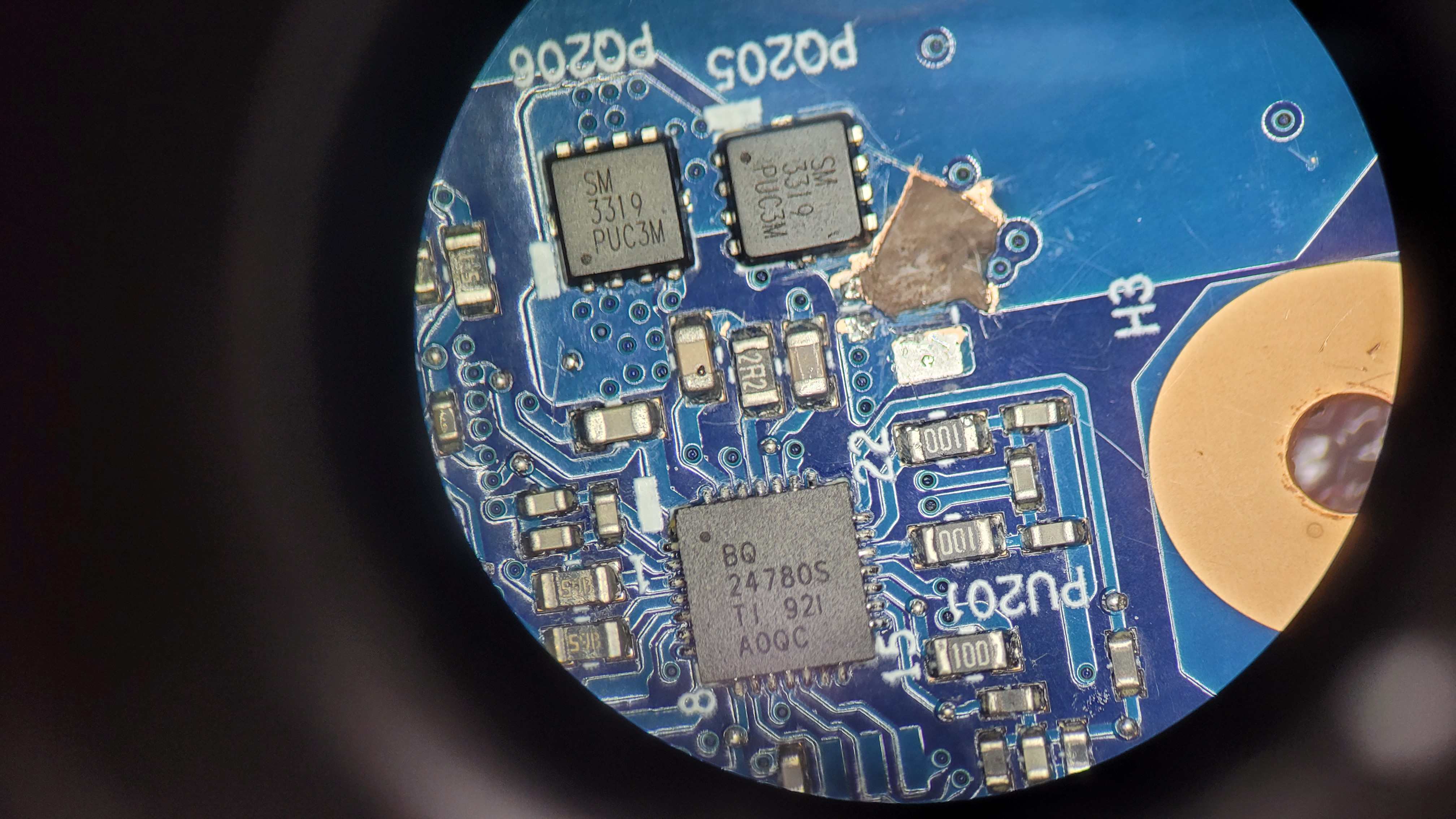

Dzięki, zdjęcia poniżej. Zdjąłem oba kondensatory
Obrazek

Obrazek

#4 Re: Lenovo LEGION Y540-15IRH nie ładuje baterii NM-C541

przez dfcom • 11 września 2025, 11:27
Wlutować ponownie nowe te elementy?

#6 Re: Lenovo LEGION Y540-15IRH nie ładuje baterii NM-C541

przez dfcom • 11 września 2025, 13:24
PQ205 i PQ206 nie miały zwarcia. Wlutowałem nowe kondensatory zgodnie ze schematem. Nic to nie zmieniło. Nadal nie ładuje baterii. Program BaterryMoon pokazuje:
Voltage: 11,074 V
Charge rate: 0 mw

#7 Re: Lenovo LEGION Y540-15IRH nie ładuje baterii NM-C541  [ROZWIĄZANY] 

przez tekort • 11 września 2025, 13:43
Do sprawdzenia masz dwa główne mosfety wejściowe PQ201 i PQ202, któryś z nich jest uszkodzony na 99%

Odłącz baterię, odłącz zasilacz, odczekaj 5 min i zmierz te tranzystory.

#8 Re: Lenovo LEGION Y540-15IRH nie ładuje baterii NM-C541

przez dfcom • 16 września 2025, 10:39
Dzięki!
Uszkodzony był PQ201 po jego wymianie wszystko działa poprawnie. Wiec finalnie wymiana była PC209, PC211, PQ201.
Zamykam, klikam pomógł i dzięki za pomoc
