#1 Lenovo L340-15IRH Wymiana układu KBC


przez daro19862 31 marca 2021, 09:52
Płyta główna NM-C361
Laptop z uszkodzonym gniazdem zasilania przez co uszkodził się KBC IT8586E-FXA.
Po wymianie KBC (bez programowania) przy pierwszym podłączeniu zasilacza KBC pobierał ok. 40 mA po czym spadło do ok 20mA (sam się zaprogramował?) Laptop reaguje na przycisk power dioda zapala się pobór prądu nie wzrasta napięcia 1V, 3,3V oraz 5V obecne brak reszty napięć.
Gdy przytrzymam przycisk power to dioda gaśnie.
Po przeprogramowaniu BIOS innym wsadem pierwsze podłączenie zasilacza i ta sama sytuacja 40mA i po chwili spada do 20mA
Czy ten KBC wymaga programowania?
Próbowałem połączyć się z KBC przez SVOD 3 ale bez skutku.
Nie wiem czy pinout pasuje od NM-C362 bo taki był w bazie danych.

Re: Lenovo L340-15IRH Wymiana układu KBC


przez Google Adsense [BOT] 31 marca 2021, 09:52

#2 Re: Lenovo L340-15IRH Wymiana układu KBC


przez Lesio23 31 marca 2021, 12:32
Czy ten KBC wymaga programowania?

Z tego co się orientuję to tak, ten układ wymaga programowania.

#3 Re: Lenovo L340-15IRH Wymiana układu KBC


przez daro19862 1 kwietnia 2021, 09:40
A czy przy pierwszym podłączeniu zasilacza on sam się nie programuje?
Jak by nie był zaprogramowany to chyba nie reagował by na przycisk power?

#4 Re: Lenovo L340-15IRH Wymiana układu KBC


przez yasiu83 1 kwietnia 2021, 10:15
Jeśli będzie na 100% nowy to tak. Niestety wiele tych układów sprzedawanych jako nowe pochodzi z wylutu. Pozostaje podłączyć programator i sprawdzić co jest zapisane we flashu układu.

#5 Re: Lenovo L340-15IRH Wymiana układu KBC


przez daro19862 5 kwietnia 2021, 18:42
Pinout od NM-C362 jest taki sam lecz kbc nie chce się programować, svod go nie wykrywa.
Zasilałem kbc z zasilacza serwisowego lecz nic to nie dało.
Napięcie +3VL_EC na kbc obecne oraz 1,8V (VCORE) na p.12

#6 Re: Lenovo L340-15IRH Wymiana układu KBC


przez matic 5 kwietnia 2021, 19:52
daro19862 napisał(a):svod go nie wykrywa.

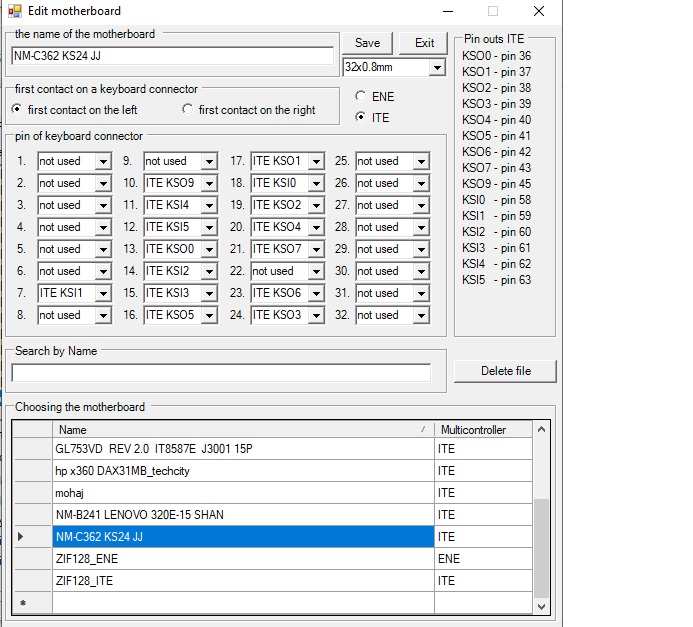

Post a screen of Svod connections ("Setup" -> "Edit motherboard").

#7 Re: Lenovo L340-15IRH Wymiana układu KBC


przez daro19862 5 kwietnia 2021, 20:20
Obrazek
I think should be "first contact on the left" but i check on "first contact on the right" and still nothing

#8 Re: Lenovo L340-15IRH Wymiana układu KBC


przez matic 5 kwietnia 2021, 20:39
daro19862 napisał(a):I think should be "first contact on the left" but i check on "first contact on the right" and still nothing
First contact is on the right. Make sure to select that.
Have you connected the ground between the Svod programmer and motherboard?
Do you get a message "Check pins ok", when you select the motherboard?

#9 Re: Lenovo L340-15IRH Wymiana układu KBC


przez daro19862 5 kwietnia 2021, 20:47
"first contact on the" im try both and nothing.
Ground was connected.
"Check pins ok" all green.

#10 Re: Lenovo L340-15IRH Wymiana układu KBC


przez matic 5 kwietnia 2021, 21:05
Use a continuity tester and check the listed connections between the FFC connector on Svod programmer and KBC chip:
- Between pin 9 of Svod and pin 39 of KBC chip.
- Between pin 10 of Svod and pin 42 of KBC chip.
- Between pin 12 of Svod and pin 43 of KBC chip.
- Between pin 13 of Svod and pin 40 of KBC chip.
- Between pin 14 of Svod and pin 38 of KBC chip.
- Between pin 15 of Svod and pin 58 of KBC chip.
- Between pin 16 of Svod and pin 37 of KBC chip.
- Between pin 17 of Svod and pin 41 of KBC chip.
- Between pin 18 of Svod and pin 61 of KBC chip.
- Between pin 19 of Svod and pin 60 of KBC chip.
- Between pin 20 of Svod and pin 36 of KBC chip.
- Between pin 21 of Svod and pin 63 of KBC chip.
- Between pin 22 of Svod and pin 62 of KBC chip.
- Between pin 23 of Svod and pin 45 of KBC chip.
- Between pin 26 of Svod and pin 59 of KBC chip.

#11 Re: Lenovo L340-15IRH Wymiana układu KBC


przez daro19862 5 kwietnia 2021, 21:31
I check and i have connections between the FFC connector on Svod programmer and KBC chip.

#12 Re: Lenovo L340-15IRH Wymiana układu KBC


przez matic 5 kwietnia 2021, 21:44
The PCH chip may block the KBC against programming, if it is damaged.
Remove the PCH chip from the board and try to program the KBC chip with removed PCH.

#13 Re: Lenovo L340-15IRH Wymiana układu KBC


przez daro19862 6 kwietnia 2021, 09:50
Po wielu próbach (zmiany taśmy od KBC) udało mi się zaprogramować KBC ale nie do końca bo weryfikacji nie przechodzi poprawnie.
Laptop się uruchamia wyświetla obraz na matryce oraz na monitor z tym że brak podświetlenia na matrycy.
Podnoszenie PCH trochę ryzykowne na tym etapie ale może wymienić jeszcze raz IT8586E-FXA?

#14 Re: Lenovo L340-15IRH Wymiana układu KBC


przez Lesio23 6 kwietnia 2021, 09:53
Podnoszenie PCH trochę ryzykowne na tym etapie ale może wymienić jeszcze raz IT8586E-FXA?

Dobrze wlutowany KBC? Skoro nie przechodzi weryfikacji to albo wsad zły, albo coś z połączeniem, uszkodzone KBC lub PCH. Zacząłbym od wymiany KBC jeśli to nie pomoże to zastosowałbym się do rady kol. matic z postu #12.

#15 Re: Lenovo L340-15IRH Wymiana układu KBC


przez daro19862 6 kwietnia 2021, 10:03
KBC wlutowany poprawnie brak zwarć wszystkie piny łączą.
Nie wydaje mi się że wsad jest zły gdyż mam nawet problem z czytaniem zawartości KBC raz pokazuje że jest pusty następnym razem coś tam przeczyta kolejny raz też coś przeczyta ale zawartośc nie zgadza się z poprzednim z czytaniem wsadem.

#16 Re: Lenovo L340-15IRH Wymiana układu KBC


przez matic 6 kwietnia 2021, 10:56
Measure the voltages to ground on pins 1, 14, 16, 19, 23 of LVDS connector JEDP1, when the machine is turned on and the picture on the screen is present without backlight.

#17 Re: Lenovo L340-15IRH Wymiana układu KBC


przez daro19862 6 kwietnia 2021, 20:09
Zrobiłem update BIOS przez system i update zaktualizował 128kb w EC teraz podświetlenie działa prawidłowo.
