Lenovo L340-15IRH - brak dźwięku

Płyta: FG541/FG741 NM-C362 Rev 1.0

Cześć
Mam problem z dźwiękiem w tym laptopie. Problem jest podobny, jak w tym temacie lenovo-l340-15irh-brak-dzwieku-t68312.html, tylko, że u mnie instalacja sterowników niczego nie zmienia. Tam po instalacji systemu na nowo, przez chwilę był dźwięk, u mnie nie ma. Sprawdzałem na innym Biosie, wymieniłem również KBC, niczego to nie zmieniło.
W menadżerze urządzeń jest wykrzyknik przy "Technologia Intel Smart Sound OED"
Na linuksie uruchomionym na pendrive również brak dźwięku.
Na słuchawkach też nie ma.

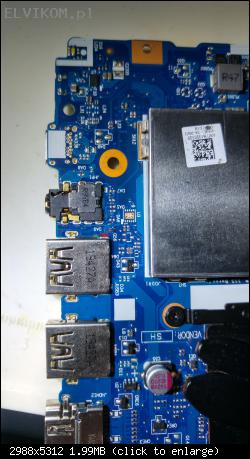

Pomiary na płycie przy gnieździe jack.


Czy tak niska rezystancja na RING3_CONN, jest normalna?
Proszę o pomoc w namierzeniu usterki.

Mój układ to ALC3287, wymieniłem go na ALC3258 który podobno jest zastępczy, niestety nadal brak dźwięku. Czy ma ktoś pomysł, co jeszcze mogę pomierzyć?

lock99 napisał(a):Czy tak niska rezystancja na RING3_CONN, jest normalna?

Hello!
No, this resistance seems too low. Remove the protection diode DA9 from the board and remeasure the resistance.

Po ściągnięciu diody DA9 nic się nie zmienia, ta sama rezystancja.

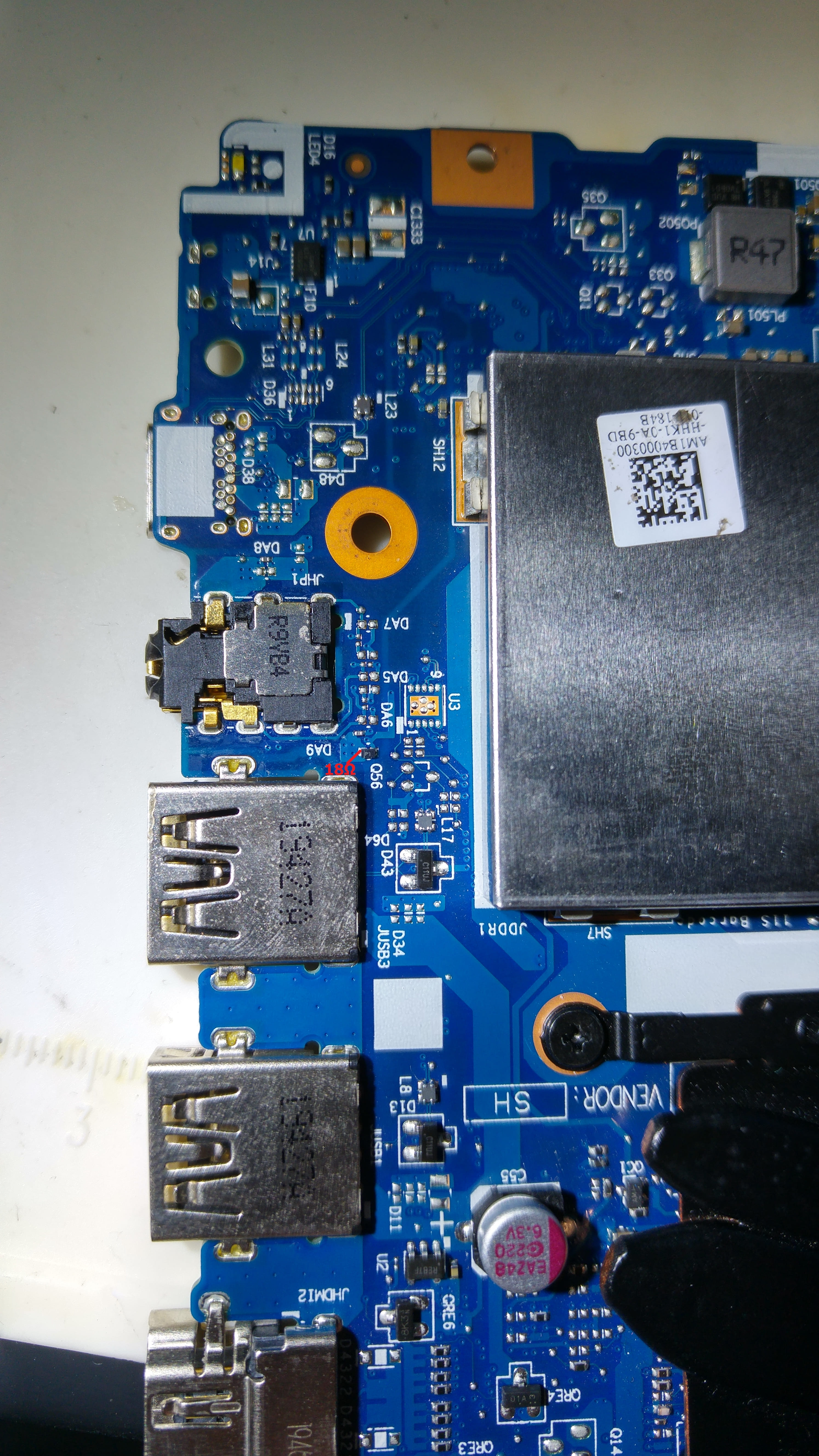

Sprawdziłem okoliczne diody.
DA9 - OL w każdym kierunku
DA8 - brak na płycie
DA7 - brak na płycie
DA6 - brak na płycie
DA5 - brak na płycie

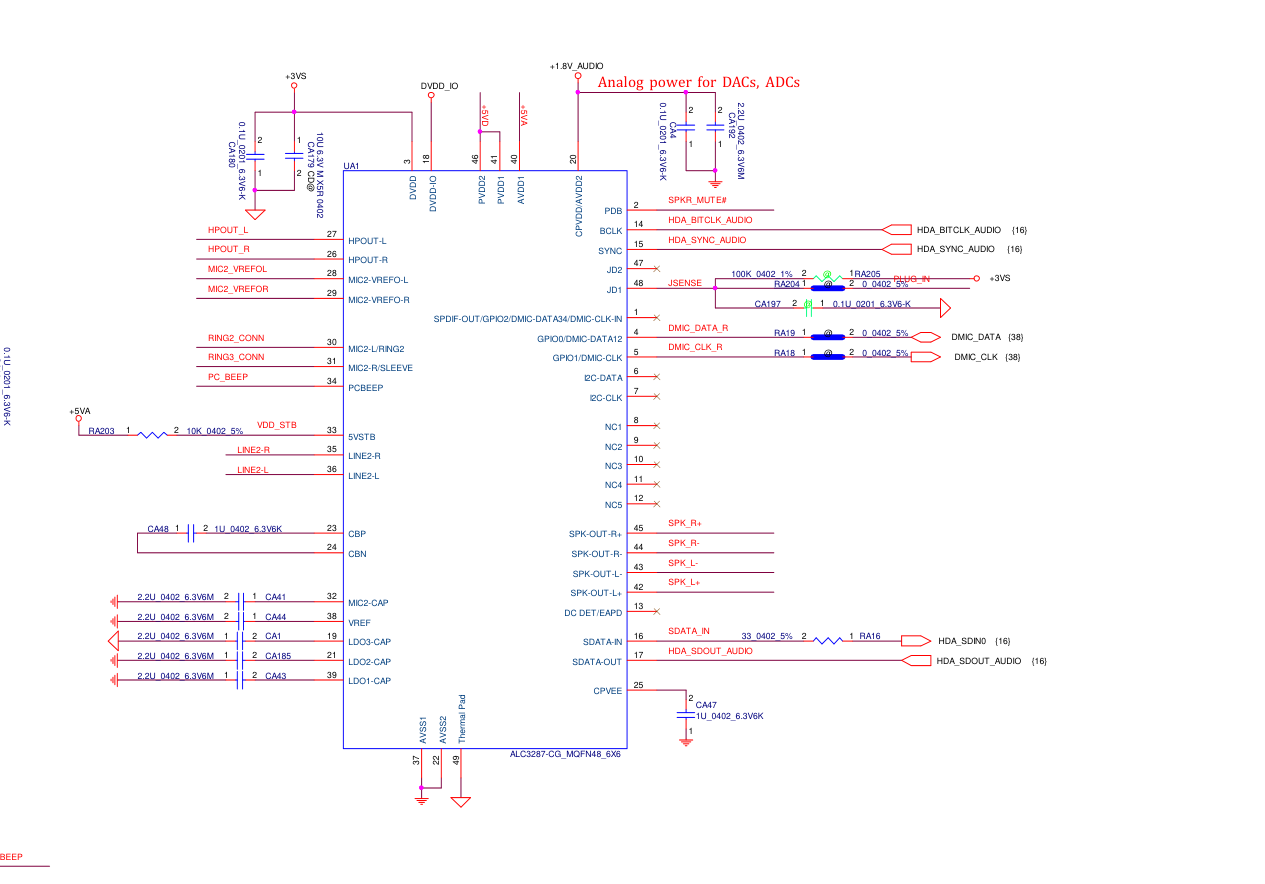

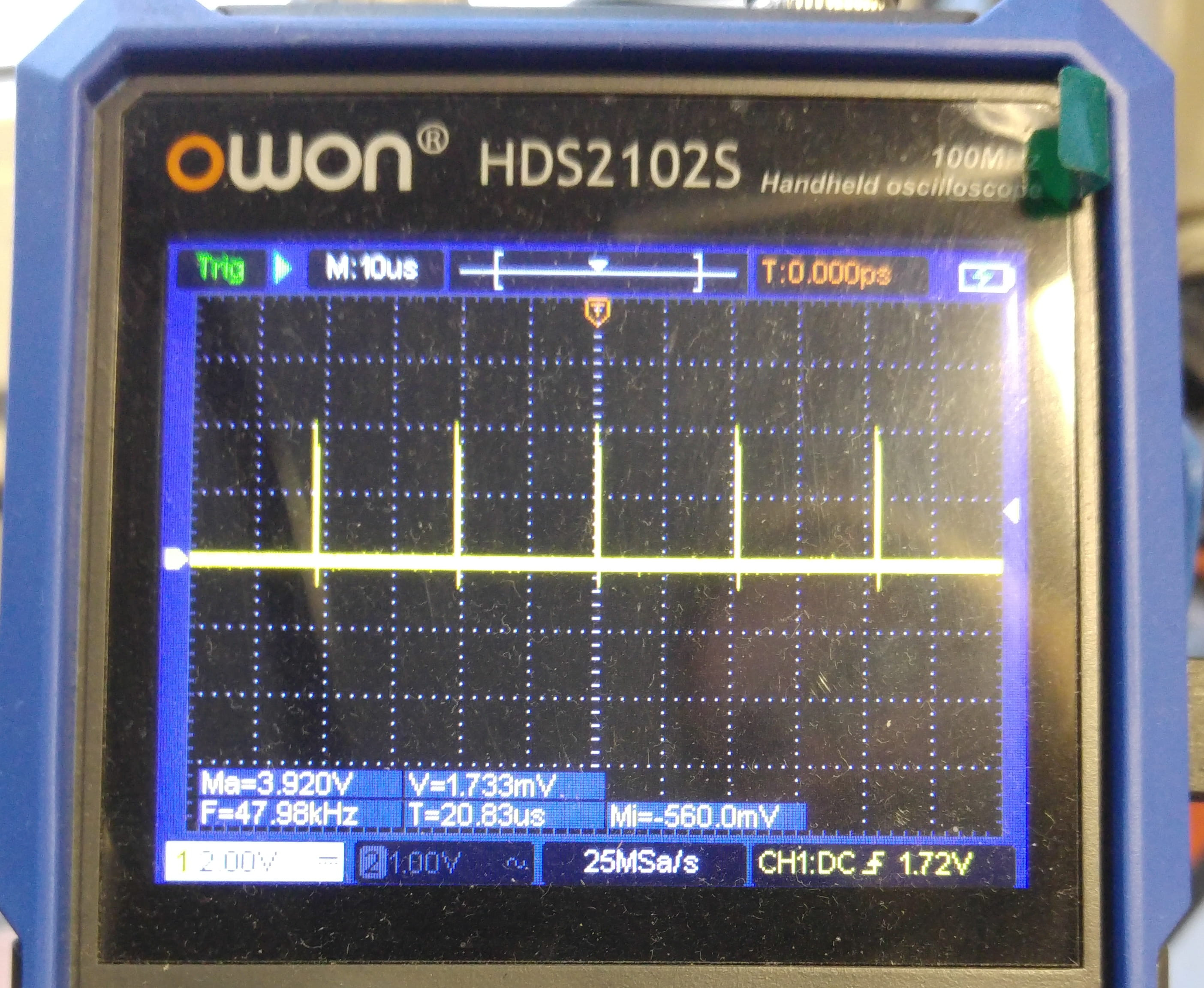

Kilka dodatkowych pomiarów na ALC3287

n.3 - 3.3V
n.20 - 1.8V
n.33 - 5V
n.14

n.15

n.38 (Vref) - 2.2V
n.48 - 11MΩ
Napięcie na tym pinie, przy uruchomionej płycie, bez podpinania czegokolwiek wynosi 0.3V
Przy podpięciu słuchawek spada do 0V

lock99 napisał(a):Po ściągnięciu diody DA9 nic się nie zmienia, ta sama rezystancja.

Remove the audio codec chip from the board and remeasure the resistance to ground.

Po ściągnięciu układu audio na PD9 - OL
Dostałem do testu inna płyte lenovo, która miała dokładnie taki sam układ audio (ALC3287)
Przełożyłem go do testu do mojej płyty - rezystancja znowu spadła do 18Ω i na nim również brak dźwięku

- Measure the resistance between pin 42 and pin 43 of audio codec chip with speakers connected.
- Measure the resistance between pin 44 and pin 45 of audio codec chip with speakers connected.

- Measure the voltage to ground on pin 48 of audio codec in the following cases:
a) Headphones disconnected from the board.
b) Headphones connected to the board.

- Measure the voltages to ground on pins 2, 3, 14, 15, 16, 17, 18, 19, 20, 21, 23, 24, 25, 32, 33, 38, 39, 40, 41 of audio codec chip during audio playback.

Resistance between pin 42 and pin 43 of audio codec - 5Ω
Resistance between pin 44 and pin 45 of audio codec - 5Ω

Voltage to ground on pin 48 of audio codec:
Headphones disconnected - 0.2V
Headphones connected - 0V

ALC3287 (V)
n.2 - 3.2
n.3 - 3.3
n.14 - 0
n.15 - 0
n.16 - 0
n.17 - 0
n.18 - 3.3
n.19 - 1.3
n.20 - 1.8
n.21 - 1.4
n.23 - 1.8
n.24 - 0
n.25 - 0
n.32 - 0
n.33 - 5
n.38 - 2.3
n.39 - 4.6
n.40 - 5
n.41 - 5
W trakcie pomiaru miałem podłączone HDMI i okazuje się, że na monitorze miałem dźwięk. Na głośnikach i słuchawkach dźwięku brak.

lock99 napisał(a):n.39 - 4.6

Is this measurement correct?

Set your multimeter to the diode test mode and measure the voltage drops to ground on pins 14, 15, 16, 17, 24, 25, 32, 48 of audio codec chip with both polarities of test leads.

n.39 - 4.6 - tak, zgadza się
test diody (czarny na masie)
n.14 - 0.6
n.15 - 0.7
n.16 - 0.6
n.17 - 0.7
n.24 - 0.6
n.25 - 0.6
n.32 - 1.5
n.48 - 1.3
test diody (czerwony na masie)
n.14 - 0.5
n.15 - 0.5
n.16 - 0.5
n.17 - 0.5
n.24 - 0.3
n.25 - OL
n.32 - 0.6
n.48 - 0.6

lock99 napisał(a):Dostałem do testu inna płyte lenovo, która miała dokładnie taki sam układ audio (ALC3287)

Do you still have this board? If so, specify the motherboard marking code.

Niestety poddałem się, oddałem laptopa bez dźwięku.
