#1 Lenovo Ideapad S510P, płyta LS41P MP 12293-1 prośba o identyfikację elementu.
lukxd • 31 Травня 2021, 15:26
Płyta główna: LS41P MP 12293-1 48.4L106.011
Uszkodzony element SMD o oznaczeniu HC3JE obudowa przypomina sot-23-5, nigdzie nie mogę znaleźć co to za element.

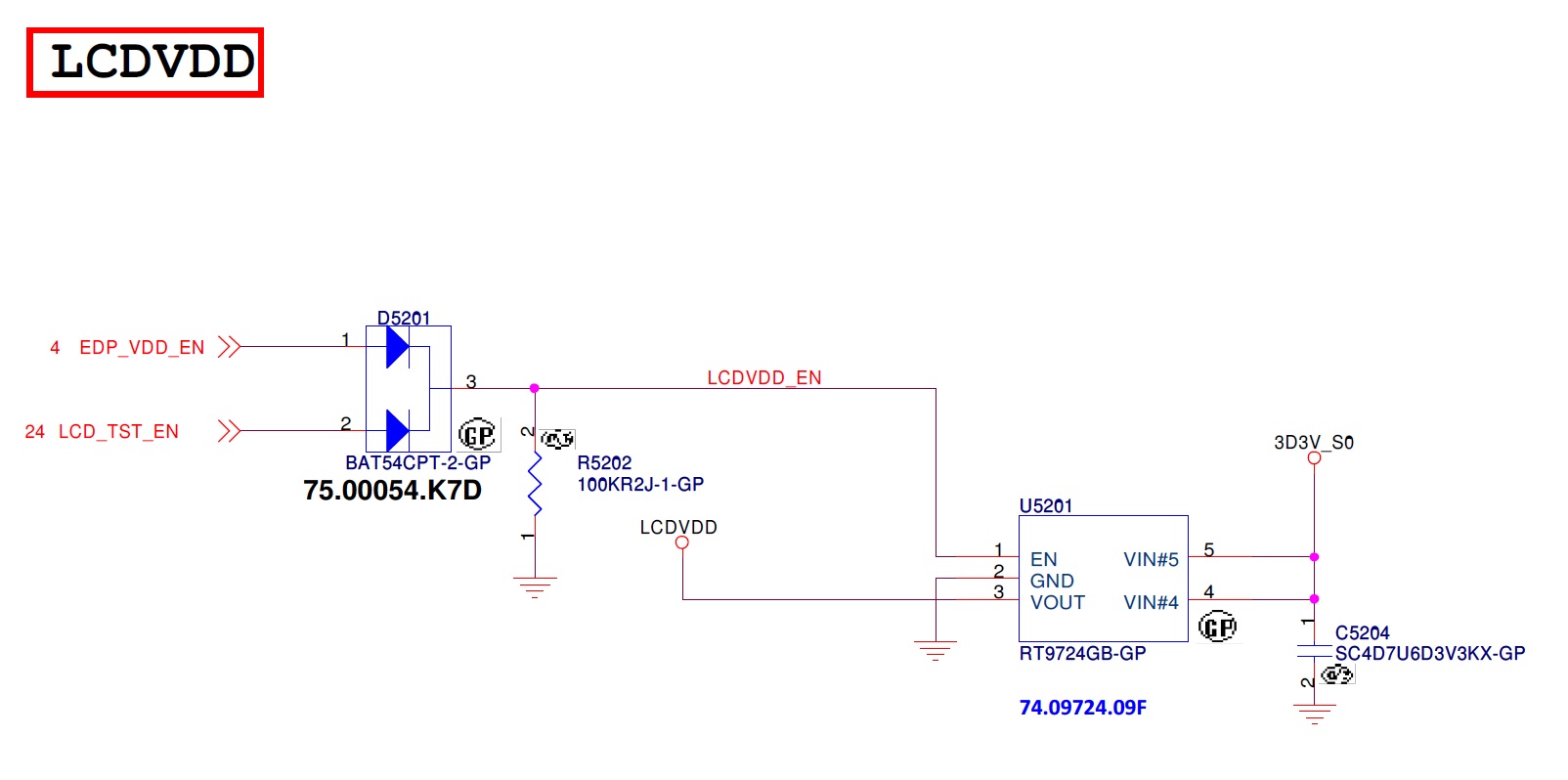

Element został uszkodzony po wymianie matrycy - podejrzewam, że nie zostało odłączone zasilanie przy wymianie matrycy. Układ jest odpowiedzialny za napięcie zasilania matrycy 3,3V ( VDDIN ) - które idzie do 2 i 3 nogi w gnieździe matrycy. Układ wylutowałem, po włączeniu brak reakcji matrycy, po zmostkowaniu na płycie miejsca gdzie wypada pin 3 i 4 tego układu obraz na matrycy jest poprawny.
Po wylutowaniu układu mam na płycie głównej następujące napięcia w miejscu w którym powinien się znaleźć układ: 1: 3,33V, 2: GND, 3: 0,43V, piny 4 oraz 5 są na płycie zwarte, jest to grubsza ścieżka i jest na nich 3,33V.
Na pinie 3 układu na płycie powinno znaleźć się napięcie 3,33V do zasilania matrycy. Jeśli zwarłem pin 1 z 3 to napięcie na pinie 1 przysiadło do 2,85V i na matrycy nie było obrazu. Stąd wnioskuję że pin 1 to sterowanie układem, a uszkodzony układ to coś w rodzaju tranzystora klucza.
Może ktoś wie co to za element, lub ewentualnie jaki mógłbym w to miejsce zastosować. W ostateczności zewrę piny 3 z 4, ale wolałbym to zrobić zgodnie ze sztuką.

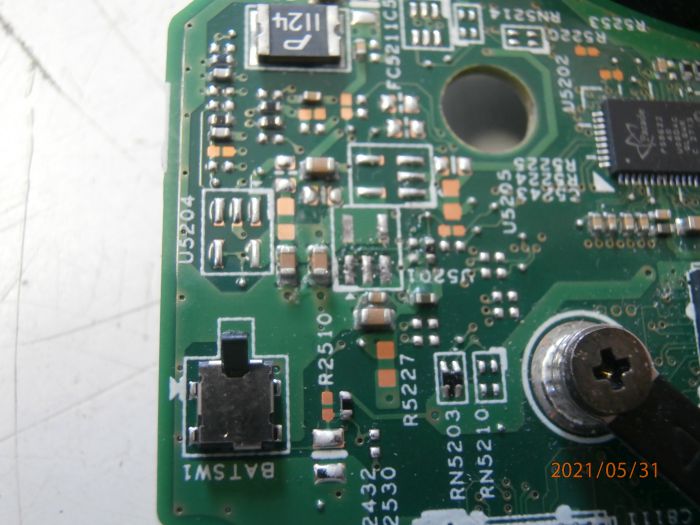

Załączam zdjęcie kawałka płyty z układem oraz bez niego.
Z góry dziękuję za pomoc
