#1 Lenovo IdeaPad Gaming 3 15IHU6 LA-L161P - Naprawa po zwarciu na ADP_ID
Napisal/-a gzb90 • 1 December 2025, 22:28
Platforma: LA-L161P REV. 1A
CPU: i5-11300H
KBC ENE KB9542QF2
Laptop jak w temacie, +20V pojawiło się na ADP_ID. Uszkodzone KBC, procesor, charger i UV51 (zwarcie na 3 pinie - DGPU_PRW_EN - prawdopobnie poszło 20v z KBC i uwaliło procek i ten układ)
KBC wymieniony i zaprogramowy wsadem wyciągniętym z BIOS
Wymieniony CPU z identycznej płyty z wyrwanymi padami pod GPU - na 100% sprawny, płyta się uruchamiała tylko była wygięta i GPU dawało kod 43. Zalutowany idealnie, stawiałem go 2 razy żeby się upewnić że wszystko się zalutowało, żaden pad nie jest urwany itp.
Charger i UV51 podmienione z dawcy.
Wsady bios podmienione z płyty dawcy.
Płyta wstaje, pobór zatrzymuje się na 0.38A, pojawia się zasilanie VCCIN_AUX i VCCIN 1.8v, i tak stoi. Wszystkie zasilania obecne, brak natomiast VR_PWRGD mimo obecnego zasilania CPU.
Bardzo grzeje się część przetwornicy odpowiedzialna za VCCIN, tj. cewki i mosfety, po minucie mają około 60 stopni natomiast sam rdzeń nie widać żeby się grzał.
Kontroler PWM CPU podmieniony z płyty dawcy, identyczne zachowanie.
Edit: Dodaję pomiary na kontrolerze PWM
32 NC
31 ANS_EN 0v
30 FB 1.8v
29 COMP 1.805v
28 VSEN 1.798v
27 RGND 0v
26 VREF 06 - 0.6V
25 IMON - 0.61V
24 VCC 5.08V
23 PSYS 0.033V
22 SET1 0V
21 SET2 0V
20 SET3 0V
19 VCLK 1.03V
18 VDIO 1.03V
17 ALERT# 0.114V
16 VR_HOT 1.03V
15 DRVEN 5.08V
14 NC
13 PWM2 0.5V |
12 PWM1 0.5V | - przebiegi prostokątne ok
11 PWM3 0.5V |
10 VR_READY 0.02V
9 VRON 3.31V
8 VIN 19.02V
7 TSEN 3.78V
6 ISEN3N 1.8V
5 ISEN3P 1.8V
4 ISEN1P 1.8V
3 ISEN1N 1.8V
2 ISEN2N 1.8V
1 ISEN2P 1.8V
Edit 2:

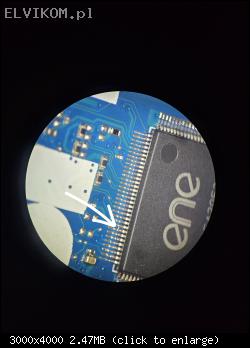

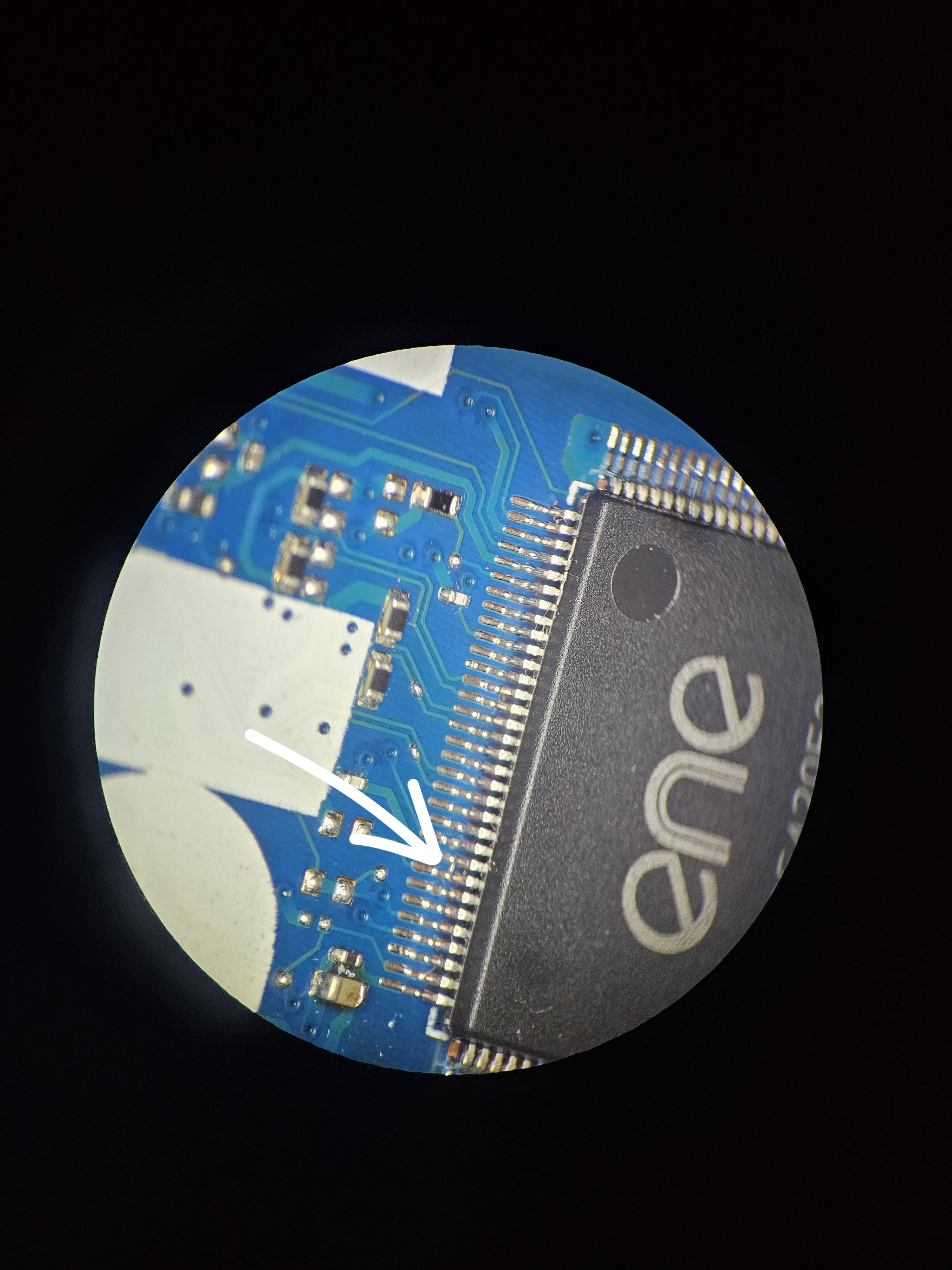

Rozwiązanie problemu:
Proszę o pomoc bo już nie wiem czego się tutaj złapać.
