Lenovo Ideapad 5 15ALC05 powtarzające się 2 piśnięcia podczas działania

Cześć wszystkim
Proszę o pomoc w namierzeniu usterki
Sytuacja wygląda następująco , klient przyniósł laptop z objawem że słychać 2 piśnięcia z głośników podczas działania po wyłączeniu laptop z włącznika nie chciał już się włączyć.
Po podłączeniu do zasilacza serwisowego widać jak pobór skacze do 2A stabilizuje się na 1A i powoli spada w dół, jak odłączyłem baterie biosową laptop po podłączeniu zasilacza włącza się pobiera 1,5A ale jak zaczyna piszczeć pobór wzrasta do 2,5A i laptopa chwilowo zwiesza gdy już nie wydaje wieków pracuje normalnie. Po odłączeniu tasiemki z płytką na której znajduje się bateria bios, karta dźwiękowa i USB po podłączeniu zasilania laptop startuje , nie wydaje dźwięku (odłączona karta) i znikły skoki poboru . Na MEMTEST żadnych błędów nie wykazało (16GB pamięci wlutowane na płytę, brak gniazd rozszerzeń).

pł.gł. NM-D701 REV.1.0
CPU AMD RYZEN 7
KBC IT8227E-128 CXA
BIOS 25LR128DSIG

REZYSTANCJE
PL6201-25,89kΩ 5,104V
PL6202-12,20kΩ 3,332V
PL300-4,790MΩ 11,65V
PL1903-163,8Ω 1,230V
PL1901-46,6Ω 0,772V
PL2101-8,417kΩ 1,810V
PL1902-4,981kΩ 1,825V
PL5603-6,2Ω 1,290V
PL5601-6,2Ω 1,290V
PL5602-6,2Ω 1,290V
PL5604-10,4Ω 0,603V

JBATT5 BEZ BATERII / Z BATERIĄ + ZASILANIE / BEZ ZASILANIA
1- 0,024V 12,43V 11,89v
2-0,024V 12,43V 11,89v
3-3,297V 3,240~3,260v 3,240~3,260V
4-3,297V 3,240~3,260v 3,240V~3,260V
5- 2,976V 0,305v 0,291V
6-0V 0v 0V
7,8 GN

Hello!

Boot the device into the OS and check for any errors/exclamation marks in Device Manager.

Cześć

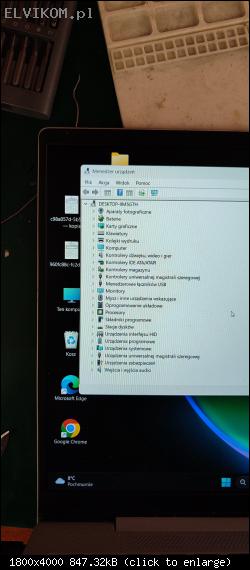

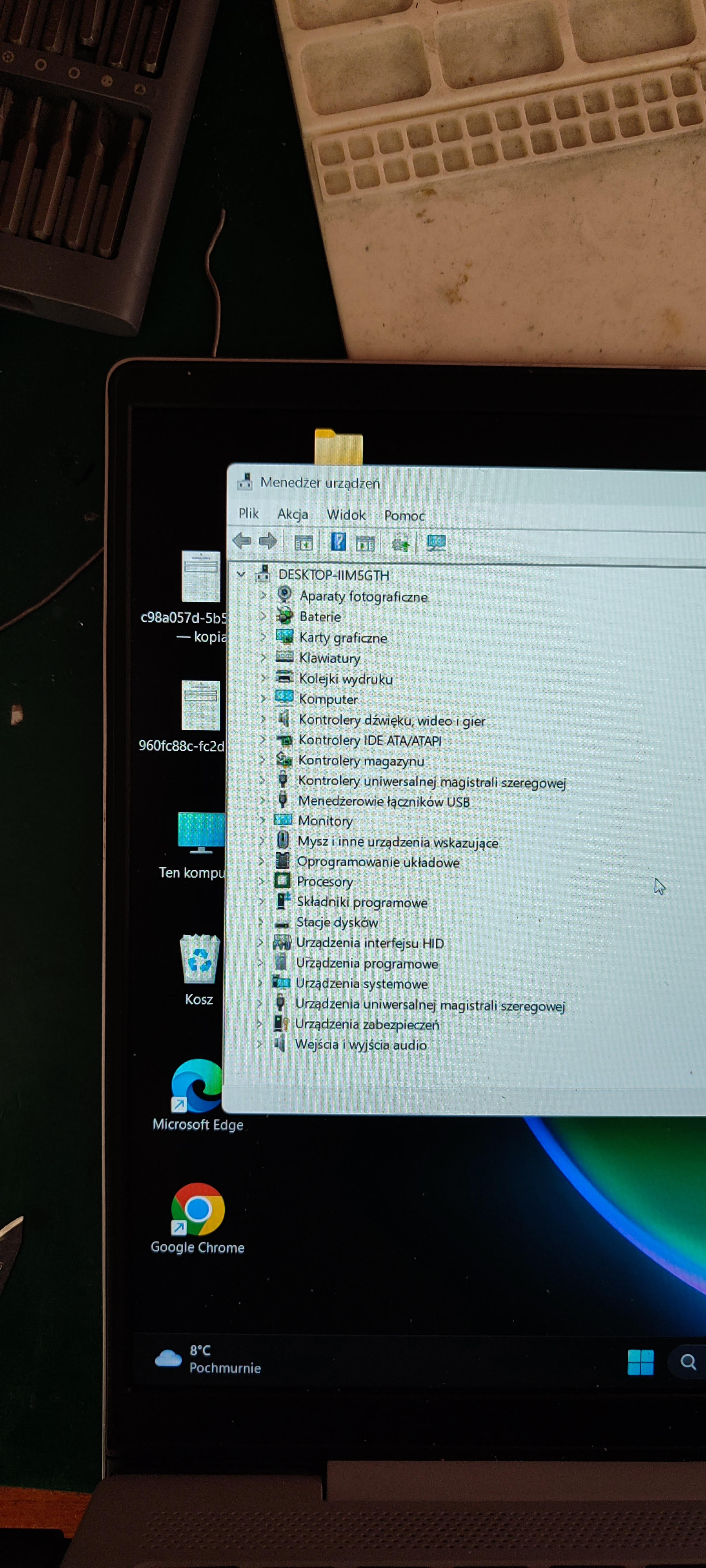

Niestety w menadżer urządzeń żadnych błędów nie ma

Nie masz żadnej karty sieciowej ani Bluetooth. Wykręć i wyjmij kartę sieciową z gniazda i zobacz czy pojawi się pikanie. Podejrzewam, że wpięta jest karta nieobsługiwana i dlatego sygnalizuje to dźwiękiem.

żadnych kart sieciowych ani bluetooth nie mam wpiętych , klawiaturę też odpinałem. I to nie pikanie tylko regularnie co jakiś czas dwa piśnięcia jak błąd biosu tylko że laptop działa i przy piśnięciach zamraża ekran. Na forum Lenovo wskazywali że może to byś pamięć ale testowałem memtest i nic nie wykazało

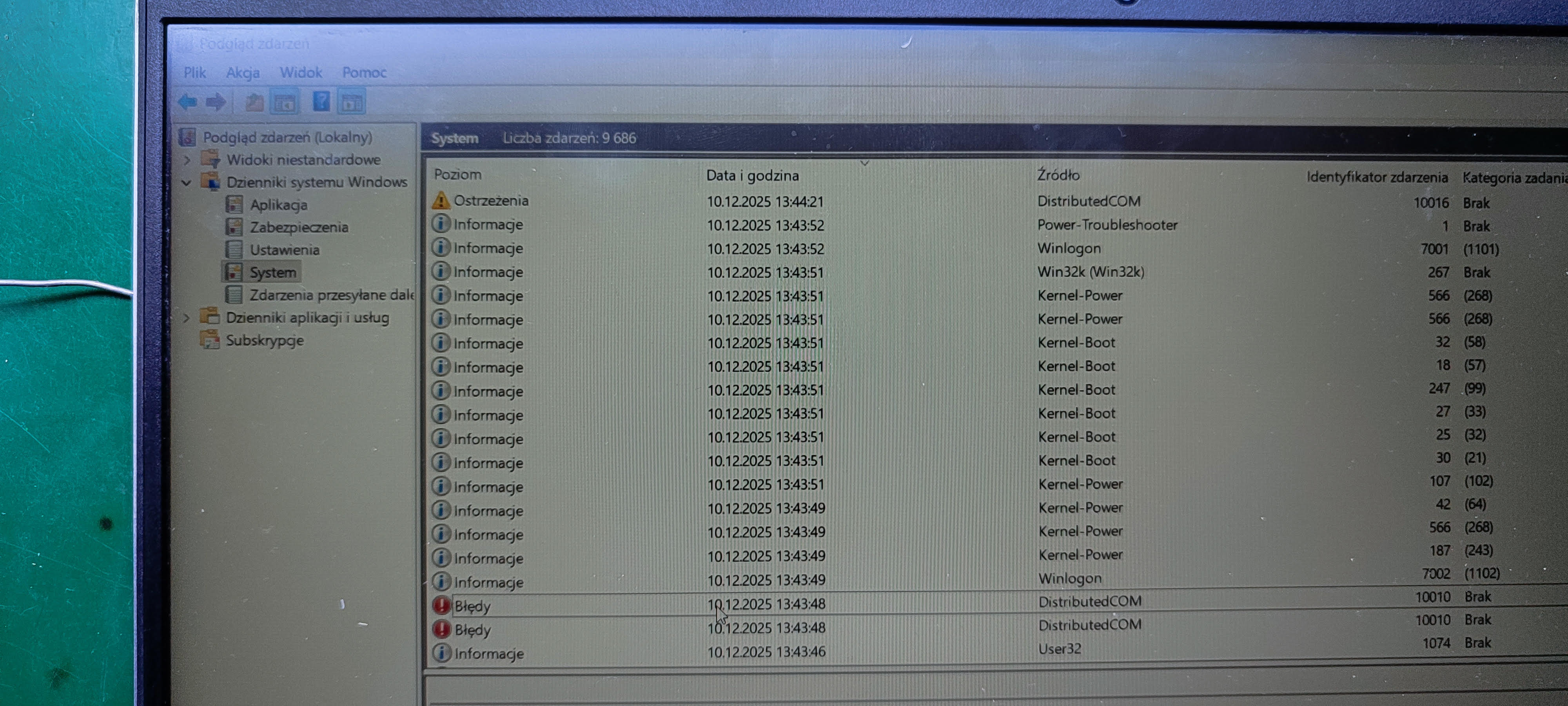

Czy Dziennik Zdarzeń > System w Windows pokazuje jakieś błędy WHEA?

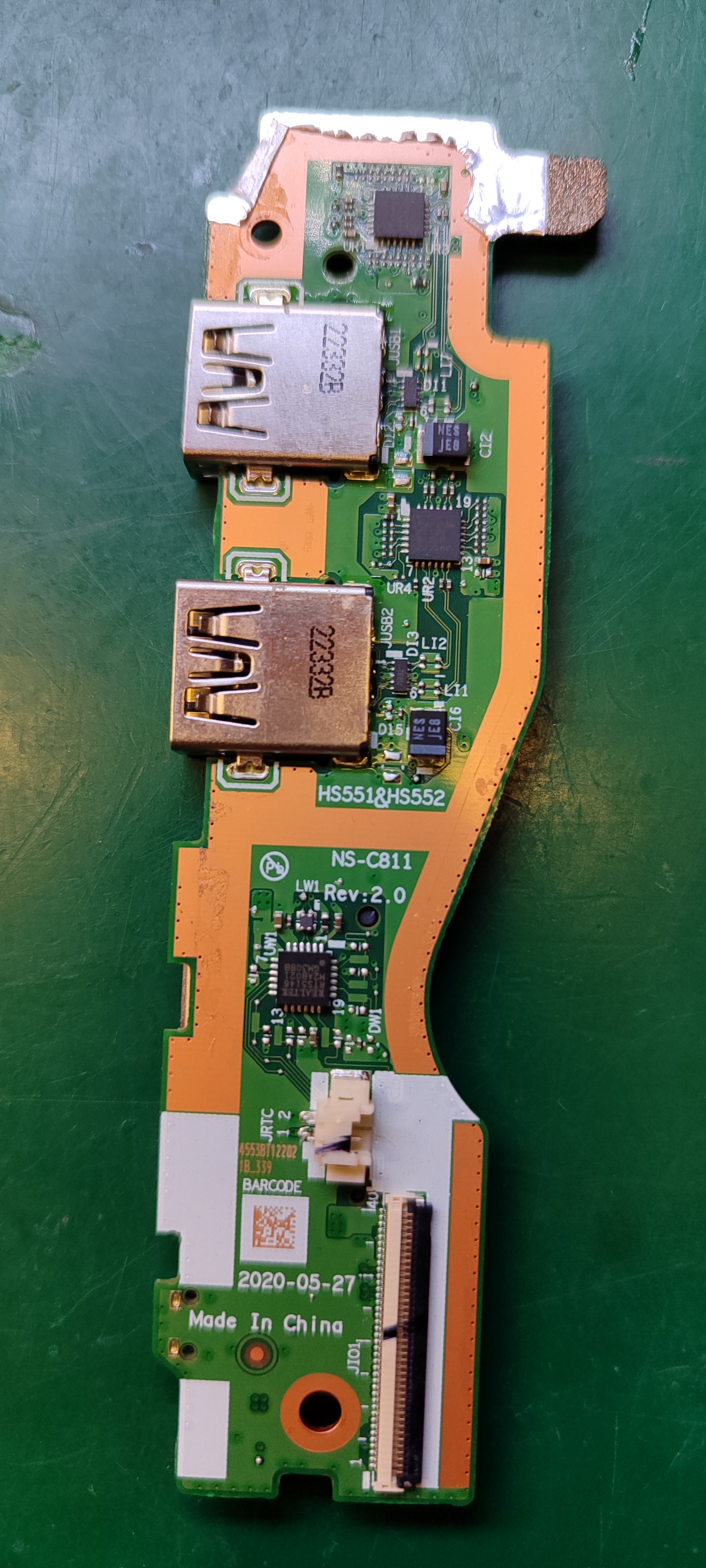

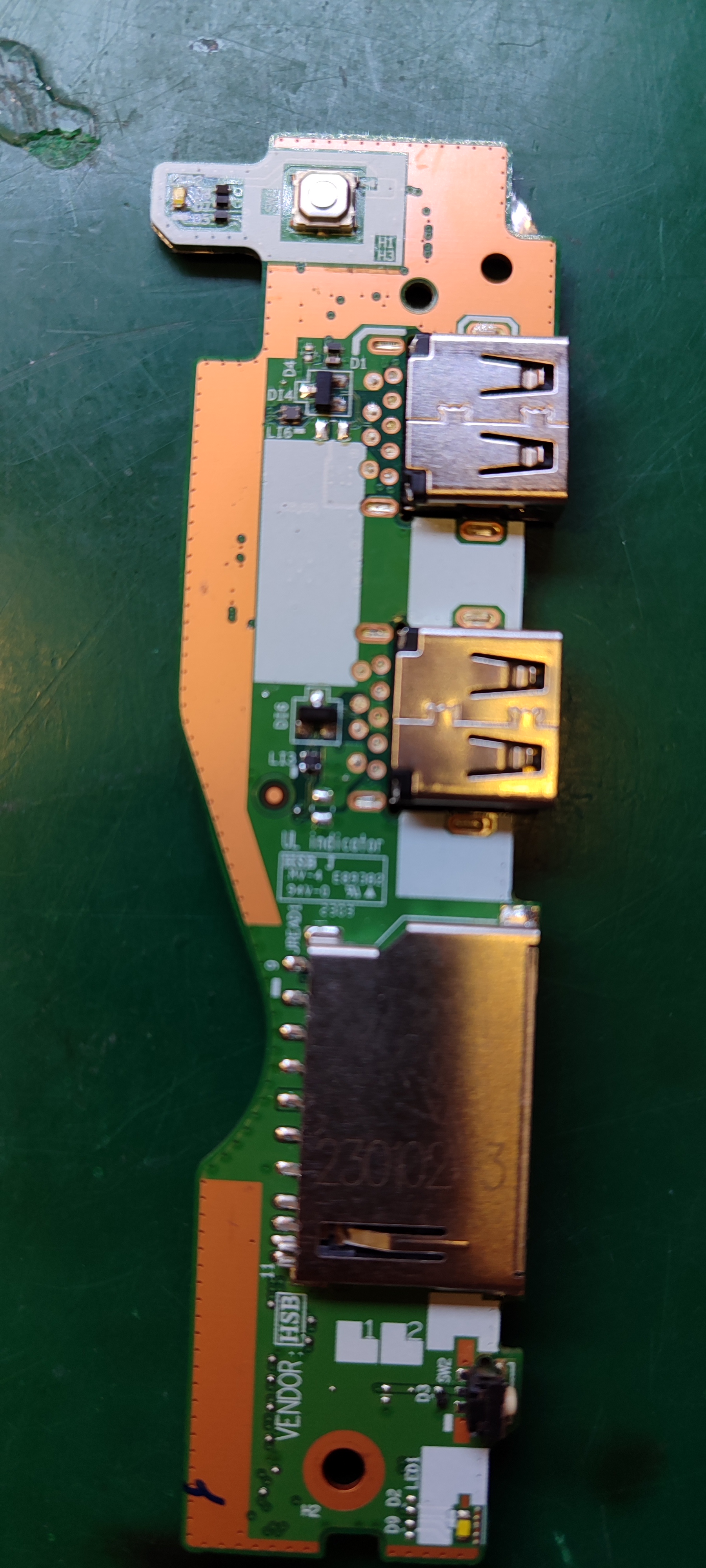

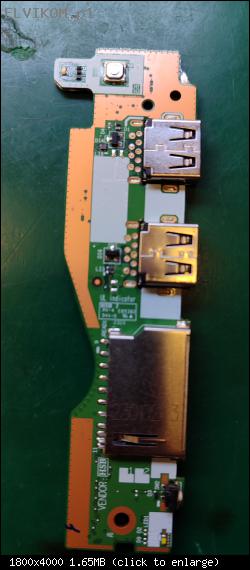

Zrób zdjęcia tej dodatkowej płytki, obejrzyj dokładnie port USB czy nie jest wykrzywiony któryś pin, przejrzyj taśmę i złącza taśmy łączącej moduł z płytą główna. Któryś z elementów tej płytki pobiera większy prąd i to pewnie skutkuje pikaniem jako wykrycie przeciążenia. Ewentualnie któryś kondensator na tej płytce dodatkowej jest uszkodzony, całość do przejrzenia pod mikroskopem lub na termowizji. Jak masz BD lub schemat możesz spróbować podać tylko zasilanie na tą płytkę dodatkową i zobaczyć czy coś się grzeje.

tasiemkę sprawdziłem przejścia są brak połączonych linii . Na który pin podać napięcie żeby zasilić płytkę?

Najpierw zmierz rezystancje na którymś z tych 3 pinów do masy

rezystancja bez podłączonej płyty 4,100MΩ przez minutę urosła do 5MΩ i nadal rosła tak samo się zachowuje z podłączoną płytą

Według tego pomiaru nie masz zwarcia na zasilaniu 3V, więc podawanie zasilania na płytę można na razie odpuścić. Zmierz teraz jeszcze gniazdo baterii BIOS, tzn. sprawdź który PIN zwiera do masy, a na którym powinno być 3V (wysoka rezystancja do masy) i sprawdź czy bateryjka tak ma wyprowadzone kable.

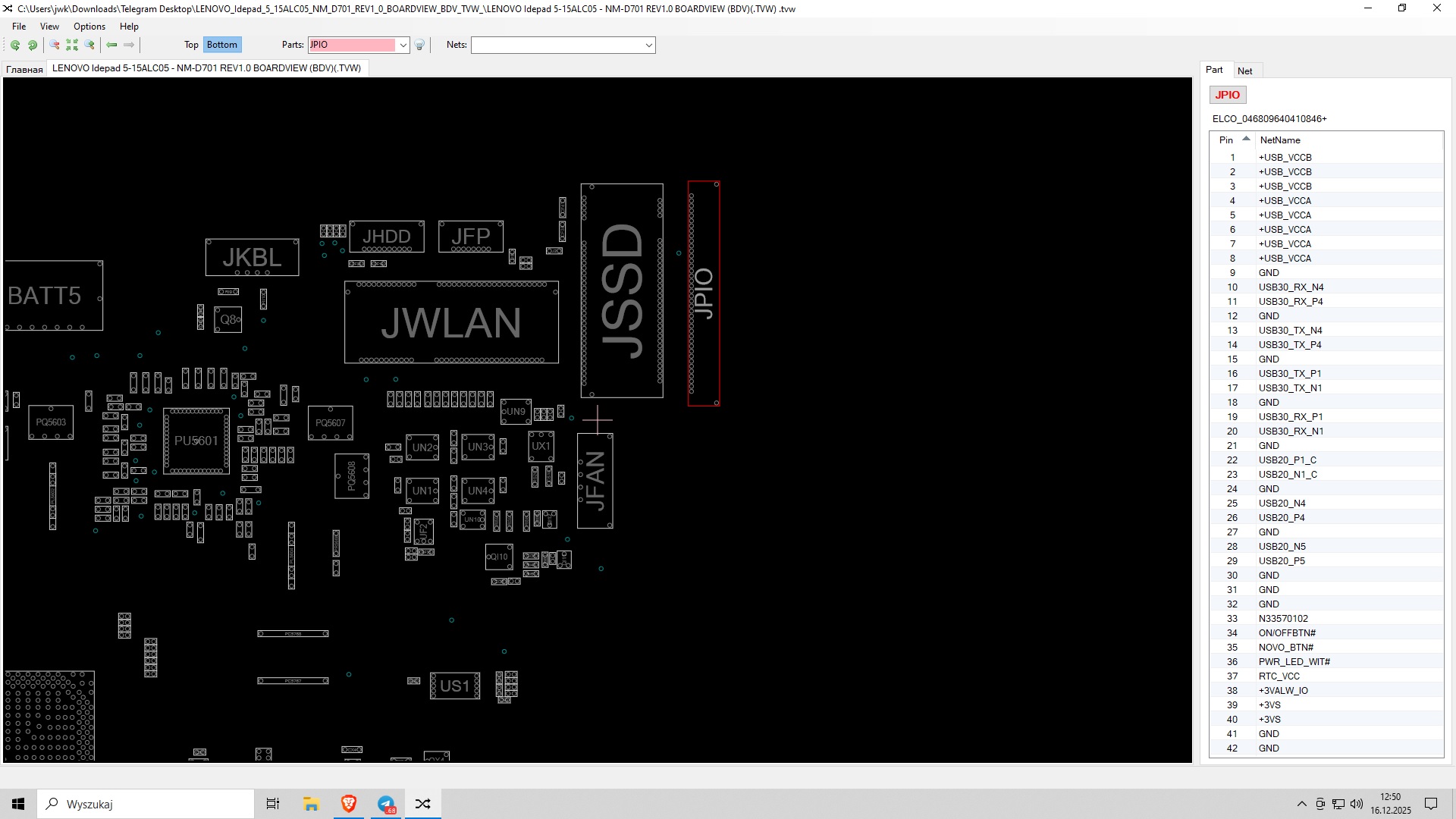

Podaj rezystancje do masy samej płytki na następujących pinach gniazda, bez podłączania do płyty głównej: 1, 4, 34, 35, 37, 38
Z podłączoną bateryjką BIOS do płytki i odłączoną płytką z płyty głównej podaj napięcie do masy na pinie 37

piny o baterii bios są odpowiednio ustawione pin 2 - masa, pin 1 - zasilanie
rezystancje
1- 759,3kOhm
4 - poza zakresem nie można zmierzyć
34 - 3,300MOhm~3,600MOhm i rośnie
35- 3,990MOhm~4,500MOhm i rośnie
37- 2,480MOhm~3,1MOhm i rośnie
38- 3,240MOhm~3,9MOhm i rośnie

napięcie na pinie 37 - 0,278V

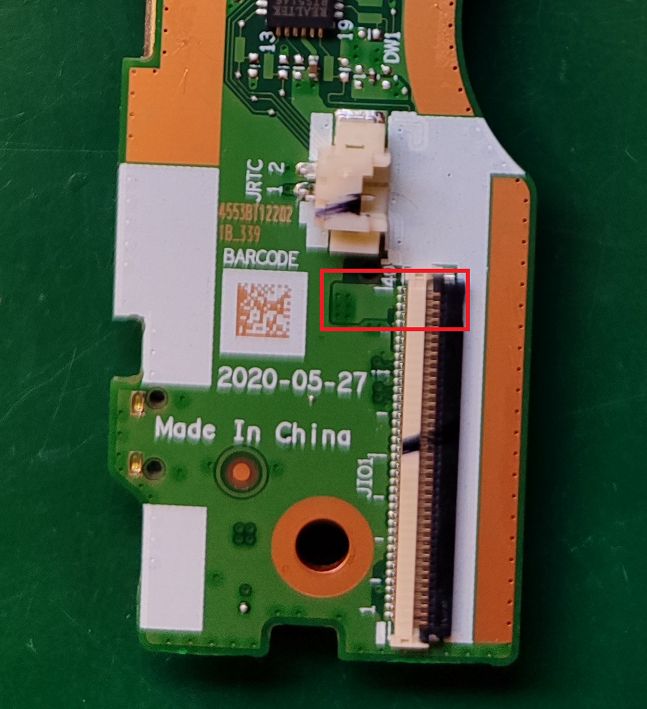

mój błąd na 4 pinie jest zasilanie baterii co by się zgadzało bo piny na płytce idą w odwrotnej kolejności niż na płycie

poprawne pomiary

pin 40 - 5,2MOhm i rośnie
pin 37 - 3MOhm i rośnie
pin 7 - poza zakresem
pin 6 - poza zakresem
pin 4 - poza zakresem
pin 3 - 50,4 kOhm
