#1 Lenovo Ideapad 330S zwarcie w rejonie złącza klawiatury


przez raval 23 czerwca 2020, 16:35
Witam

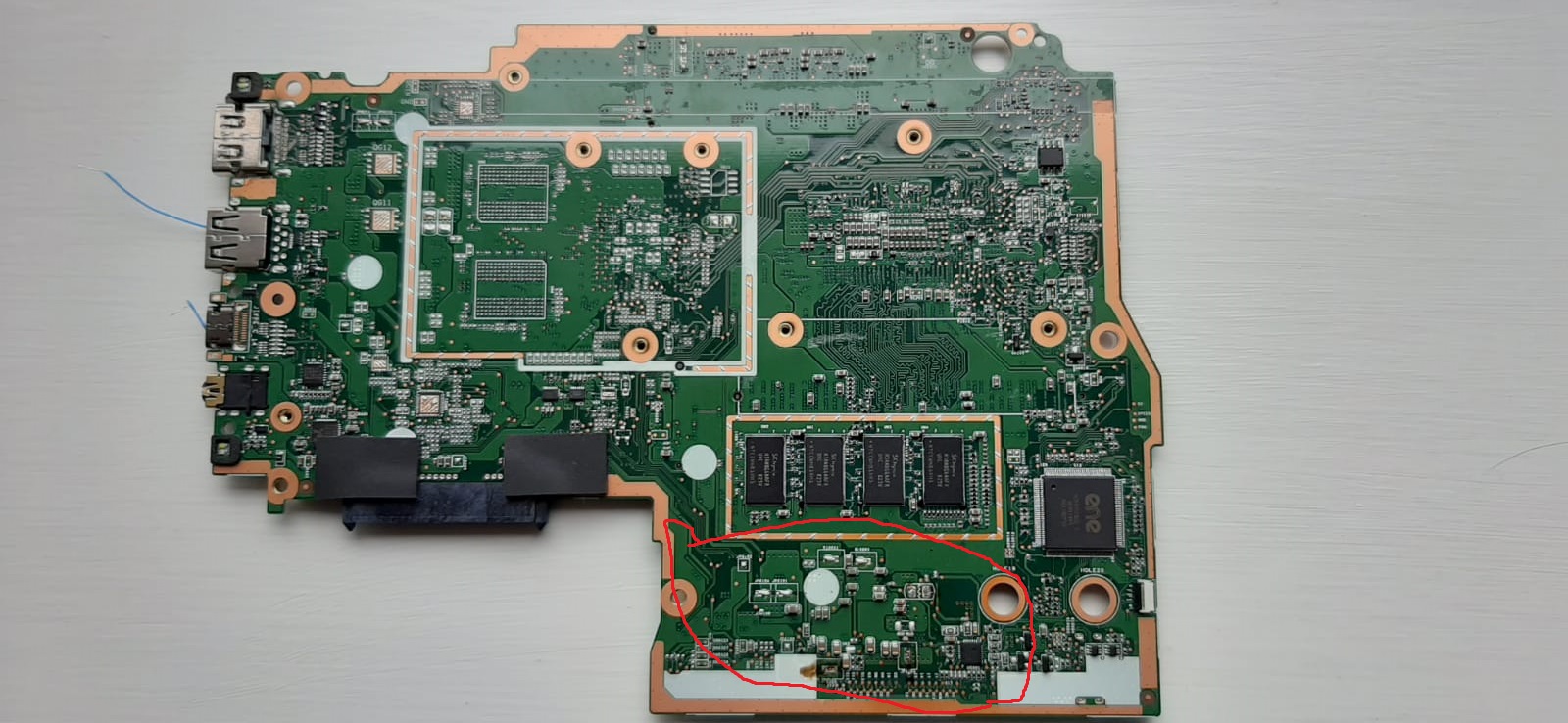

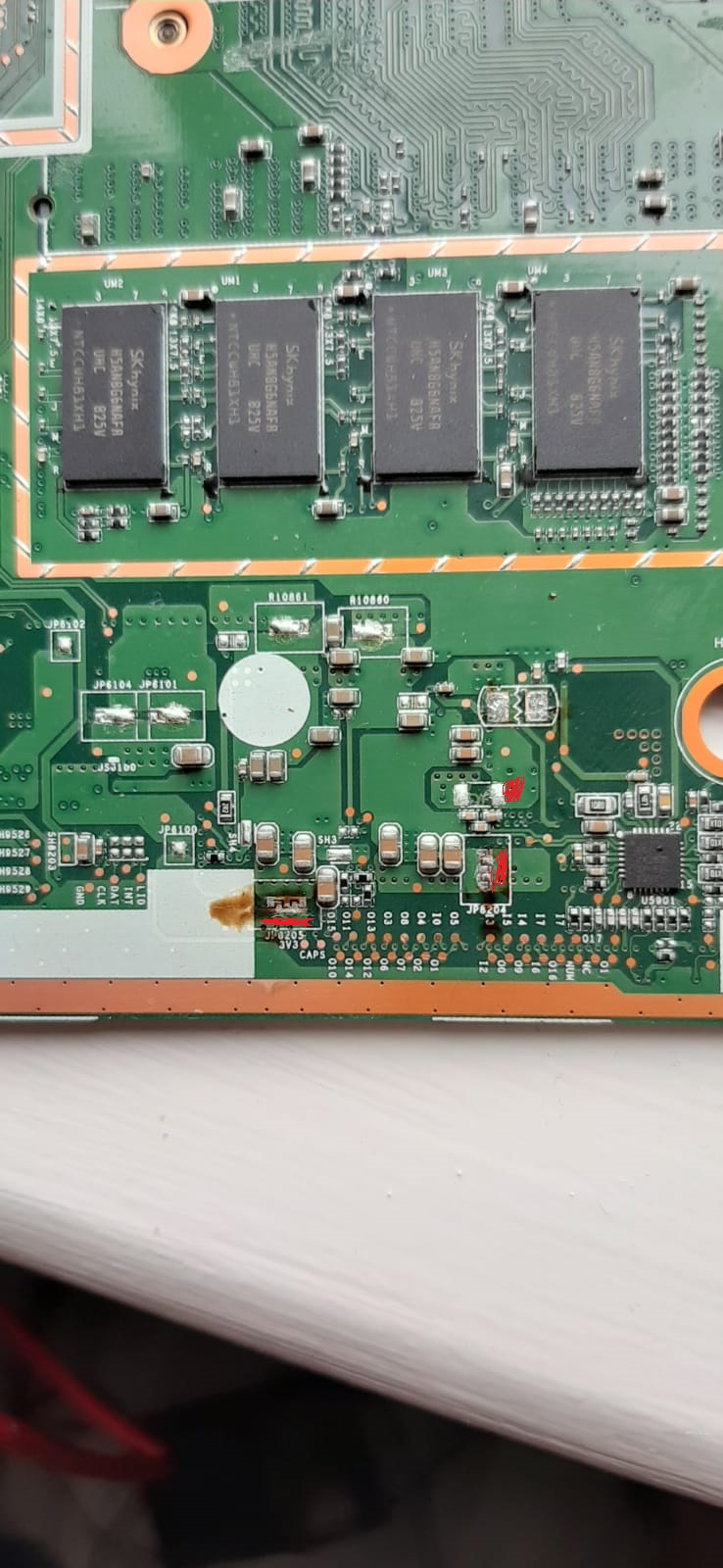

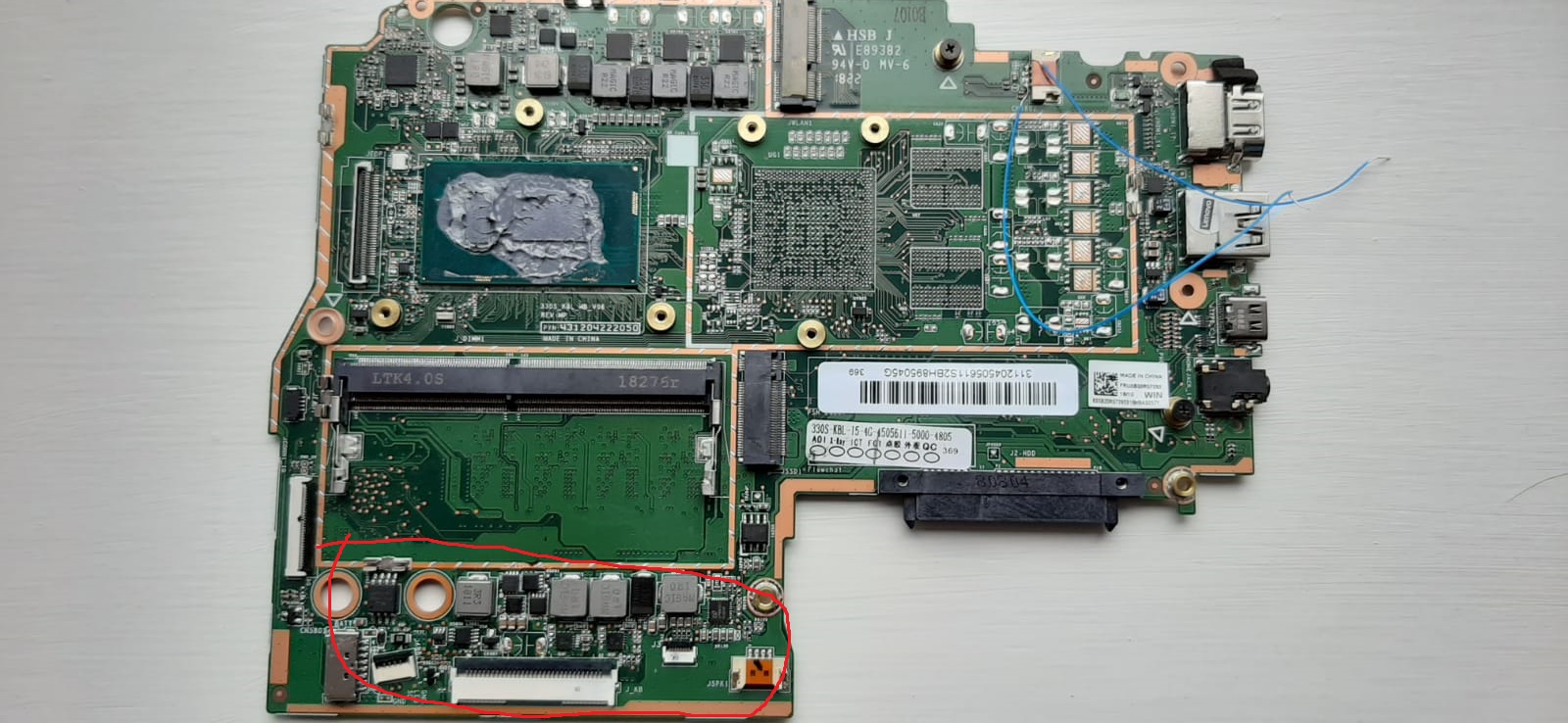

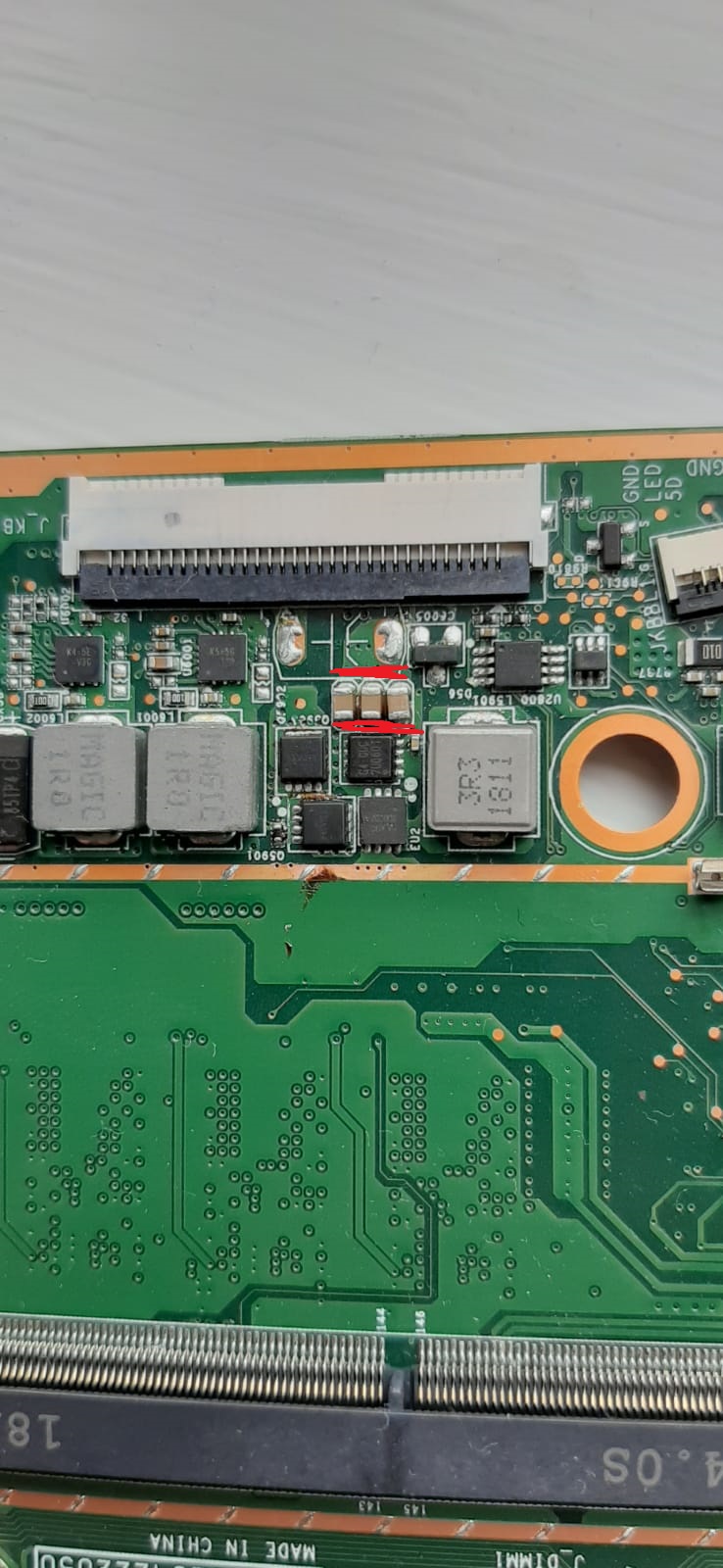

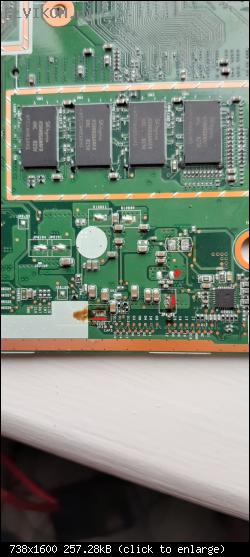

Płyta laptopa Lenovo Ideapad 330S model płyty 330s_KBL_MB V06 REV:MP nie posiadam schematu. Zwarcie w rejonie złącza klawiatury. Poniżej załączam zdjęcia z opisem gdzie występuje zwarcie. Wykonałem próbę zwarciową wykazała grzejące sie lelementy Q5901 i Q5902, wymiana a także sprawdzenie po zdjeciu z płyty nie wykazały ich uszkodzenia. Rozlutowałem zworki JP8204 i JP8205 a także zdjąłem rezystory znajdujące sie powyżej tych zworek, na zdjeciach zaznaczam po ktorej stronie wystepuje zwarcie. Domniemam ze okolica złacza i te dwa układy obok cewek to są przetwornice 3V i5V. 3 kondensatory powyżej "przetwornic?" także wykazują zwarcie. Za wszelką udzieloną pomoc z góry dziękuję.

R.


Obrazek

Obrazek

Obrazek

Obrazek

Re: Lenovo Ideapad 330S zwarcie w rejonie złącza klawiatury


przez Google Adsense [BOT] 23 czerwca 2020, 16:35

#3 Re: Lenovo Ideapad 330S zwarcie w rejonie złącza klawiatury


przez matic 23 czerwca 2020, 19:10
It is a short circuit to ground on main "B+" power rail.

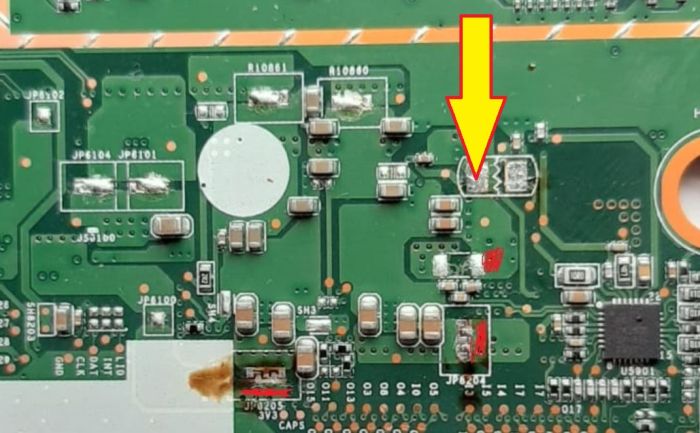

Perform a short circuit test on highlighted point (picture below). Limit the voltage to 1V.
It is most likely bad one of the filter capacitors on main power rail. If you are not sure, which component is actually hot on the specific place of the board, do the test with IPA or a "snow".

Obrazek

#4 Re: Lenovo Ideapad 330S zwarcie w rejonie złącza klawiatury


przez raval 30 czerwca 2020, 15:53
Przepraszam za zwłokę ale niestety mam dużo zajęć a do naprawy hobbistycznie wróciłem ostatnio. Wykonałem próbę z 1V w tej gałęzi niestety płyta jest zimna kompletnie nie jestem w stanie namierzyć miejsca, pobiera raptem 43ma. Nic nie daje sprężone powietrze . Jak wysoko mogę podkręcić w tej gałęzi?

Dziękuję

R.

#5 Re: Lenovo Ideapad 330S zwarcie w rejonie złącza klawiatury


przez bzt 30 czerwca 2020, 20:07

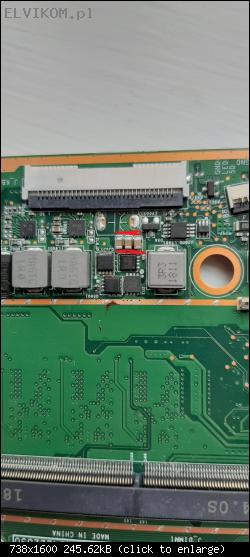

Miałem już dwa takie przypadki i takie same usterki. Na linii głównej miałem spadek napięcia do poziomu 0,17V. Zwarcie występowało w obwodzie zasilania procesora. Przebicie występowało na jednym z kondensatorów które zaznaczyłem na zdjęciu.
Obrazek

#6 Re: Lenovo Ideapad 330S zwarcie w rejonie złącza klawiatury


przez matic 30 czerwca 2020, 20:09
Measure the resistances on all coils in reference to the point indicated in post #3.

#7 Re: Lenovo Ideapad 330S zwarcie w rejonie złącza klawiatury


przez raval 1 lipca 2020, 19:59
matic napisał(a):Measure the resistances on all coils in reference to the point indicated in post #3.

L6001,L6002 out of range (KOhm) L6100-214ohm

bzt napisał(a):Miałem już dwa takie przypadki i takie same usterki. Na linii głównej miałem spadek napięcia do poziomu 0,17V. Zwarcie występowało w obwodzie zasilania procesora. Przebicie występowało na jednym z kondensatorów które zaznaczyłem na zdjęciu.
[ Obrazek ]

Coś w tym chyba jest, wcześniej nie miałem zwarcia na cewkach po drugiej stronie w chwili obecnej cały obszar i cewki wykazują zwarcie. L6300,L6701,L6702,L6703,L6704- 2ohm

Dziękuję

R.

#8 Re: Lenovo Ideapad 330S zwarcie w rejonie złącza klawiatury


przez matic 2 lipca 2020, 10:08
Sorry, I indicated the wrong point for a short circuit test in post #3.

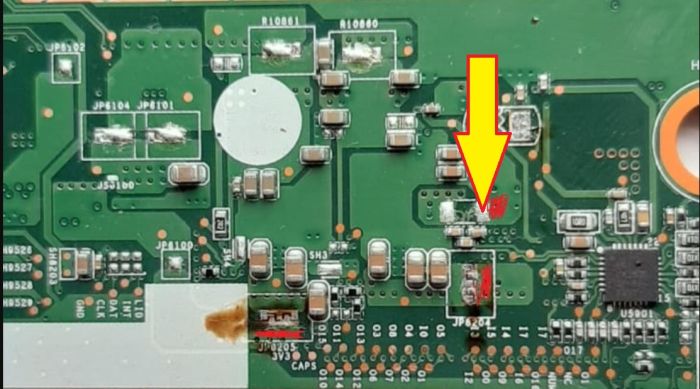

Please, perform a short circuit test on the following point. Limit the voltage to 1V.

Obrazek

#9 Re: Lenovo Ideapad 330S zwarcie w rejonie złącza klawiatury


przez raval 3 lipca 2020, 11:19
matic napisał(a):Sorry, I indicated the wrong point for a short circuit test in post #3.
Please, perform a short circuit test on the following point. Limit the voltage to 1V.

[ Obrazek ]


No reaction at all, motherboard does not consume power at all.

#10 Re: Lenovo Ideapad 330S zwarcie w rejonie złącza klawiatury


przez matic 3 lipca 2020, 21:48
raval napisał(a):No reaction at all, motherboard does not consume power at all.
How is it possible, if you indicated there is a short circuit to ground on this point?
raval napisał(a):na zdjeciach zaznaczam po ktorej stronie wystepuje zwarcie.


#11 Re: Lenovo Ideapad 330S zwarcie w rejonie złącza klawiatury


przez raval 5 lipca 2020, 20:05
matic napisał(a):
raval napisał(a):No reaction at all, motherboard does not consume power at all.
How is it possible, if you indicated there is a short circuit to ground on this point?
raval napisał(a):na zdjeciach zaznaczam po ktorej stronie wystepuje zwarcie.

Mój błąd, zły pad wybrałem, niestety płyta pobiera tylko 140ma i nie nagrzewa sie w żadnym miejscu.

#12 Re: Lenovo Ideapad 330S zwarcie w rejonie złącza klawiatury


przez matic 5 lipca 2020, 21:32
raval napisał(a):niestety płyta pobiera tylko 140ma i nie nagrzewa sie w żadnym miejscu.
What is an actual resistance to ground on indicated point from post #8?

#13 Re: Lenovo Ideapad 330S zwarcie w rejonie złącza klawiatury


przez raval 5 lipca 2020, 23:18
Very low 1.4ohm.

#14 Re: Lenovo Ideapad 330S zwarcie w rejonie złącza klawiatury


przez matic 5 lipca 2020, 23:34
Measure the resistances on coils in reference to the point indicated in post "8.

#15 Re: Lenovo Ideapad 330S zwarcie w rejonie złącza klawiatury


przez raval 12 lipca 2020, 15:38
L6100-190 Ohm, rest very high in Kohm -L5901,L6001,L6002

#16 Re: Lenovo Ideapad 330S zwarcie w rejonie złącza klawiatury


przez matic 13 lipca 2020, 08:35
Repeat a short circuit test on point indicated in post #8. This time limit the voltage to 3V. If still nothing heats up rise up the voltage limit to 5V.
