#1 Lenovo Ideapad 320-15IKB nie uruchamia się

przez danielb406 • 15 września 2023, 12:50
Lenovo Ideapad 320-15IKB, płyta główna EG521 EG522 EZ511 EG721 NM-B452 Rev. 1.0
Napięcie wejściowe dochodzi do PQ311, lecz z drugiej strony już jest jego brak. Na PU301 dochodzi również, ale 3V i 5V nie ma. Nic się nie grzeje, nie ma widocznych uszkodzeń.
Podmieniłem mając pod ręką PQ311, ale bez zmian, jest sprawny.
PL402 - 32,5Kohm
PL401 - 18,5Kohm
PL302 - 50Kohm (0,14V)
PL1004 - 15ohm
PL1002 - 4,8ohm
PL1003 - 4,8ohm
PL1001 - 6,3ohm
PL801 i PL802 - 5,3ohm
PL1401 - 0,57Kohm
PL500 - 70ohm
PL501 - 117ohm z pamięcią RAM, bez pamięci RAM 170ohm

Re: Lenovo Ideapad 320-15IKB nie uruchamia się

przez Google Adsense [BOT] • 15 września 2023, 12:50

#3 Re: Lenovo Ideapad 320-15IKB nie uruchamia się

przez danielb406 • 15 września 2023, 15:57
1 - 0V
3 - 0,05V pływa do 0V
4 - 0,01 pływa do 0V
5 - 0V
6 - 2,89V
11 - 0V
12 - 0V
24 - 6V
25 - 5,7V
28 - 20V
Zamówiłem 2szt BQ24780S

#5 Re: Lenovo Ideapad 320-15IKB nie uruchamia się

przez danielb406 • 15 września 2023, 19:26
Machine napisał(a):Measure the resistance to ground on pin 8 of PQ312.

0,84ohm...

#7 Re: Lenovo Ideapad 320-15IKB nie uruchamia się

przez danielb406 • 16 września 2023, 11:46

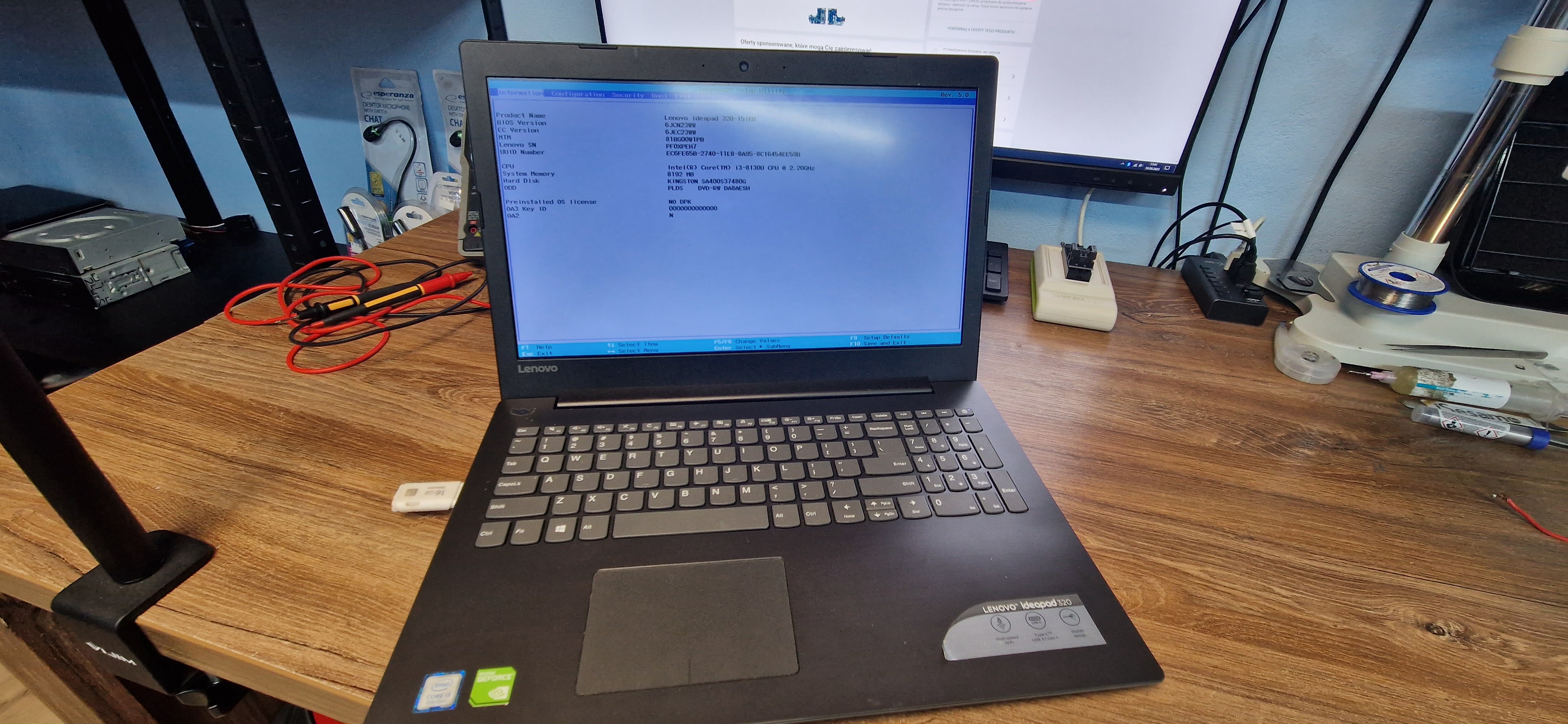

Dziękuję za podpowiedź. Laptop działa, uszkodzony byl kondensator 0,1uF 25V tuż obok PQ1001.

Obrazek
