#1 Lenovo Ideapad 3 15ADA05 NM-C821, nie daje obrazu, jest pobór.

przez ankheg • 30 września 2023, 12:15
Cześć,

Mam problem z laptopem Lenovo Ideapad 3 15ADA05. Płyta GS450&GS550&GS750 NM-C821 rev. 1.0 2019-12-05.

Płyta "startuje" i jest pobór, niestety od momentu włączenia cały czas ok 0.6A i minimalnie rośnie wraz z nagrzewaniem, ale generalnie nie znienia sie w ogóle. Nie daje obrazu, ani na matrycę, ani na zewnętrzny monitor.

Mam również identyczną, sprawną płytę z modelu 14ADA05. Tutaj pobór początkowo skacze, ale po załadowaniu do BIOSu spada do 0,215A. Daje obraz na matrycy i zewnętrznym monitorze.

Obie płyty mają napięcia, ale zauważyłem dwie różnice:
Zasilanie procesora - w sprawnej zaczyna na poziomie 1V, po czym spada na 0,75 (W BIOSie)
W niesprawnej, cały czas jest 1V, pewnie tez z tego powodu procesor duzo bardziej i szybciej się nagrzewa.

Zasilanie (chyba to będzie pamięć DDR4) - w sprawnej jest 1.2V. W niesprawnej tylko 0,75V

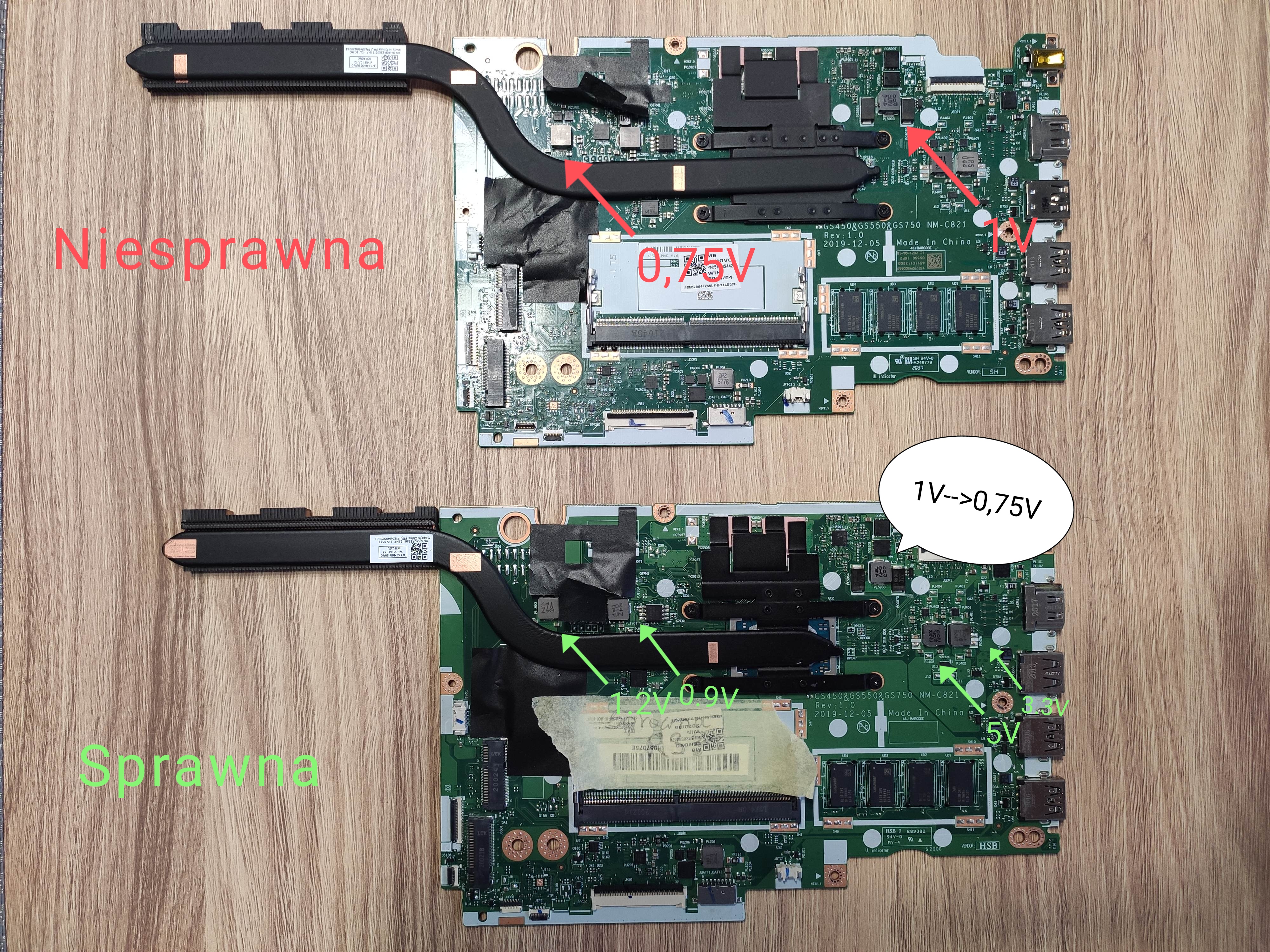

Pomierzyłem mosfety w teście diody, jest tak samo na obu płytach. Na wejściu mosfetu 20V na obu, ale już za pierwszym mosfetem 1.2V w sprawnej i 0.75V w niesprawnej. Może to coś z układem PU1901 (Lenovo LV502BXA)? Wygląda że jest zasilany z wyjścia tego samego mosfetu.

Reszta napięć identyczna, tak, jak pokazałem na zdjęciu.
Obrazek

Re: Lenovo Ideapad 3 15ADA05 NM-C821, nie daje obrazu, jest pobór.

przez Google Adsense [BOT] • 30 września 2023, 12:15

#2 Re: Lenovo Ideapad 3 15ADA05 NM-C821, nie daje obrazu, jest pobór.

przez baner81 • 30 września 2023, 12:27
Podaj wartości rezystancji na cewkach niesprawnej. Miałem te płyty na warsztacie i zawsze był uszkodzony procesor.

#3 Re: Lenovo Ideapad 3 15ADA05 NM-C821, nie daje obrazu, jest pobór.

przez ankheg • 30 września 2023, 13:01
Sprawna: Mem:140ohm, CPU: 3.6ohm
Niesprawna Mem: 240ohm, CPU: 6ohm
Wygląda to ok...obydwie chyba maja Ryzen 3, ale musiałbym sprawdzić pod chłodzeniem. Zwarć nie ma, na 8 nodze SPI również nie.

#4 Re: Lenovo Ideapad 3 15ADA05 NM-C821, nie daje obrazu, jest pobór.  [ROZWIĄZANY] 

przez matic • 30 września 2023, 14:26
Open the jumper PJ1911 and remeasure the voltage to ground on coil PL1903, when the machine is turned on.
If there is still no 1.2V, perform the following measurements:

- Measure the resistance to ground on pin 40 of chip PU1901.

Measure the listed voltages to ground, when the machine is turned on:
- On coils PL1901, PL1902.
- On jumpers PJ1907, PJ1910.
- On pins 9, 27, 28, 31, 36 of chip PU1901.

#5 Re: Lenovo Ideapad 3 15ADA05 NM-C821, nie daje obrazu, jest pobór.

przez ankheg • 30 września 2023, 21:44
I desoldered PJ1911, right now 0V on coil PL1903.

pin 40 of chip PU1901 - around 40k
pin 9 - 3.3V
pin 27 - 5V
pin 28 - 20V
pin 31 - 0V

PL1901 - 0.9V
PL1902 - 1.8V
PJ1910 - 2.5V
PJ1907 -0.9V

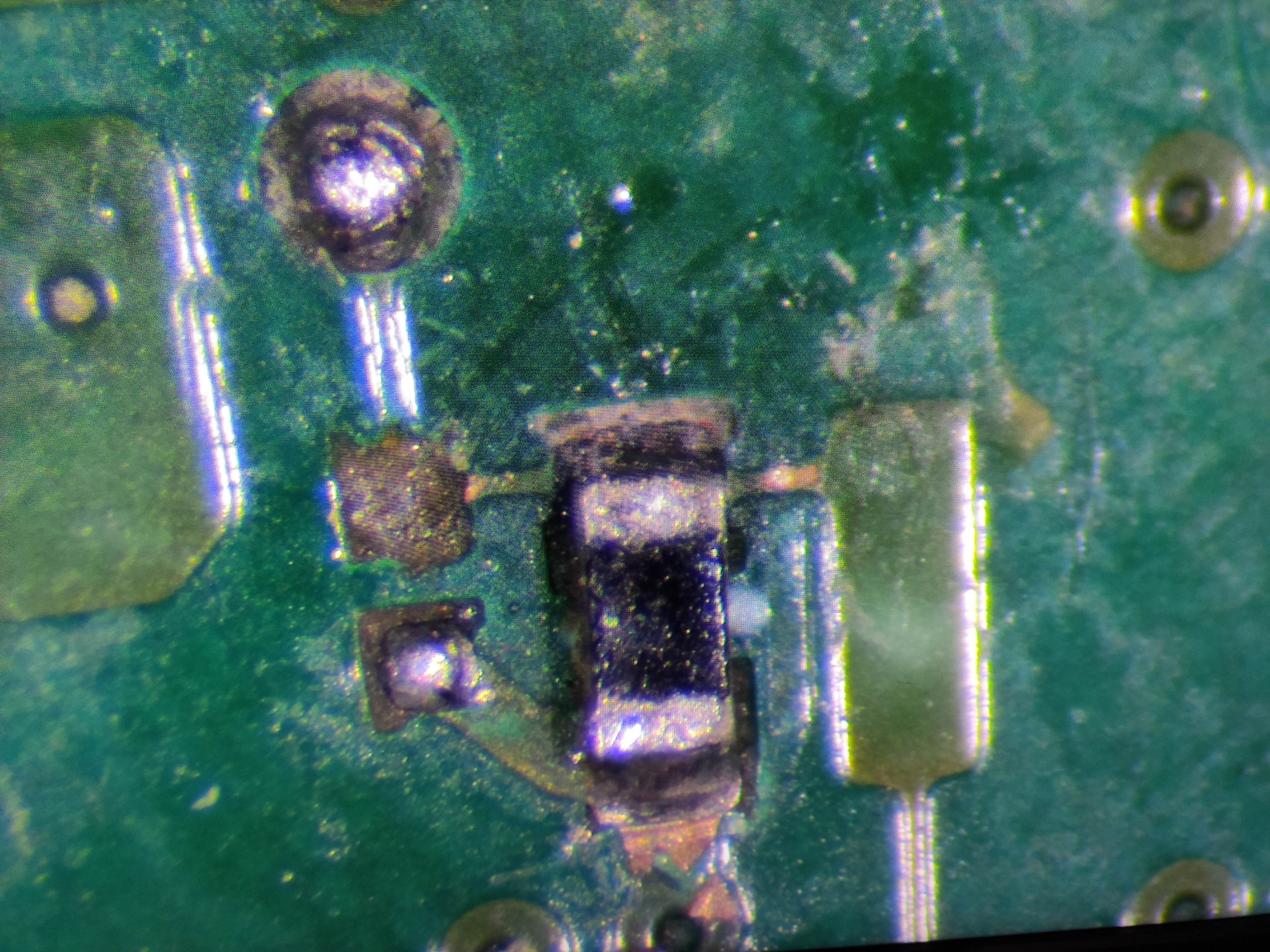

Based on that...I traced the connection from pin 31 of the PU1901 chip. It leads to pin 122 of KBC. I think the problem is inbetween. Looks like there's a ripped pad and no continuity to RE4338. As a result no voltage and no EN signal to PU1901.

Obrazek

Obrazek

#6 Re: Lenovo Ideapad 3 15ADA05 NM-C821, nie daje obrazu, jest pobór.

przez matic • 30 września 2023, 22:57
True. Restore the broken connection.

#7 Re: Lenovo Ideapad 3 15ADA05 NM-C821, nie daje obrazu, jest pobór.

przez ankheg • 3 października 2023, 21:05
It works! Thanks a lot! :)
