#1 Lenovo G700, Pegatron BAMBI rev:2.1, matryca N173FGE-L23 rev. C1 - biały ekran

przez Embas • 4 października 2016, 21:25
Szanowni Użytkownicy Forum.
Mam problem z:
Lenovo G700
Mainboard: Pegatron BAMBI rev:2.1
Matryca: N173FGE-L23 rev. C1

Ekran ni stąd, ni zowąd zrobił się biały (nie jest to jednolita biel - miejscami widać delikatne linie). Podświetlenie matrycy i regulacja jasności działa.
Matryca nie została uszkodzona mechanicznie.
Po podłączeniu zewnętrznego monitora obraz wyświetla się prawidłowo.
Tasiemka jest sprawna - "przedzwoniłem" każdą linię.

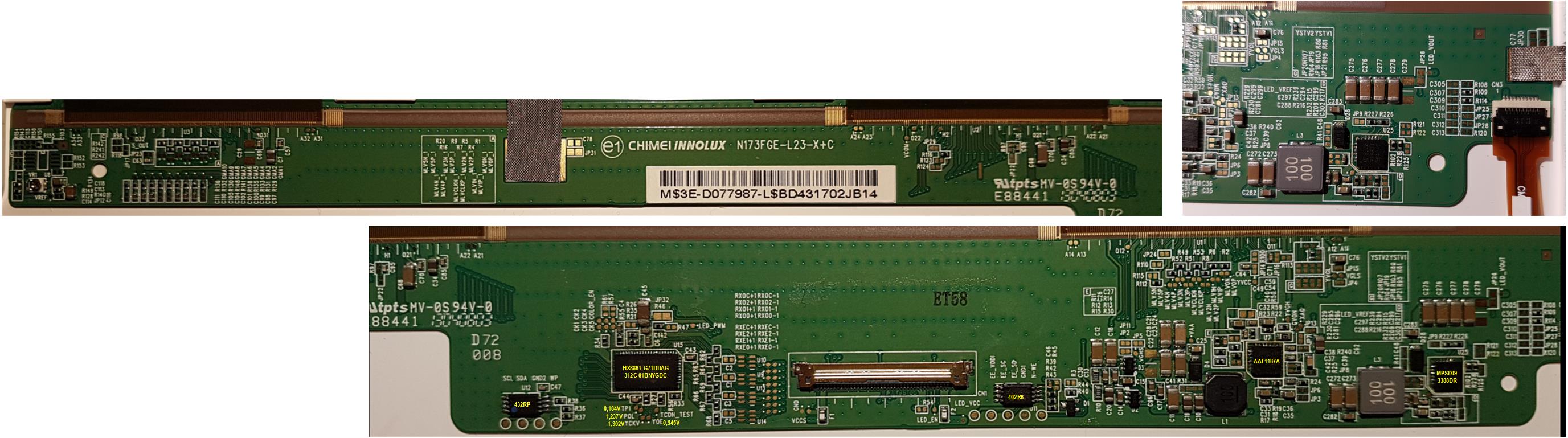

Posiadam drugą matrycę - identyczną, ale uszkodzoną mechanicznie. Podłączyłem i porównałem wartości napięć - w obu przypadkach były takie same (kilka wartości zamieściłem w załączniku).

Obrazek

Przełożyłem wszystkie układy scalone elektroniki z uszkodzonej mechanicznie matrycy do tej "niestłuczonej" - bez zmian. Obraz nadal jest biały.
Podejrzewam, że problem może tkwić gdzieś na płycie głównej. Obejrzałem elementy w okolicy złącza matrycy, ale nie dopatrzyłem się żadnych uszkodzeń.
Niestety brak schematu nie ułatwia diagnostyki.

Czy ktoś zetknął się z takim uszkodzeniem, albo posiada przynajmniej fragment schematu obejmujący sterowanie matrycą?

Pozdrawiam

Re: Lenovo G700, Pegatron BAMBI rev:2.1, matryca N173FGE-L23 rev. C1 - biały ekran

przez Google Adsense [BOT] • 4 października 2016, 21:25

#2 Re: Lenovo G700, Pegatron BAMBI rev:2.1, matryca N173FGE-L23 rev. C1 - biały ekran

przez rager24 • 5 października 2016, 10:31
niestety schemat nie bardzo dostępny, biały ekran z podświetleniem zwykle oznacza brak zasilacza VCCS +3.3V. Sprawdź to napięcie na pinach 2,3 w złączu matrycy (bezpiecznik F1)

#3 Re: Lenovo G700, Pegatron BAMBI rev:2.1, matryca N173FGE-L23 rev. C1 - biały ekran

przez Embas • 7 października 2016, 21:48
rager24 napisał(a):niestety schemat nie bardzo dostępny, biały ekran z podświetleniem zwykle oznacza brak zasilacza VCCS +3.3V. Sprawdź to napięcie na pinach 2,3 w złączu matrycy (bezpiecznik F1)

Sprawdziłem zarówno napięcia jak i bezpieczniki:
F1 - 3,12V
F2 - 20V
Bezpieczniki są OK
