LENOVO G580 Nie ładuje baterii

Witam. Notebook jak w temacie płyta główna LA-7981P QWIG5 nie ładuje baterii. Sprzęt po zalaniu. Wymieniono ładowarkę PU301 (BQ24727), PU202 (LM393), tranzystor PQ304 (DTA144E) oraz rezystor PR314 (390K). Po tych czynnościach płyta wstała ale nie ładuje baterii. Po podłączeniu zasilacza zapala się dioda ładowania jednak brak napięcia ładowania. Na samej baterii po wciśnięciu przycisku POWER zapala się dioda zasilania i pomarańczowa dioda ładowania baterii. Po odłączeniu szyn EC_SMB_CK1 i EC_SMB_DA1 od baterii dioda ładowania gaśnie. Podstawiana bateria z LENOVO G555 (takie same wyprowadzenia) efekt ten sam. Przeprowadzone pomiary:

BQ24727 (z podpiętym zasilaczem, z podpiętą baterią, z zasilaczem i baterią)
n1-20,3V 10,7V 20,3V
n2-20,3V 10,7V 20,3V
n3-0V 0V 0V
n4-0V 0V 0V
n5-0V 0V 0V
n6-2,8V 0V 2,8V
n7-0V 0V 0V
n8-3,2V 0V 3,2V
n9-3,2V 0V 3,2V
n10-0,7 0V 0,7V
n12-1,5V 10,7V 10,7V
n13-1,5V 10,7V 10,7V
n15-0V 0,3V 0V
n16-6V 0V 6V
n17-5,8V 9,6V 16,8V
n18-1,5V 10,7V 11,6V
n19-1,5V 10,7V 10,7V
n20-20,3V 10,7V 20,3V

LM393 (z podpiętym zasilaczem, z podpiętą baterią, z zasilaczem i baterią)
n1-0V 3,2V 3,2V
n2-1,9V 1,9V 1,9V
n3-0,3V 2,3V 2,3V
n4-0V 0V 0V
n5-0,2V 0,2V 0,2V
n6-0,2V 0,2V 0,2V
n7-0V 0V 0V
n8-20,3V 10,7V 20,3V


Proszę o pomoc w rozwiązaniu problemu. Czy muszę ponownie wymienić ukłąd BQ24727?

Ponowna wymiana układu nie pomaga. Czy ktoś jest w stanie mi pomóc?

Measure the voltages on pins 8, 13, 16, 17, 23 PU401

On AC adapter:
Pin8-3,2V
Pin13-3,3V
Pin16-20,3V
Pin17-5,3V
Pin23-0V
On battery:
Pin8-3,3V
Pin13-2V
Pin16-10,7V
Pin17-5V
Pin23-0V

Measure the voltages on all the pins of JBATT1 (battery connector).
The notebook funzina? The panel work?
Only charging does not work?

Laptop working properly. Only charging doesn't work.

Measure the voltage on all pins of PD103, PQ406, PQ407

On AC adapter
PD103- cathode-0V anode-20V
PQ406
1,3-0V
2-3,2V
PQ407
1-3,2V
2,3-0V
On battery
PD103- cathode-0V anode-0V
PQ406
1-5V
2,3-5V
PQ407
1,2,3-0V
When i tun on laptop 1-3,2V 2,3-0V

Measure the resistance to ground on the cathode of PD103
if it is high
replace PD103
Check if the battery charge

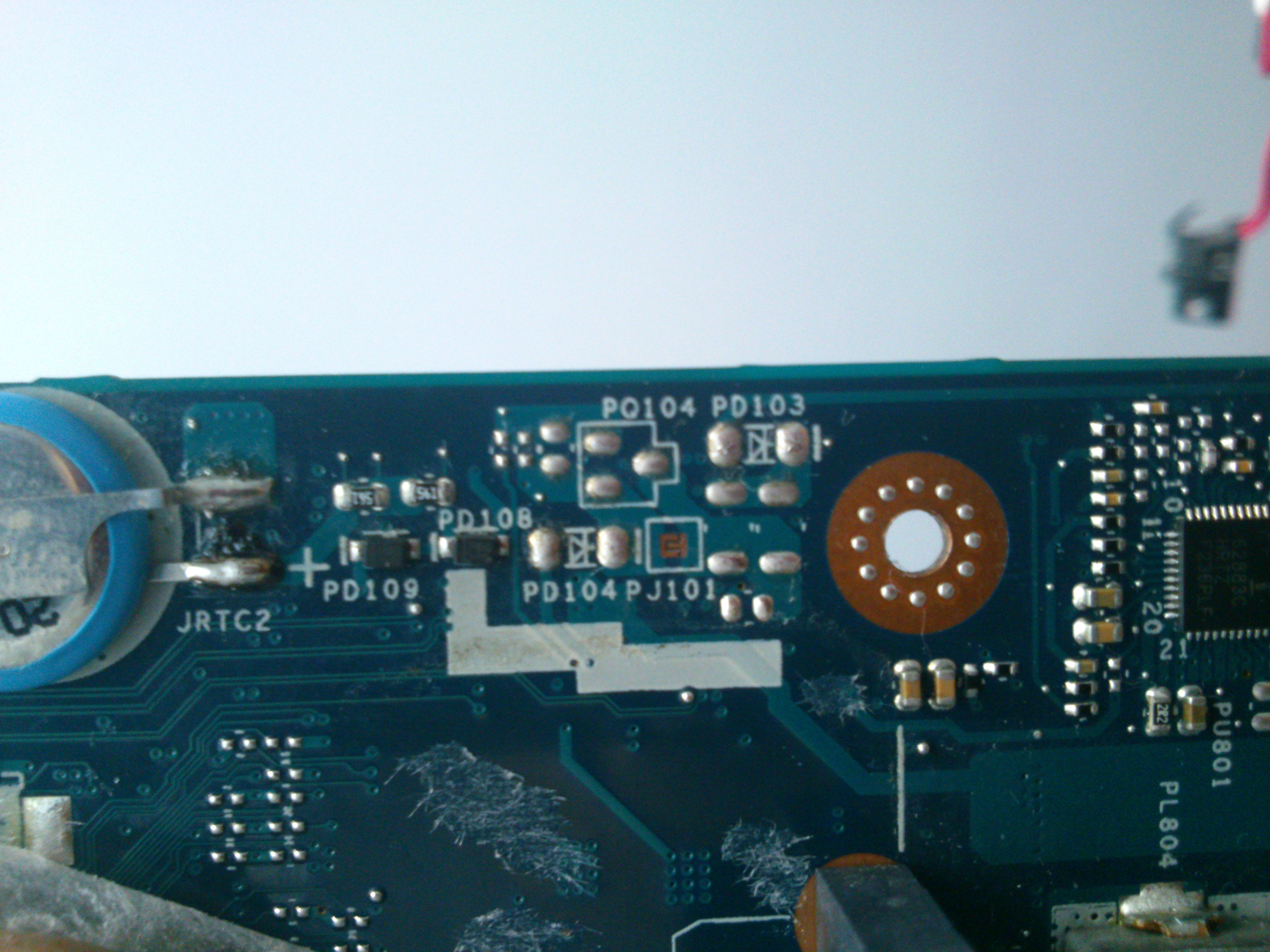

Resistance is high, but there is no diode PD103.

You do not find the datasheet for the BQ24727
If PR310, PR313 and voltages are correct
see drawing

check PQ310, PQ312 and PL302 are functioning
replace PU301

There is no PR310 and PR313 on motherboard, PQ310, PQ312 and PL302 are good. I repace PU301 two times

With only the battery starts?

Start with battery and AC adapter but not charging. Charging diode lights up even i starts with only battery. With battery and AC adapter situation is the same but charging not work.

Measure with oscilloscope on the gate (pin4) of PQ310, PQ312
insert images
measure resistance to ground on PL302
Check PD303, PC314, PR324
Measure the voltages on the battery connector (JBATT1)
