Lenovo G50-30 płyta Compal NM-A311P - po zwarciu

Witam,
jak w temacie Płyta dostała zwarcie. Babka na siłę próbowała włożyć wtyczkę ładowania do gniazda usb, wyłamała gniazdo i zrobiła pełne zwarcie.

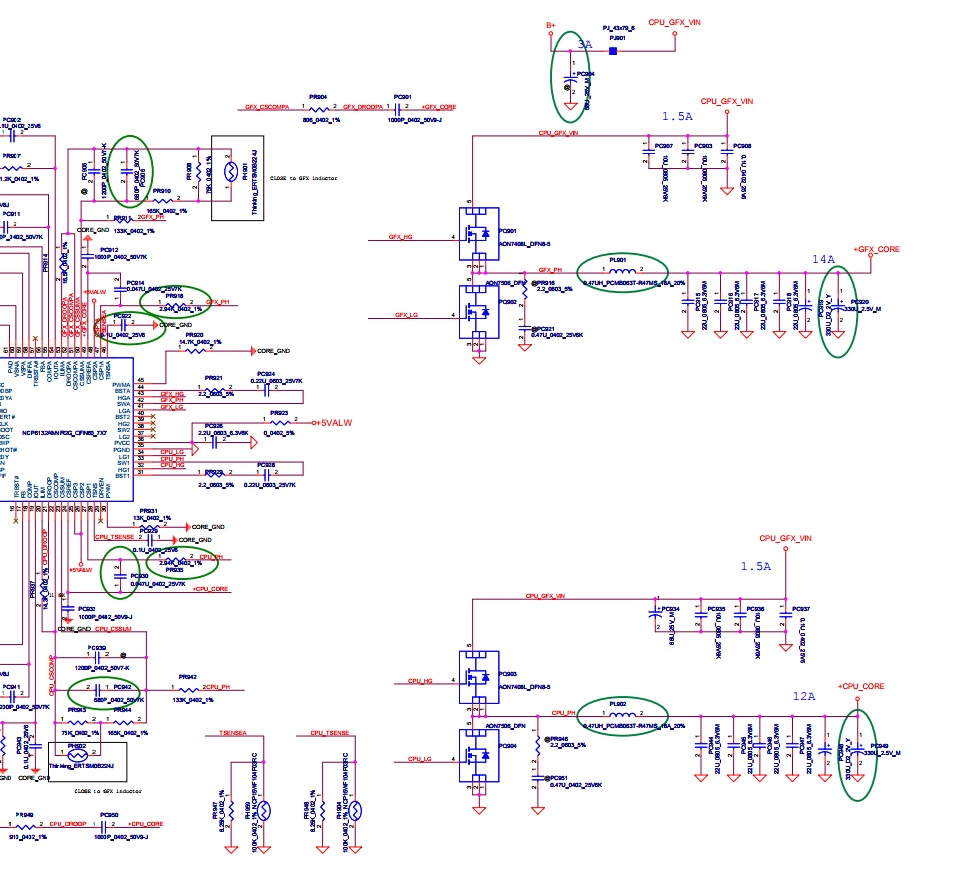

Po otwarciu laptop miał fizycznie upalony PQ903 AON7408 - wumieniłem na FDMC8884 lecz nadal robi zwarcie na gałęzi +GFX_CORE i +CPU_CORE

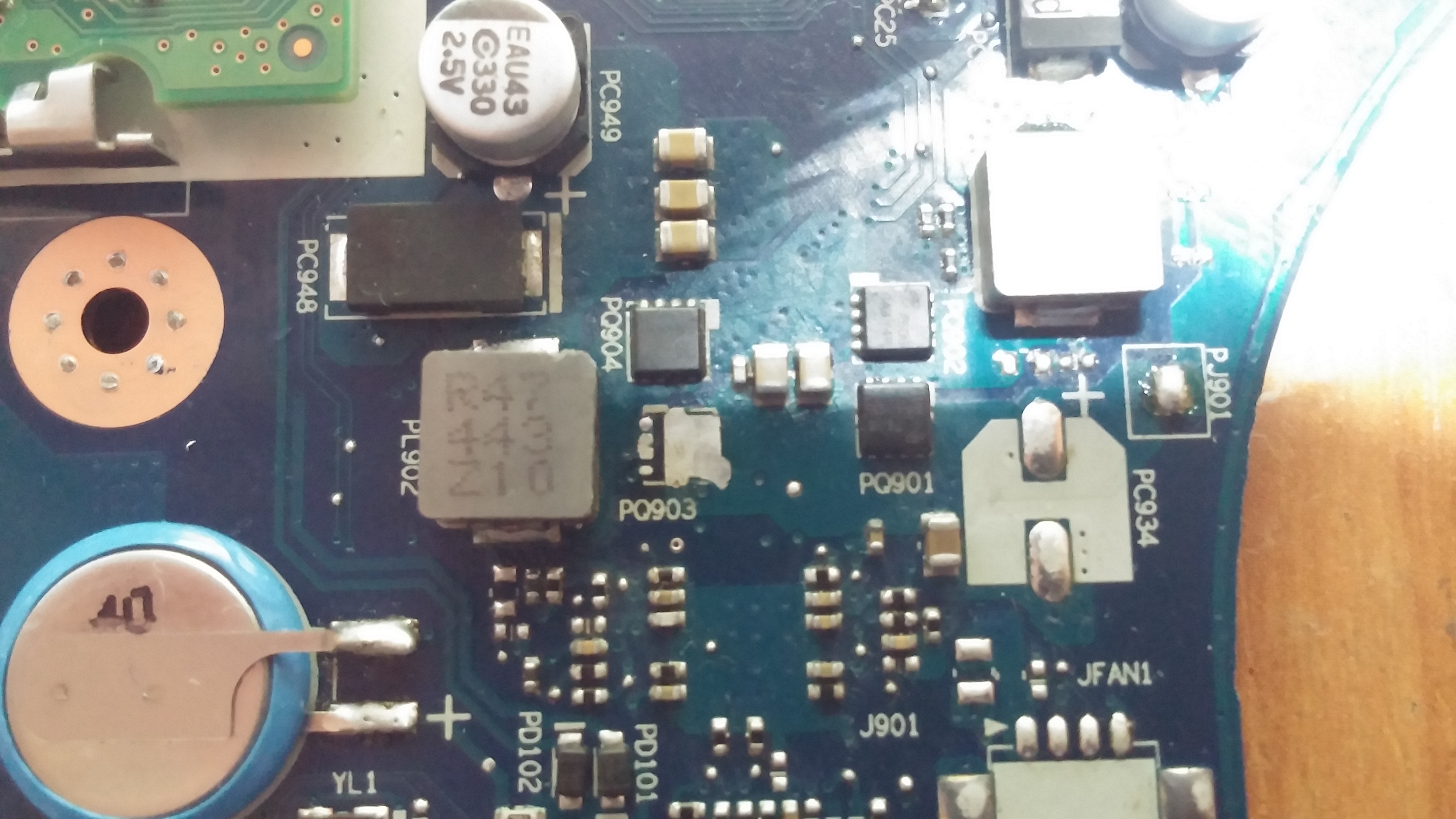

wylutowałem PL901 i PL902 lecz zwarcie nie ustępuje wylutowałem układ PU901 nadal jest przebicie do masy na tej gałęzi. Laminat przy PQ903 był trochę naruszony lecz nie wydaje się aby zwarł z masą przy tych pinach. Poniżej zdjęcie elementu przy którym był lekko naruszony laminat.



Prosze o poradę.

Hello!

Motherboard should be NM-A311P

How many ohms is ground resistance on power rails "+GFX_CORE" and "+CPU_CORE"?

Hi,
Yes, you are right. My mistake. I edited.

About motherboard, resistance to ground in line (+CPU_CORE, CPU_PH) is 14 Ohm, in line (+GFX_CORE, GFX_PH) is 13 Ohm

kowalcook ha scritto:resistance to ground in line (+CPU_CORE, CPU_PH) is 14 Ohm, in line (+GFX_CORE, GFX_PH) is 13 Ohm

It is actually not a short circuit. It is only internal resistance of the CPU and graphics part of the CPU power supply.

Measure resistances between the following pins of PU901:
a) pin 31 and pin 32
b) pin 32 and pin 33
c) pin 32 and pin 36
d) pin 32 and ground

matic ha scritto:Measure resistances between the following pins of PU901:
a) pin 31 and pin 32
b) pin 32 and pin 33
c) pin 32 and pin 36
d) pin 32 and ground

a) pin 31 and pin 32 - beyound scale
b) pin 32 and pin 33 - beyound scale
c) pin 32 and pin 36 - beyound scale
d) pin 32 and ground - beyound scale

PU901 is bad almost for sure.
Replace it, then try to turn on the laptop, and check what is going on.

Hi, I refresh thema becouse I buy this laptop for Parts

I order and replaced this PU901 and still nothing

now resistance is
a) pin 31 and pin 32 ~ 2MOhm
b) pin 32 and pin 33 ~ 300kOhm
c) pin 32 and pin 36 ~ 170kOhm
d) pin 32 and ground ~ 300kOhm

in service power supply is 0,00A and some times (5-10 sec) see on half seconds 0,11A and again 0,00A and still again

Nie bardzo rozumiem, czy płyta czasem pobiera 0,11A tylko po podłączeniu zasilania, czy po wciśnięciu włącznika?
Jeśli reaguje na włącznik, to sprawdź na których cewkach pojawia się napięcie przez te 5 sekund, a na których nie.
Jeśli PQ903 (górny klucz) był przebity, to sterownik (PU901) do wymiany, co już zrobiłeś oraz wszystkie kondensatory 330μF/2V.

Witam,
płyta na zasilaczu serwisowym ma pobór 0,00A ale mniej więcej co ok 5-10 sek mignie pobór 0,11A na chwilkę i znów 0,00A i tak cyklicznie. Płyta nie reaguje w ogóle na włącznik.

Bateryjka bios odlutowana?
Zmierz rezystancję na wszystkich cewkach względem masy.
Na których cewkach pojawia się napięcie przez tą chwilę?

bateria cmos odlutowana była

Na włączniku jest napięcie (+3VL)?
To napięcie wytwarza PU401 n.5.

Miałem podobną sytuację. Klient włożył wtyczkę zasilacza do portu usb. Ubita była hybryda. Sprawdź też rezystancje na portach usb ( d+, d- ).

Zmierz rezystancję do masy w punktach:
pj401,pj404,q26(j7 niezalutowany pad z prawej strony)
pl501, pl701, pl602,pl601.

Przepraszam ale dziś zdążyłem tylko sprawdzić napięcie na włączniku bo praktycznie nie było mnie w serwisie.

Napięcie +3VL jest to n.1 dla JPWRB1 pływa między 0-0,1V cyklicznie
Pomiar przy n.5 Pu401 wskazuje to samo

Dla pewności przelutowałem jeszcze raz dziś PU901 bo to 60 nóżek w tym kontrolerze więc mogła jakaś nie załapać ale po ponownym wlucie to samo, napięcie pływa jak opisałem w poprzednim poście.

Jutro zmierzą ta rezystancje dla USB i te piny jakie podał entersystem

pozdrawiam



//EDIT 16-11-2017

mam już pomiary rezystancji względem masy dla tych punktów

pj401 - 20 Ohm
pj404 - 49 kOhm
q26 (j7) - 660 kOhm
pl501 - 200 Ohm
pl701 - 168 Ohm
pl602 - 116 Ohm
pl601 - 15 kOhm


jezeli chodzi o rezystancje D+ i D- dla USB 2.0 mają one ponad 7 MOhm, natomiast dla USB 3.0 o ile dobrze czytam nóżki to również D+ i D- mają ponad 7 MOhm



czekam na info

pozdrawiam

podaj zasilaczem serwisowym 20V na pj401
w tym miejscu jest linia B+ zasilająca przetwornicę Pu401
Zobacz co się zacznie grzać

Witam, próba zwarciowa wykazała że grzał się układ pq901 (AO4708), na szczęście mam je w zapasie na stanie.
Po wlutowaniu nowego układu, płyta zaczęła się uruchamiać, świeci się biała dioda zasilania, lecz nie daje obrazu.
Aby mieć pewność, jeszcze raz wylutowałem baterię cmos ale bez rezultatu.
Po podpięciu zasilania płyta się automatycznie uruchamia, da się ją wyłączyć włącznikiem i uruchomić ponownie ale po odłączeniu zasilania i podłączeniu go ponownie płyta znów robi samorozruch.
Sprawdzam ładowanie baterii ale przy włączonym zasilaniu miga dioda pomarańczowa lecz gdy wyłącze płytę przez włącznik dioda pomarańczowa gaśnie, pobór spada do 0, dla pewności podłączyłem przez zasilacz laptopa efekt ten sam, dioda pomarańczowa gaśnie po wyłączeniu wyłącznikiem. Być może baterię trzeba wybudzić bo nie włączama była kilka miesięcy ale póki co ładowania brak.


Pobór na serwisowym


przy wyłączonej płycie 0,04A
po włączeniu płyty 0,36A


jak myślicie ruszać bios ? czy jeszcze sprawdzić jakieś pomiary ?

Prąd spoczynkowy 0,04A jak dla tych płyt wydaje się za wysoki, może coś przywierać.
Czy po włączeniu na wszystkich cewkach są prawidłowe napięcia?
Z biosem możesz próbować, tylko IT8586E jest również programowalny.

Sprawna wyłączona płyta bierze 0,014A.
Coś jeszcze jest przywarte na płycie.
Wylutuj układy U1,UA1,UL1, U2, U3.
Podaj jaki będzie pobór prądu płyty bez tych elementów.

Witam, kurcze a to mi dałeś zabawę.
Niecierpie lutować kontrolerów i przetwornic strasznie kiepsko się to lutuje

ale oto pomiary po wylucie poszczególnych układów:
U1 - bez zmian
U2 - pobór spada do 0,03A
U3 - bez zmian
UA1 - bez zmian
UL1 - pobór spada do 0,03A

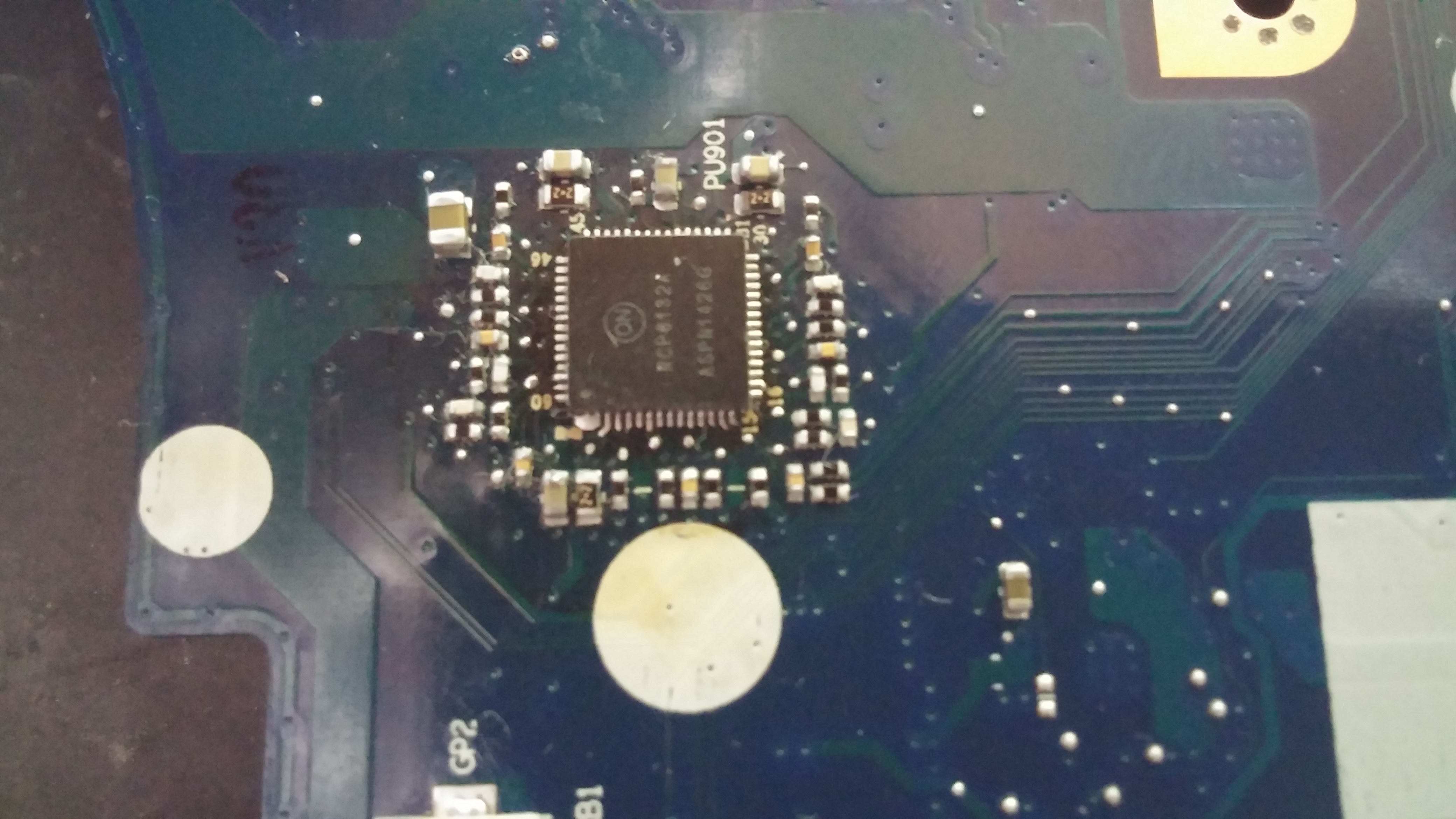

Jeszcze co zauważyłem, podczas pracy KBC robi się lekko ciepły, nie gorący tylko ciepły oraz PU901 ścieżka 1 i 2 są zwarte.
Wygląda to tak jakby tylko lakier się starł a pod nimi i tak były połączone poniżej zdjęcie, wg schematu są połączone i tak. Zdjęcie poniżej.


Jakie pomiary mogę zrobić aby wykluczyć ewentualnie ubity KBC, bądź samą hybrydę jak w przypadku kolegi @nero24 ?
