#1 Lenovo Flex 5-14ARE05, LC55-14A nie działa klawiatura i touchpad

by wukael • 8 November 2023, 11:55
Witam,
Lenovo Ideapad Flex 5-14are05.
NOKOTION LC55-14A 19793-1M 448.0K103.001M

Nie działa klawiatura oraz touchpad.
Działa dotyk. NIE obraca się jednak obraz przy zmianie orientacji wyświetlacza.
Sprawność klawiatury wraca po całkowitym odpięciu zasilania, gdy następuje reset CMOS. Klawiatura wtedy funkcjonuje, można przeglądać ustawienia BIOS itp. jednak problem wraca od momentu wejścia w jakikolwiek system, czy to Windows czy Ubuntu bootowane z pendrive.
Odpięcie taśmy matrycy niczego nie zmienia.

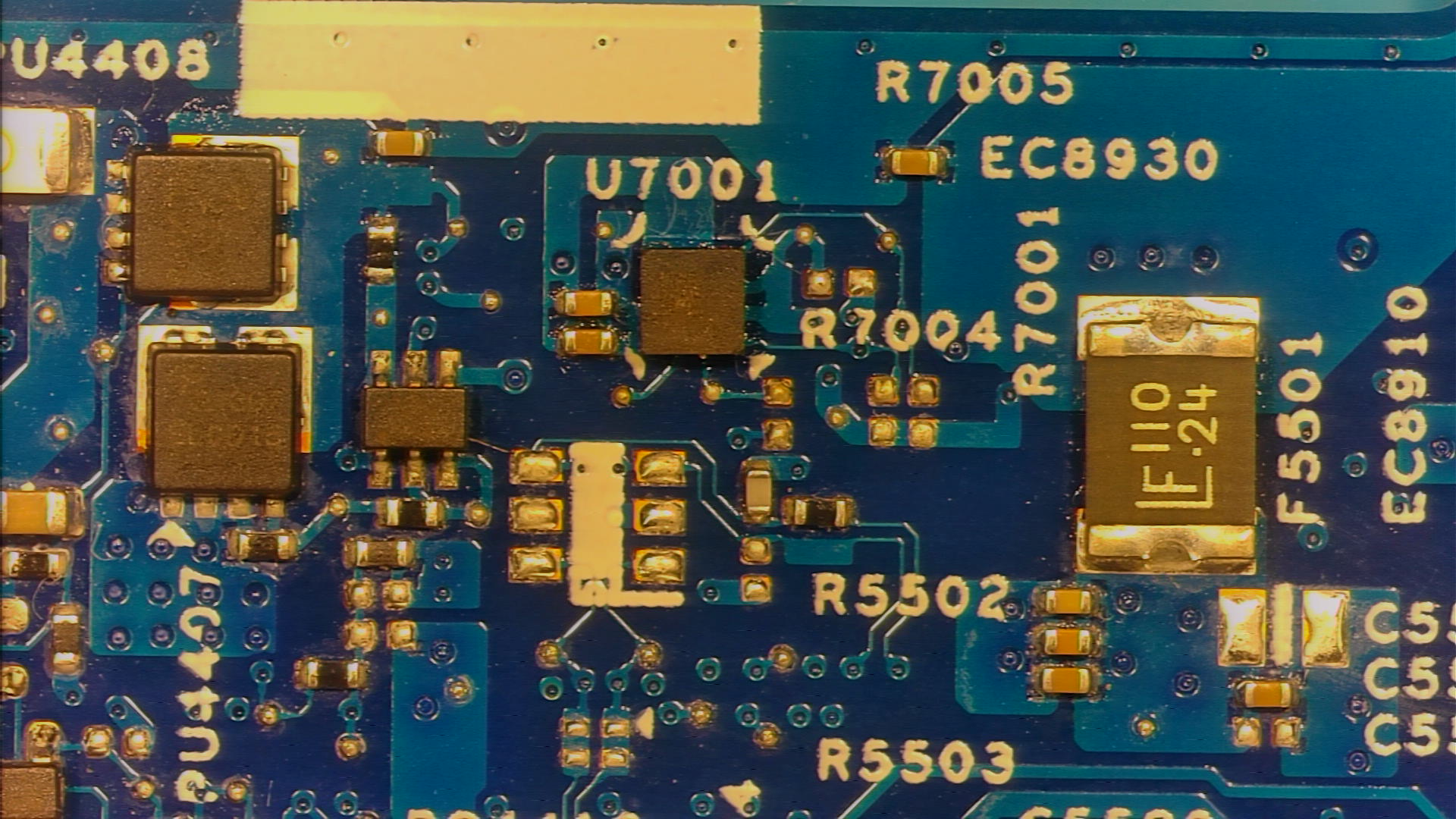

Moje podejrzenie padło na akcelerometr U7001 i to, że laptop być może "utknął" w trybie tabletu. Układ został wylutowany dla testu jednak zachowanie laptopa się nie zmieniło.
Pomiary z wylutowanym U7001
pin 1 - 2.8V
pin 2 - 3.3V
pin 3 - 3.3V
pin 4- 2.8V
pin 11- 0V
pin 12- 0V

Dobrze rozumiem, że pin 2, 3 musiałby być w stanie niskim?
Czy wlutowanie nowego układu mogło by coś zmienić?

Re: Lenovo Flex 5-14ARE05, LC55-14A nie działa klawiatura i touchpad

by Google Adsense [BOT] • 8 November 2023, 11:55

#2 Re: Lenovo Flex 5-14ARE05, LC55-14A nie działa klawiatura i touchpad

by wukael • 3 January 2024, 13:23
Wlutowałem nowy układ U7001 jednak nie przyniosło to zmian co do zachowania laptopa.
Przeprogramowany został też BIOS.
Dziwne że przy wylutowanym układzie urządzenie cały czas myśli że jest w trybie tabletu.

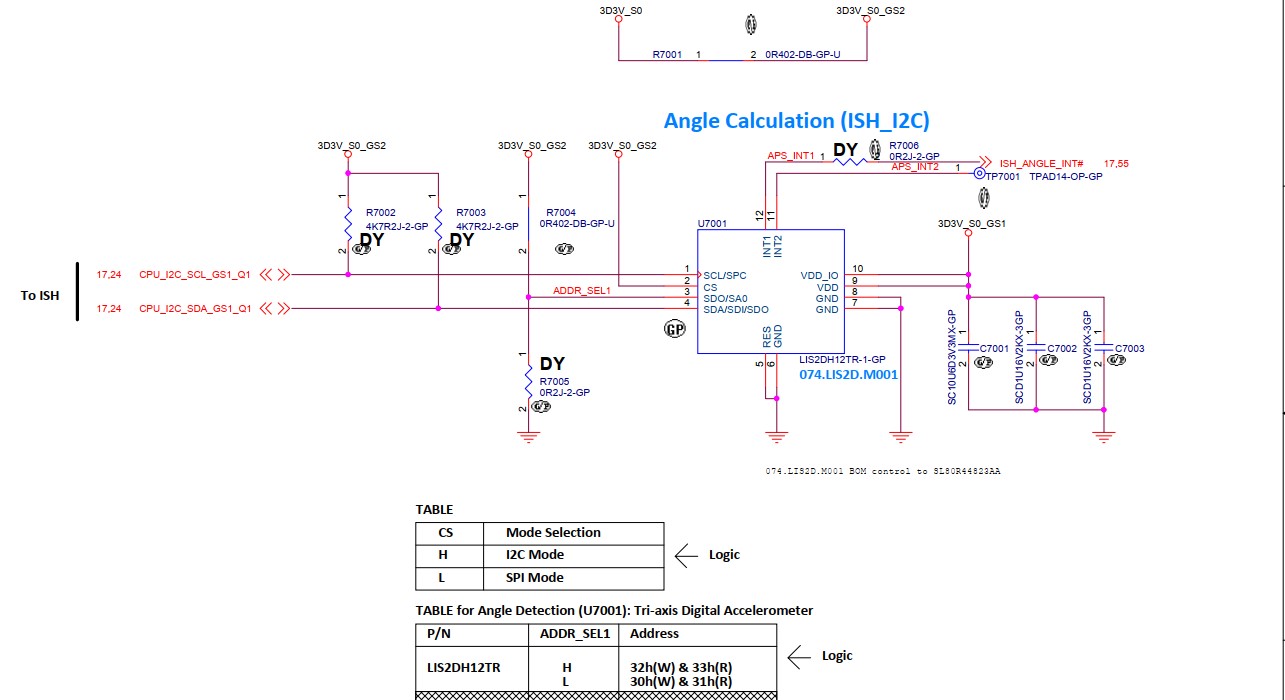

Czy można alternatywnie wymusić żeby laptop działał zawsze w normalnym trybie? Zdjęcie z kawałka schematu.
