LENOVO E15 THINKPAD NM-C421 FE4A0/FE5A0 działa tylko na baterii

ostroda1981 napisał(a):wygląda bardzo dziwnie bo przed wymiana uszkodzonej diody D12503 były napięcia na PD0002 i PD0004 , w tej chwili tych napięć brak

What voltage was initially on the diodes PD0002 and PD0004?

O ile dobrze pamietam PD0002 i PD0004 - 4,99V ,
co do samego układu U5901 RTS 5450 na 99% kolega Matic ma rację jest on programowany , jesli chodzi o RTS5455 niestety nie znalazłem informacji ... Byc może jest także programowany , i tu może być problem .

ostroda1981 napisał(a):O ile dobrze pamietam PD0002 i PD0004 - 4,99V ,

On cathode (- pins) of both diodes should be 20V. If there was 5V, that indicates a missing communication between the USB Type-C power supply and controller chip U5901.

ostroda1981 napisał(a):jednak mam 3 rózne płyty nm-c421 i na ukladach U5901 nie ma kropki ... sprawdziłem nawet na sprawnej działającej podobnej płycie nm-B421 lenovo E580 na której też jest RTS5455

Transfer the chip U5901 from one of these boards to the board you are repairing for the test. If the voltage on the USB Type-C port will jump to 20V, this confirms that the chip must be programmed.

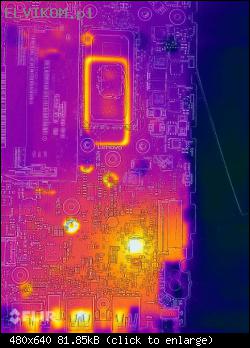

akurat ta płyta jest z procesorem i5 , mam inną płyte z procesorem i7 obie 10gen . Na drugiej płycie grzeje się PU0501 , na tej płycie napiecią na Pd0002 i PD0004 sa po 20V , ale też na U5901 sa dziwne napięcia . na pinie 21 jest tylko 0,97V a na pinie 10 - 0,23V więc też nie mam pewnosci ze jest ten układ sprawny .

ostroda1981 napisał(a):Na drugiej płycie grzeje się PU0501

That indicates a short circuit to ground on the power rail "VCC3SW", but this issue should be discussed in a new thread.

ostroda1981 napisał(a):ale też na U5901 sa dziwne napięcia . na pinie 21 jest tylko 0,97V a na pinie 10 - 0,23V więc też nie mam pewnosci ze jest ten układ sprawny .

The voltage on pin 21 is exactly as it should be, but the voltage on pin 10 shows that the 5V controller chip PU0301 does not start. However the RTS chips U5901 on both boards are most likely fine.

ok , przeniosę U5901 z tej płyty z i7 , mam nadzieje ze sam procesor nie bedzie miał znaczenia , co prawda wolałbym ożywić właśnie tą płytę .

Podmieniłem U5901 z dwóch innych płyt z procesorami i7 i i3 na których pokazuje się napięcie na diodach PD0002 i PD0004 , te same RTS y wlutowałem na płytę z i5 która się uruchamia tylko z baterii , i tu brak napięć na diodach PD0002 i PD0004 , pokazuje się napięcie 20V na diodzie D12503 , dodatkowo wymieniłem gniazdo ładowania. Nadal to samo . Wychodzi na to że RTS-y działają, ktoś ma może jeszcze jakiś pomysł?

Measure the voltages to ground on pins 8, 21, 22, 25, 26, 27, 29, 30 of RTS chip.

voltages to ground on pins
8- 0V
21 - 0,97 V
22 - 3,32V
25 - 5,04 V
26 - 3,32 V
27 - 0 V
29 - 3,32V
30 - 0,019V

Are you sure there is 0V on anode (+ pin) of diode PD0002?
If so, measure the resistances to ground on both pins of diode PD0002.

resistances to ground
pim 1 - 240 kΩ pin 2 - 5,33 kΩ
napięcie na pinie 1 - 0,016V
co dziwne brak napięcia na pinie 10 U5901 , ten sam układ RTS podstawiony na 2 róznych płytach , z tym że na jednej płycie pokazuje się na PD002 i PD 0004 19,99V plus napięcia na rezystorach pomiarowych 20,35V i 9,32V na płycie która uruchamia się tylko z baterii nie ma napięć na tych rezystorach . Zastanawia mnie jeszcze U6301 bo wymieniony był jako zamiennik z chin , a na płycie na której pokazują się napiecia na diodach i rezystorach jest orginalny układ U6301 .

The USB power distribution switch chip U12503 is also damaged and needs to be replaced.

U12503 wymieniony , od razu podskoczyło napięcie na PD0002 do 14,60 V czy nie trzeba by jeszcze wymienić U12501 ?

ostroda1981 napisał(a):czy nie trzeba by jeszcze wymienić U12501 ?

Why? In my opinion this chip has nothing to do with the current fault.

Remeasure the voltages to ground on pins 5, 30 of U5901.

voltages to ground on pins 5 - 3,24V
voltages to ground on pins 30 - 0,20 V

Poprawiłem lutowanie U12503 , na diodach PD0002 i PD0004 pokazało sie juz 19,94V na rezystorach pomiarowych tez ładnie 20,32V i 8,95V dodatkowo pokazało sie 0,11V na pinie 8 RTSa U5901 . Pozostaje brak napiecia na VCC5M .

The chip U12503 seems bad or badly soldered.

Poprawiłem lutowanie U12503 , na diodach PD0002 i PD0004 pokazało sie juz 19,94V na rezystorach pomiarowych tez ładnie 20,32V i 8,95V dodatkowo pokazało sie 0,11V na pinie 8 RTSa U5901 . Pozostaje brak napiecia na VCC5M .

- Measure the voltage to ground on coil PL0202.
- Measure the voltage to ground on pin 1 of transistor PQ0201.

PL0202 - 9V
PQ0201 pin 1 - 9V

- Measure the voltages to ground on pins 1, 5, 6, 9, 11 of chip PU0301.
Chip PU0301 pin count:


- Measure the voltages to ground on pins 1, 5, 6, 8 of chip PU0501.
Chip PU0501 pin count:
