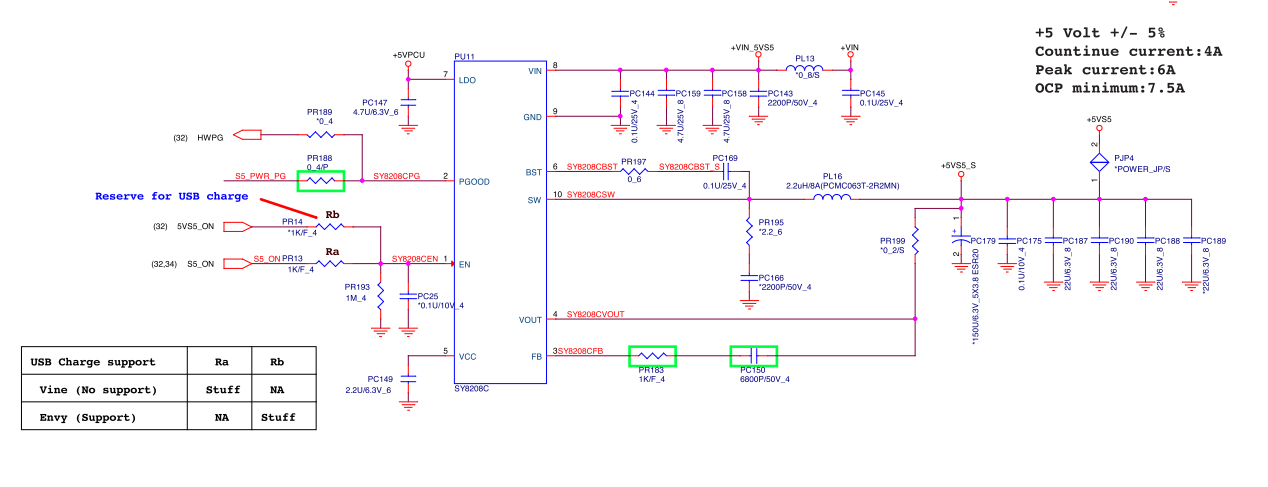

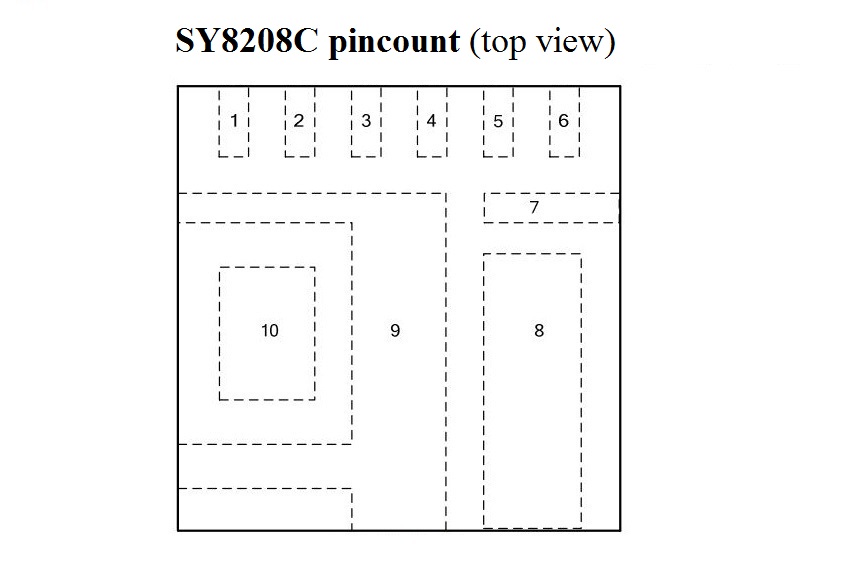

Trafił w moje ręce laptop na płycie AILG1 NM-A331 Rev 1.0 po próbie naprawy. Brak było przetwornicy PU905. Na forum znalazłem że jest to przetwornica SY8208C. Doczytałem się w sieci że jest to układ dostarczający napięcia 5V. Czy dobrze kombinuję? Kupiłem dwie przetwornice SY8208C oraz SY8208BQNC i za każdym razem na wyjściu LDO (5 noga) jest 3,3V (marking code MS5TJ). W podobnej płycie ACLU9/ACLU0 NM-A311 REV.1.0 podobne układy dostarczały napięć 3,3V (marking code ND4MD) oraz 5V (marking code MT4NF). I teraz nie jestem pewny czy wstawiam właściwy układ...
Regole del forum: Clicca per leggere le regole del forum
- Il titolo dell'argomento deve contenere: marca e modello completo del dispositivo e la breve descrizione del problema.
- Il messaggio di argomento dovrebbe contenere: un identificatore PCB (in caso di riparazioni hardware), descrizione estesa del problema, cosa è stato controllato/sostituito/misurato, eventuali conclusioni e la domanda. Se non riesci a individuare un identificatore PCB, leggi QUESTO ARGOMENTO. Se non riesci ancora a individuare un identificatore PCB, invia foto chiare di entrambi i lati della scheda madre; è necessario rimuovere qualsiasi pellicola o altri elementi che potrebbero coprire questo identificatore.
- Prima di pubblicare un nuovo argomento, leggere tutti gli argomenti nel subforum CORSI e fare una diagnosi preliminare basata sul contenuto di questi corsi.
- È VIETATO caricare diagrami completi, file BIOS / firmware o qualsiasi altro tipo di documentazione (o collegarsi a siti Web con tali file). Puoi caricare solo una piccola parte della documentazione o collegarti al file del BIOS nel subforum BIOS FILE NON VERIFICATI. Non è consentito caricare più di una pagina completa di istruzioni/diagrami per singolo argomento. Il file che carichi non deve contenere filigrane, contrassegni "Riservati", link o indirizzi email e non può essere protetto da password.
- È consentito descrivere un solo dispositivo difettoso per singolo argomento - dovresti sempre aprire un nuovo argomento per ogni dispositivo successivo.
- La richiesta degli diagrami completi, dei file BoardView, dei file BIOS o di qualsiasi altro tipo di documentazione NON È CONSENTITA in questo subforum. Se hai bisogno di chiedere uno di questi, dovresti aprire un nuovo argomento nel subforum DOCUMENTAZIONE E RICHIESTA BIOS/EFI.
Questo argomento è contrassegnato come D'ARCHIVIO. Rispondi solo se il tuo messaggio contiene la soluzione (Termini e Condizioni p. 12.1).
Re: Lenovo B70-80 prośba o identyfikację elementu
da Google Adsense [BOT] • 16 novembre 2017, 18:48
Re: Lenovo B70-80 prośba o identyfikację elementu
da Google Adsense [BOT] • 16 novembre 2017, 19:20
