#1 Lenovo B50-80, LA-B092P rev 3.0, brak reakcji na zasilanie.

przez altechsrw • 23 lipca 2019, 14:42
Witam. Po podłączeniu do zasilacza pobór prądu 0A. Tylko na PL302 jest napięcie 2.73V na innych cewkach 0V. Bateria RTC 3V
Rezystancja względem masy:
PL302 - powyżej 20M Ohm
PL802 - 127,7 Ohm
PL1102 - 14,4 Ohm
PL502 - 490 Ohm
PL402 - 24,1 Ohm, po zdjęciu PJ401 46k Ohm
PL404 - 16,7 Ohm, po zdjęciu PJ402 73,4k Ohm

Dodatkowo zauważyłem bardzo słabe przebarwienie na KBC ale nie mogę jednoznacznie stwierdzić że to jakieś uszkodzenie. Proszę o pomoc w diagnozie.

Re: Lenovo B50-80, LA-B092P rev 3.0, brak reakcji na zasilanie.

przez Google Adsense [BOT] • 23 lipca 2019, 14:42

#2 Re: Lenovo B50-80, LAB092P rev 3.0, brak reakcji na zasilanie.

przez rager24 • 23 lipca 2019, 15:16
PL402 i PL404 na obu zbyt niska oporność. Mierzyłeś rezystancję z odłączonym zasilaczem/baterią i odczekałeś chwilę żeby się rozładowały kondensatory? Możesz na obu wykonać próbę zwarciową zaczynając od 1V

#3 Re: Lenovo B50-80, LAB092P rev 3.0, brak reakcji na zasilanie.

przez altechsrw • 26 lipca 2019, 11:41
Pomiary rezystancji robiłem kilak razy i zawsze tak samo. Na linii 5V grzeje się U13 na linii 3V nie wykryłem elementów które się grzeją. Po zdjęciu U13 i zalutowaniu zworek na PJ401 27,1 Ohm a na PL402 57,8 Ohm

#5 Re: Lenovo B50-80, LAB092P rev 3.0, brak reakcji na zasilanie.

przez matic • 26 lipca 2019, 13:48
Measure the resistances to ground on all pins of USB ports (pins 1, 2, 3 of USB 2.0 ports, pins 1, 2, 3, 5, 6, 8, 9 of USB 3.0 ports).
No need to specify all of the measurements, specify only those that are lower then 1kΩ (if any).

#6 Re: Lenovo B50-80, LAB092P rev 3.0, brak reakcji na zasilanie.

przez altechsrw • 29 lipca 2019, 14:46
Na portach USB 3.1 wszystkie piny oprócz GND mają powyżej 1k Ohm.

#7 Re: Lenovo B50-80, LAB092P rev 3.0, brak reakcji na zasilanie.

przez matic • 29 lipca 2019, 20:18
Remove the components PJ701, R188, PU801 and remeasure the resistance to ground on coil PL402.

#8 Re: Lenovo B50-80, LAB092P rev 3.0, brak reakcji na zasilanie.

przez altechsrw • 30 lipca 2019, 10:24
Nie mogę znaleźć R188. Mogę prosić o zdjęcie? Chodziło o usuniecie PU801 czy PJ801?

#9 Re: Lenovo B50-80, LAB092P rev 3.0, brak reakcji na zasilanie.

przez matic • 30 lipca 2019, 12:44

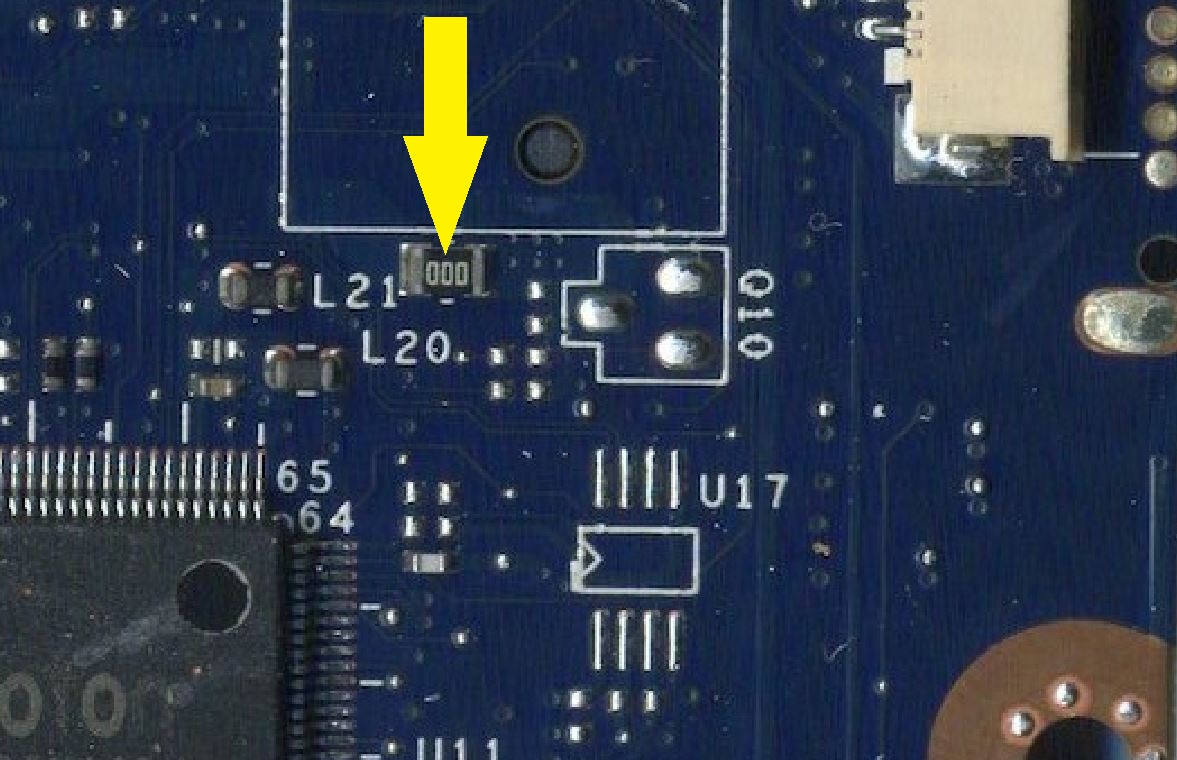

altechsrw napisał(a):Nie mogę znaleźć R188. Mogę prosić o zdjęcie?
Obrazek

altechsrw napisał(a):Chodziło o usuniecie PU801 czy PJ801?
Remove PU801 only. No need to remove the jumper.

#10 Re: Lenovo B50-80, LAB092P rev 3.0, brak reakcji na zasilanie.

przez altechsrw • 30 lipca 2019, 16:23
27,5 Ohm na PL402

#11 Re: Lenovo B50-80, LAB092P rev 3.0, brak reakcji na zasilanie.  [ROZWIĄZANY] 

przez matic • 30 lipca 2019, 21:32
altechsrw napisał(a):27,5 Ohm na PL402
Unfortunately it seems that the APU hybrid is bad.
To be sure, you should remove the APU from the board and check that resistance again.

#12 Re: Lenovo B50-80, LAB092P rev 3.0, brak reakcji na zasilanie.

przez altechsrw • 31 lipca 2019, 14:43
Ok. Dzięki za pomoc.
