#1 Lenovo 100-15IBY - brak obrazu

przez PrEzEz96 • 24 lutego 2020, 11:24
Cześć, na stole Lenovo 100-15IBY
płyta: NM-A681,
CPU: SR23Y,
GPU: N16V-GM-B1

Sprzęt reaguje na power jednak pobór zachowuje się dziwnie. Sama płyta plus zasilacz pobór 0,023a po włączniku pobór spada do 0,014a zapala się dioda zasilania. Napięcia tylko na cewkach 3/5V. Programowany bios bez zmian.

Re: Lenovo 100-15IBY - brak obrazu

przez Google Adsense [BOT] • 24 lutego 2020, 11:24

#2 Re: Lenovo 100-15IBY - brak obrazu

przez terabajt • 24 lutego 2020, 15:24
Witam,
Jaki jest opór na wszystkich cewkach względem masy?

#3 Re: Lenovo 100-15IBY - brak obrazu

przez PrEzEz96 • 24 lutego 2020, 16:51
PL9- 58,4Ohm
PL302-O.L
PL701-149,1Ohm
PL705-9,1Ohm
PL706-9,1Ohm
PL501-175,5Ohm
PL304-73kOhm
PL303-22,1kOhm

#5 Re: Lenovo 100-15IBY - brak obrazu

przez PrEzEz96 • 25 lutego 2020, 14:51
PU501
1- 19V
2- 0V
3- 3,36V
4- 0V
5- 0V
6- 0V
7- 0V
8- 0V
9- 0V
10- 3,07V
11- 0V
12- 0V
13- 0V
14- 0V
15- 0V
16- 3,35V

#7 Re: Lenovo 100-15IBY - brak obrazu

przez PrEzEz96 • 28 lutego 2020, 14:45
PU501 wymienione jednak nic się nie zmieniło. Napięcia na PU501 bez zmian. Sprzęt zachowuje się dokładnie tak samo jak opisałem w #1

#9 Re: Lenovo 100-15IBY - brak obrazu

przez PrEzEz96 • 28 lutego 2020, 16:44
PU501 po rozlutowaniu PJ502, PJ503
1- 19V
2- 0V
3- 3,36V
4- 0V
5- 0V
6- 0V
7- 0V
8- 0V
9- 0V
10- 3,07V
11- 0V
12- 0V
13- 0V
14- 0V
15- 0V
16- 3,33V

#11 Re: Lenovo 100-15IBY - brak obrazu

przez PrEzEz96 • 2 marca 2020, 13:06
PL501- 50kOhm

#13 Re: Lenovo 100-15IBY - brak obrazu

przez PrEzEz96 • 3 marca 2020, 16:30
Przetwornica PU501 wymieniona na drugą nową efekt ten sam. Nic się nie zmieniło ;/

#15 Re: Lenovo 100-15IBY - brak obrazu

przez PrEzEz96 • 4 marca 2020, 13:27

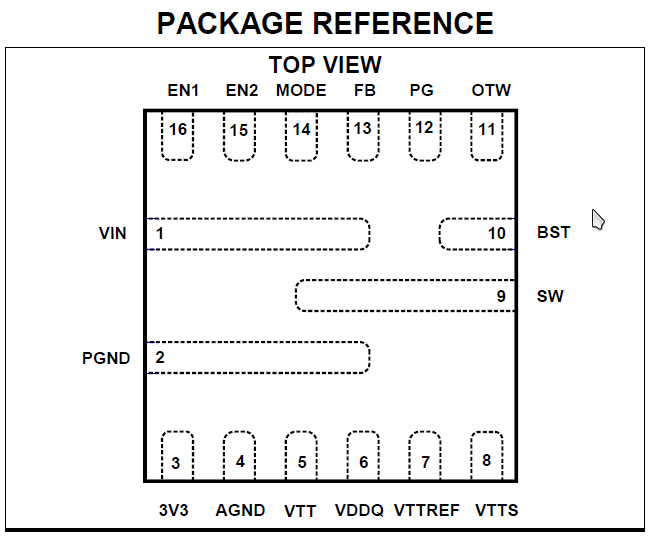

Pomiar wykonany zgodnie z schematem z zdjęcia.

#17 Re: Lenovo 100-15IBY - brak obrazu

przez PrEzEz96 • 13 marca 2020, 16:15
PU501 ponownie wymienione tym razem układ od innego dostawcy. Sytuacja bez zmian.

#18 Re: Lenovo 100-15IBY - brak obrazu

przez matic • 13 marca 2020, 23:14
With your measurements the chip PU501 is not broken, but the enable signal "SYSON" is missing.

Measure the voltages to ground on pins 3, 5, 8, 14 of chip U13, when the laptop is turned on (power LED is turned on).

#19 Re: Lenovo 100-15IBY - brak obrazu

przez PrEzEz96 • 16 marca 2020, 10:20
U13:
3-0V
5-0V
8-0V
14-0V

#20 Re: Lenovo 100-15IBY - brak obrazu

przez matic • 16 marca 2020, 12:07
Measure the voltages to ground on pins 2, 14, 18, 21, 73, 74, 85, 98, 106, 108, 109, 111 of KBC chip, when the laptop is turned off.
Measure the voltages to ground on pins of 18, 21, 30, 79, 93, 97, 107, 124, 128 of KBC chip, when the laptop is turned on (power LED is turned on).
Measure the voltages to ground on pins 86, 110 of KBC chip in the following cases:
a) Power button released.
b) Power button pressed.
