#1 Lenovo 100-15iby AIVP1/AIVP2 LA-C771P - jak potwierdzić uszkodzenie PCH (lub KBC)?

przez rainbowdash • 21 lutego 2022, 13:51
Proszę o informację jak potwierdzić uszkodzenie PCH (lub KBC) , które podejrzewam?

Płyta po podaniu zasilania startuje nie daje obrazu (ani na matryce ani na hdmi).
Podłączony dysk nie startuje.

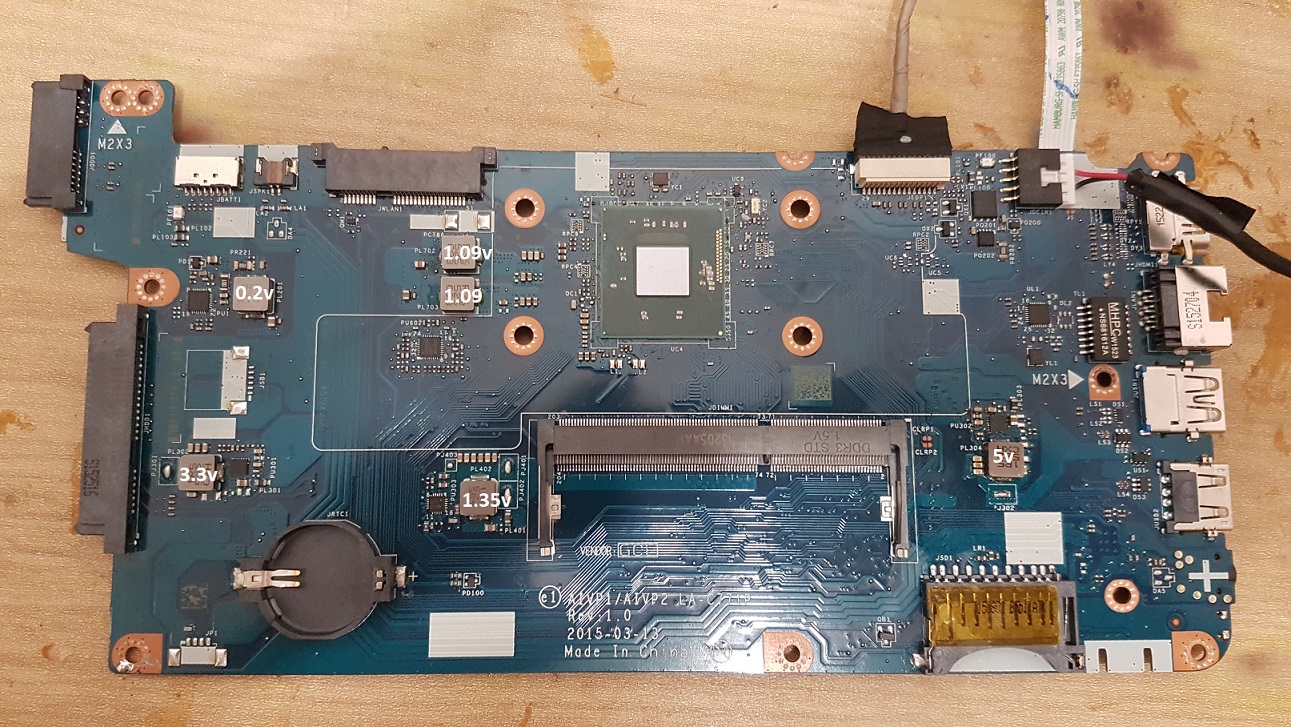

Na płycie obecne są wszystkie napięcia na cewkach (prawidłowe - foto)
Po uruchomieniu lekko nagrzewa się procesor.
Płyta nie podaje zasilania na matryce (brak sygnału inicjującego podanie zasilania)

Wsad bios wgrywany kilka razy (sprawdzone wsady).
Obrazek

Re: Lenovo 100-15iby AIVP1/AIVP2 LA-C771P - jak potwierdzić uszkodzenie PCH (lub KBC)?

przez Google Adsense [BOT] • 21 lutego 2022, 13:51

#2 Re: Lenovo 100-15iby AIVP1/AIVP2 LA-C771P

przez yasiu83 • 21 lutego 2022, 13:59
Cześć. Podaj rezystancje do masy ze wszystkich cewek.

#3 Re: Lenovo 100-15iby AIVP1/AIVP2 LA-C771P

przez rainbowdash • 21 lutego 2022, 14:26
PL304 - 5v - ciężko zmierzyć, raz 50kohm, raz 500kohm ale stabilizuje się na około 76kohm
PL402 - 1.35v - 2.5kohm
PL302 - 3.3v - podobnie jak PL304, z 3Mohm na 200kohm spada tak na około 37kohm
PL201 - 0.2v - 3Mohm i spada
PL702 - 1.09v - jak wyżej, ciężko zmierzyć
PL703- 1.09v - 20ohm

Tak naprawdę to tylko PL402 i PL703 mają normalne oporności.

#4 Re: Lenovo 100-15iby AIVP1/AIVP2 LA-C771P

przez yasiu83 • 21 lutego 2022, 16:57
Na pewno z miernikiem wszystko ok? Masz jakiś inny miernik? Według mnie na PL402 powinno być ok 300-400Ω. Na PL702 też nie powinno być w MΩ, a kilkadziesiąt, może ponad 100Ω.

#5 Re: Lenovo 100-15iby AIVP1/AIVP2 LA-C771P

przez rainbowdash • 21 lutego 2022, 20:38
w temacie prawidłowych wartości rezystancji na cewkach, zgadzam sie z Toba całkowicie.
Natomiast, tu wartości 'pływają' podczas pomiaru i są jednak za wysokie (miernik 100% sprawny). Zastanawiające jest to, że napięcia są w tej sytuacji prawidłowe... nie wiem jak do tego podejść.
PL702 i 703 zasilają jeden procesor i o dziwo na jednej jest rezystancja OK a druga 'plywa'
