#1 Laptop ASUS M51K. Bateria CMOS nie trzyma czasu ani daty
przez proserwiscom • 16 grudnia 2014, 19:15
Zasady działu: Kliknij, aby przejrzeć zasady tego działu
- Tytuł wątku powinien zawierać markę i pełny model sprzętu oraz skrótowy opis usterki.
- Treść wątku powinna zawierać dokładny opis usterki, co zostało sprawdzone/wymienione/zmierzone, wyniki tych działań, oznaczenie kodowe PCB (w przypadku napraw hardware) oraz sformułowane pytanie. W przypadku problemów z odczytaniem oznaczenia kodowego PCB, należy przeczytać TEN WĄTEK. Jeśli nadal nie można znaleźć oznaczenia, należy zamieścić wyraźne zdjęcia obu stron płyty - należy przy tym usunąć wszelkie folie i moduły, mogące ewentualnie zasłaniać oznaczenia płyty.
- Przed napisaniem nowego tematu, każdy użytkownik zobowiązany jest zapoznać się z wątkami w dziale SZKOLENIA i na ich podstawie dokonać próby wstępnej diagnostyki uszkodzenia.
- Nie jest dozwolone umieszczanie załączników w postaci kompletnych dokumentacji, a także jakichkolwiek wsadów BIOS / firmware (do tego służy dział PLIKI BIOS DO WERYFIKACJI). Dozwolone jest wyłącznie umieszczenie fragmentu dokumentacji, który ułatwi autorowi diagnostykę/naprawę sprzętu z wątku. W jednym poście można zamieścić nie więcej, niż jedną stronę instrukcji/schematu. Plik nie może posiadać widocznych znaków wodnych, napisów "confidential", adresów email etc.
- Nie jest dozwolone zamieszczanie linków do plików, znajdujących się na innych stronach internetowych.
- Nie jest dozwolone zakładanie tematu, który opisuje usterkę więcej niż jednego sprzętu. W takich przypadkach należy utworzyć osobne wątki dla każdego sprzętu.
- Nie jest dozwolone pisanie tematu lub postu, mającego charakter zapytania o schemat, boardview, zdjęcia płyty, wsad BIOS lub instrukcję serwisową. Do takich zapytań służy dział ZAPYTANIA O DOKUMENTACJE/BIOS.
Re: Laptop ASUS M51K. Bateria CMOS nie trzyma czasu ani daty
przez Google Adsense [BOT] • 16 grudnia 2014, 19:15
#2 Re: Laptop ASUS M51K. Bateria CMOS nie trzyma czasu ani daty
przez Vogelek23 • 17 grudnia 2014, 06:54

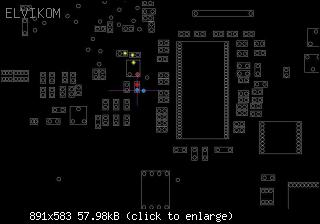

proserwiscom napisał(a):Proszę o kawałek schematu z obwodem baterii CMOS.Schematu brak, ale fragmenty z BoardView powinny wystarczyć. Plus baterii RTC trafia wprost na rezystor R2017 oraz testpoint T2033, zlokalizowane obok układu zegara systemowego (obrazek 1 - punkty niebieskie). Dalej, na diodę D2000 (obrazek 1 - punkty czerwone), zaś z diody - na kondensatory C2037 i C2038 (obrazek 1 - punkty żółte) oraz jednocześnie na pin +VCC_RTC mostka południowego U2000 (obrazek 2).
[url=https://www.elvikom.pl/obrazki/_f/f_0024453.jpg]
[/url] [url=https://www.elvikom.pl/obrazki/_f/f_0024454.jpg]
[/url]ELVIKOM LAB Ltd - Apple Repairs & PCB Design - Free Quotes! https://www.elvikom.co.uk
Jeśli skorzystałeś z mojej pomocy na Forum, możesz w ramach podziękowania wspomóc jego rozwój. Kliknij tutaj, aby dowiedzieć się więcej.
Jeśli skorzystałeś z mojej pomocy na Forum, możesz w ramach podziękowania wspomóc jego rozwój. Kliknij tutaj, aby dowiedzieć się więcej.
#3 Re: Laptop ASUS M51K. Bateria CMOS nie trzyma czasu ani daty
przez proserwiscom • 22 grudnia 2014, 10:26
Dziękuje za pomoc ale niestety nie udało mi się zlokalizować uszkodzenia. Napięcie 3,06V z baterii mam na kondensatorach C2037 i C2038. Żaden kwarc nie pracuje. Startują dopiero po włączeniu laptopa.
Komunikaty pojawiające się na matrycy po starcie:
A Hyper Transport link has failed (– pojawia się czasami)
CMOS Battery Low
CMOS Checksum Bad
CMOS Date/Time Not Set
F2 to Run Setup
F1 to load default values and continue
Zmiany ustawień w BIOS typu “Play POST Sound” są zapisywane. Natomiast Data, czas i Boot Device Priority wracają do ustawień fabrycznych. Flash BIOSU z poziomu BIOSU przez Start Easy Flash nie daje zmian w pracy. Laptop pozostawiony włączony przez dłuższy czas aż się nagrzeje daj efekt prawidłowej pracy. Można zapisać zmiany i nie wyświetla już błędów na starcie.
Dodam iż laptop pracuje na procesorze AMD Turion 64 x2 Mobile i wydaje mi się że zbyt szybko wentylator wchodzi na wysokie obroty będąc tylko w BIOS. Czyżby mostek południowy do rebalingu?
Komunikaty pojawiające się na matrycy po starcie:
A Hyper Transport link has failed (– pojawia się czasami)
CMOS Battery Low
CMOS Checksum Bad
CMOS Date/Time Not Set
F2 to Run Setup
F1 to load default values and continue
Zmiany ustawień w BIOS typu “Play POST Sound” są zapisywane. Natomiast Data, czas i Boot Device Priority wracają do ustawień fabrycznych. Flash BIOSU z poziomu BIOSU przez Start Easy Flash nie daje zmian w pracy. Laptop pozostawiony włączony przez dłuższy czas aż się nagrzeje daj efekt prawidłowej pracy. Można zapisać zmiany i nie wyświetla już błędów na starcie.
Dodam iż laptop pracuje na procesorze AMD Turion 64 x2 Mobile i wydaje mi się że zbyt szybko wentylator wchodzi na wysokie obroty będąc tylko w BIOS. Czyżby mostek południowy do rebalingu?
#4 Re: Laptop ASUS M51K. Bateria CMOS nie trzyma czasu ani daty [ROZWIĄZANY]
przez Vogelek23 • 22 grudnia 2014, 16:28
ELVIKOM LAB Ltd - Apple Repairs & PCB Design - Free Quotes! https://www.elvikom.co.uk
Jeśli skorzystałeś z mojej pomocy na Forum, możesz w ramach podziękowania wspomóc jego rozwój. Kliknij tutaj, aby dowiedzieć się więcej.
Jeśli skorzystałeś z mojej pomocy na Forum, możesz w ramach podziękowania wspomóc jego rozwój. Kliknij tutaj, aby dowiedzieć się więcej.
#5 Re: Laptop ASUS M51K. Bateria CMOS nie trzyma czasu ani daty
przez proserwiscom • 29 grudnia 2014, 09:56
Re: Laptop ASUS M51K. Bateria CMOS nie trzyma czasu ani daty
przez Google Adsense [BOT] • 29 grudnia 2014, 09:56
