Laptop ACER A315-51-52TW po zalaniu nie uruchamia się

Dzień dobry.
Laptop ACER A315-51-52TW płyta: DA0ZAVMB8G0 po zalaniu nie uruchamia się. Skorodowane elementy wymienione na nowe.
Brak napięć na cewkach.
Brak napicia na nogach 1-3 PQ1 (AON6414AL) na n. 5 20V.
Pomiary na odłączonej baterii.
Na BQ24780SRUYR brak ACDRV, jest VIN 20V.

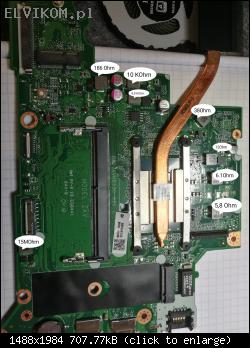

Opory na cewkach załączam na zdjęciu:

Proszę o pomoc.

Wstaw zdjęcie zalanego obszaru, podaj, co wymieniałeś.

Witam.
Załączam zdjęcie obszaru płyty przed czyszczeniem oraz wymianą układów.
Wymieniłem między innymi drabinkę rezystorową 10K, kondensatory układu PU16 - PC234, PC217, układ 6417A, poprawiłem lutowania na rezystorach pomiarowych R01(mają 0,45Ohm)

How about broken copper traces?

Tak, dzięki matic za wskazówkę.
Czy mogę prosić o pomoc w zidentyfikowaniu układu jaki powinien się tam znaleźć?

Wydaje mi się, że to pin 2 układu BAT54 ale nic mi nie pasuje względem schematu.

terabajt napisał(a):Wydaje mi się, że to pin 2 układu BAT54 ale nic mi nie pasuje względem schematu.

It is actually pin 1 of diode D1. Missing component is resistor R148 -> 1kΩ/5%, package 0402.

Also check, if the copper path is not broken in the highlighted area:

Also check, if the copper path is not broken in the highlighted area:

Between this points are short circuit. It's ok?


After addition R148 i have:
jumping 0.4 - 1.2 V on 3.3 and 5 COIL
0.2V on BATTERY COIL

terabajt napisał(a):Between this points are short circuit. It's ok?

Currently it is ok, but over time the connection may interrupt. I suggest you to remove solder mask in the area, where it seems darkened and solder the copper path to prevent further oxidation.
I use a "Fiberglass pencil" to remove the solder mask and clean the oxidation from copper paths.


Measure the voltages to ground on all pins od diode D1.
Measure the voltages to ground on pins 3, 6, 7, 9, 12, 13, 17, 20 of chip PU9.

D1:
pin 1: 2.5V
pin 2: 0.4V-1.0V
pin 3: 2.3V
PU9:
pin 3: 0.1V - 0.6V
pin 6: 0.1V - 0.6V
pin 7: 0V
pin 9: 0.3V - 2.0V
pin 12: 3.5 V - 4.2 V
pin 13: 0.5V - 1.3 V
pin 17: 0.3V - 2.2 V
pin 20: 0.1V - 0.7 V

Podaj napięcia na PU1 pin 4, 5, 6, 24, 28.

PU1
pin 4: 3.2V - 3.9V
pin 5: 0.7V
pin 6: 2.5 V
pin 24: 6 V
pin 28: 20V

Na PU1 pin 4 powinno być ok 25V, może być uszkodzony PU1.
Sprawdź jeszcze PQ1 czy jest sprawny.

Po wymianie PU1 i PQ1 sytuacja bez zmian.
PU1 -
n4: 3,2 - 3,9 V
n5: 0,7V
n6: 2,5V
n24: 6,0V
n28: 20V
na PQ1: n1-3: 3,2 - 3,9V
n4: 3,2 - 3,9v
n5: 20V

Measure the resistance to ground on pin 1 of transistor PQ1.

It's 3,1 MOhm and falling down.

Please, post a clear picture of charger chip PU1 board area with a nearby surroundings.

Is the picture clear enough?

Co tam jest przy 1 nóżce układu? Wygląda jakby lut wyparował. Między tymi dwoma poziomymi kondensatorami też coś jest.

terabajt napisał(a):na PQ1:
n1-3: 3,2 - 3,9V
n4: 3,2 - 3,9v

Wygląda jakby między bramką a źródłem było zwarcie.
Sprawdź również rezystory PR28, PR29.

Wygląda jakby między bramką a źródłem było zwarcie.

- no właśnie zwarcia nie ma, sprawdzałem

Sprawdź również rezystory PR28, PR29

jeden oraz drugi mają po 4.02 KOhm

Co tam jest przy 1 nóżce układu? Wygląda jakby lut wyparował

sprawdziłem - jest połączenie między n1 PU1 a PC25, PC35

Między tymi dwoma poziomymi kondensatorami też coś jest.

- doczyściłem - to był topnik
Natomiast między n1 a n2 PU1 jest zwarcie.
Czy powinno być?
