Re: Re: Karta graficzna MXM MS-1W0V1 zwarcie na zasilaniu
da Google Adsense [BOT] • 10 luglio 2025, 09:52
Did it burn out even with the coil CHOKE4 removed?
If so, measure the following resistances:
a) Between pin 3 of transistor PQ20 and pin 2 of chip uP9509P.
b) Between pin 4 of transistor PQ20 and pin 24 of chip uP9509P.
c) Between pin 5 of transistor PQ20 and pin 23 of chip uP9509P.
d) Between pin 8 of transistor PQ20 and pin 15 of chip uP9509P.
e) Between pin 8 of transistor PQ20 and pin 24 of chip uP9509P.

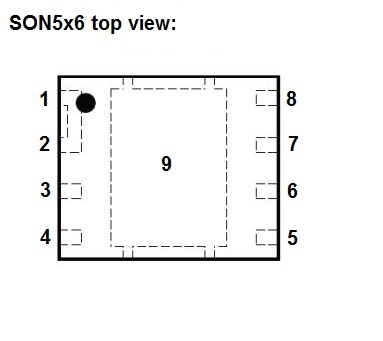

Transistor PQ20 pinout:
If so, measure the following resistances:
a) Between pin 3 of transistor PQ20 and pin 2 of chip uP9509P.
b) Between pin 4 of transistor PQ20 and pin 24 of chip uP9509P.
c) Between pin 5 of transistor PQ20 and pin 23 of chip uP9509P.
d) Between pin 8 of transistor PQ20 and pin 15 of chip uP9509P.
e) Between pin 8 of transistor PQ20 and pin 24 of chip uP9509P.
Transistor PQ20 pinout:
Re: Karta graficzna MXM MS-1W0V1 zwarcie na zasilaniu
da Google Adsense [BOT] • 10 luglio 2025, 17:16
