#1 Identyfikacja ukladu

by adrianeksor • 1 February 2026, 19:08

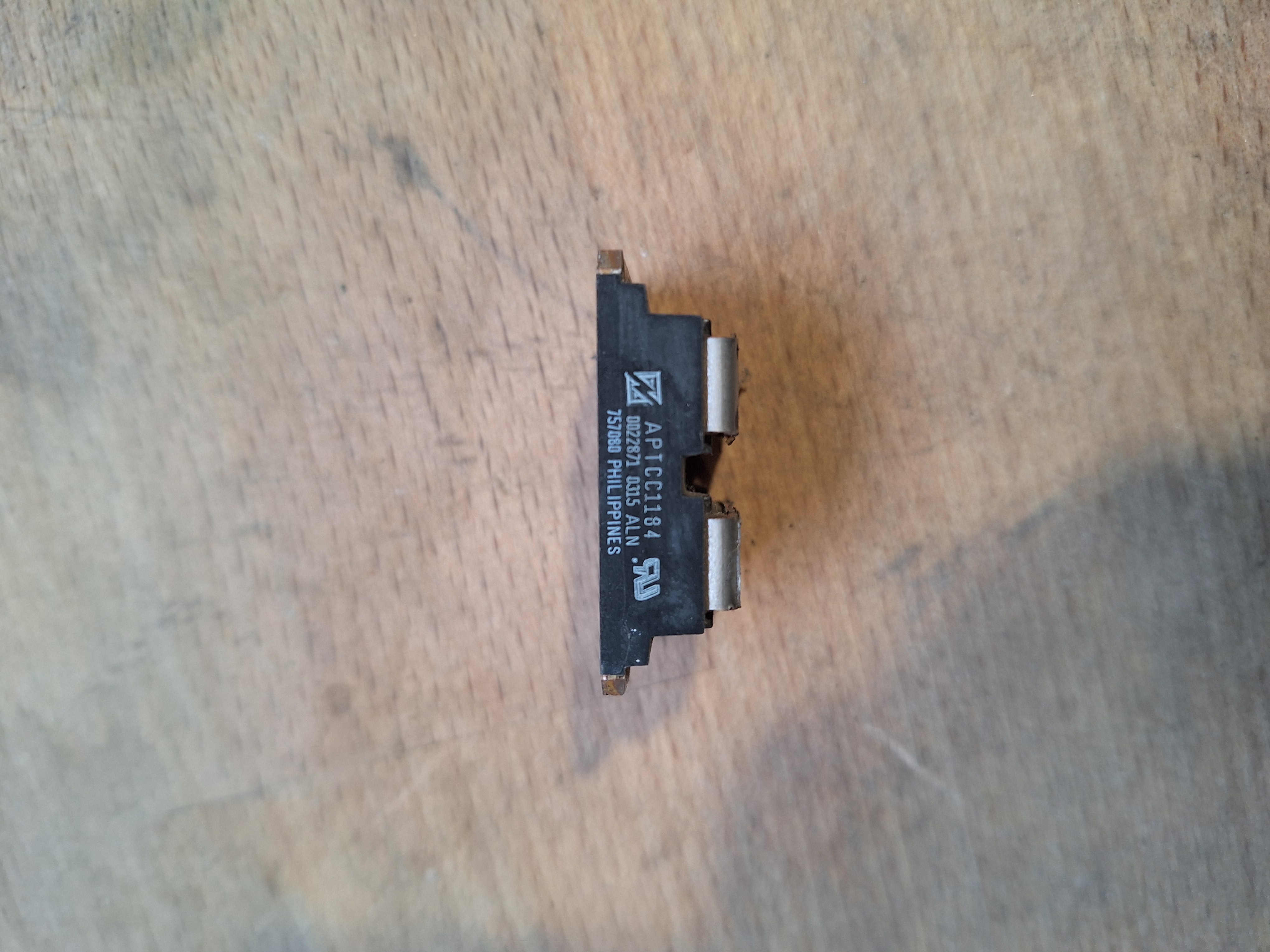

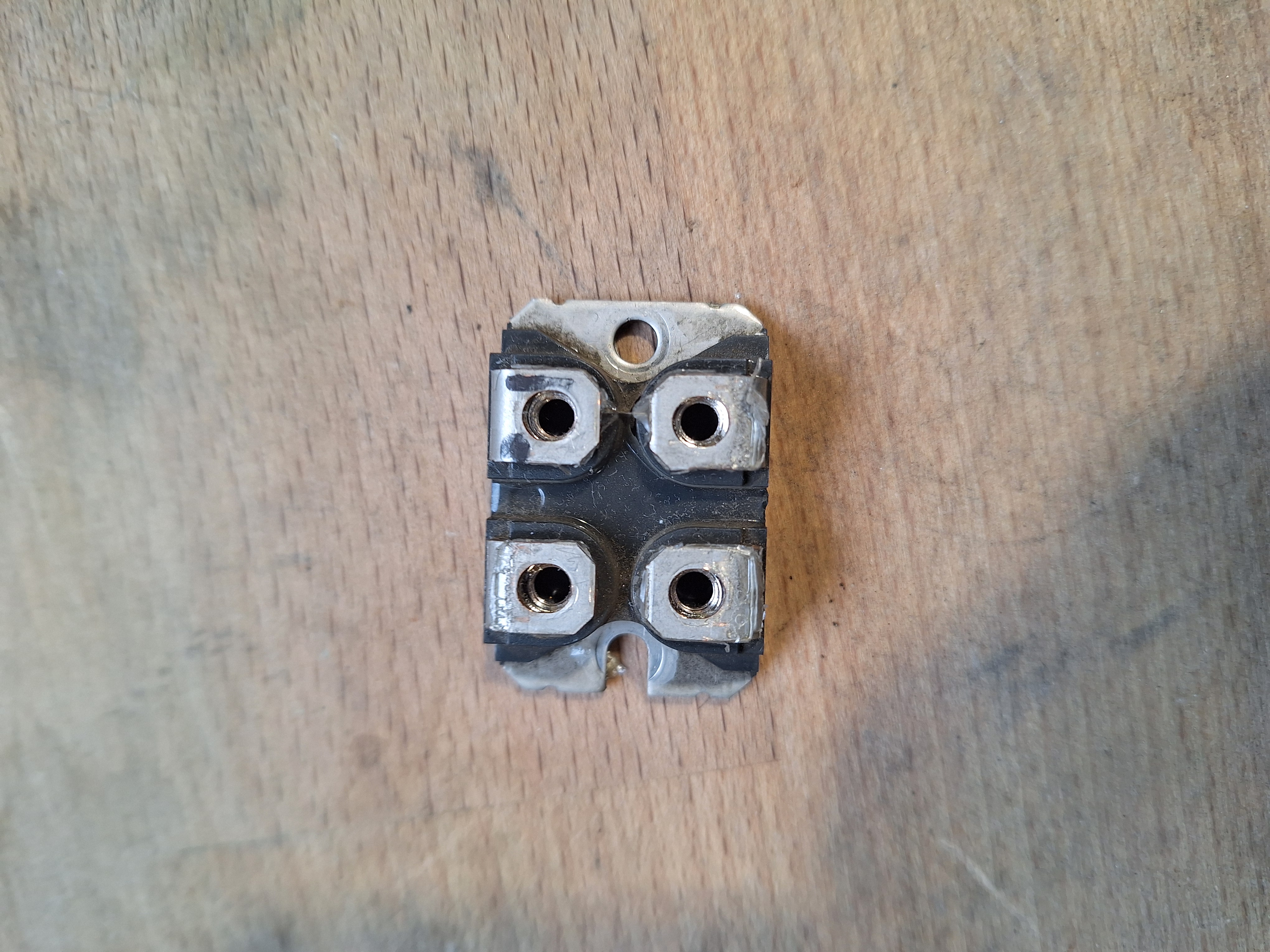

Witam układ znajduje sie w spawarce inwerterowej Fronius TransTig 2600. Rejon Płyty mocy. Tam powinny znajdować sie tranzystory IGBT. W tej wersji znajdują się układy zamieszczone na zdjęciu.

Prosze o dokumentację tego ukladu. Spawarka wyświetla kod błędu 117 . WSKAZUJE to między innymi na usterke bloku mocy. Wymieniłem już kondensator ktory znajduje sie powyżej. i dwa rezystory w obwodzie rozładowania. Był uszkodzony a rezystory spalone.
Opis układu.
APTCC1184

Re: Identyfikacja ukladu

by Google Adsense [BOT] • 1 February 2026, 19:08

#2 Re: Identyfikacja ukladu

by matic • 1 February 2026, 20:01
Hello!

It's an IGBT module (transistor with integrated diode) APTCC1184. I can't find the datasheet.
It's available from the Chinese.

The pinout is pretty standard - check the attached datasheet of the similar module.



You have to be logged in to view the files attached to this post.
