#1 Identyfikacja elementu Samsung NP535U3C płyta główna Lotus-13CML

przez maciek1221 • 21 października 2022, 09:27
Witam,

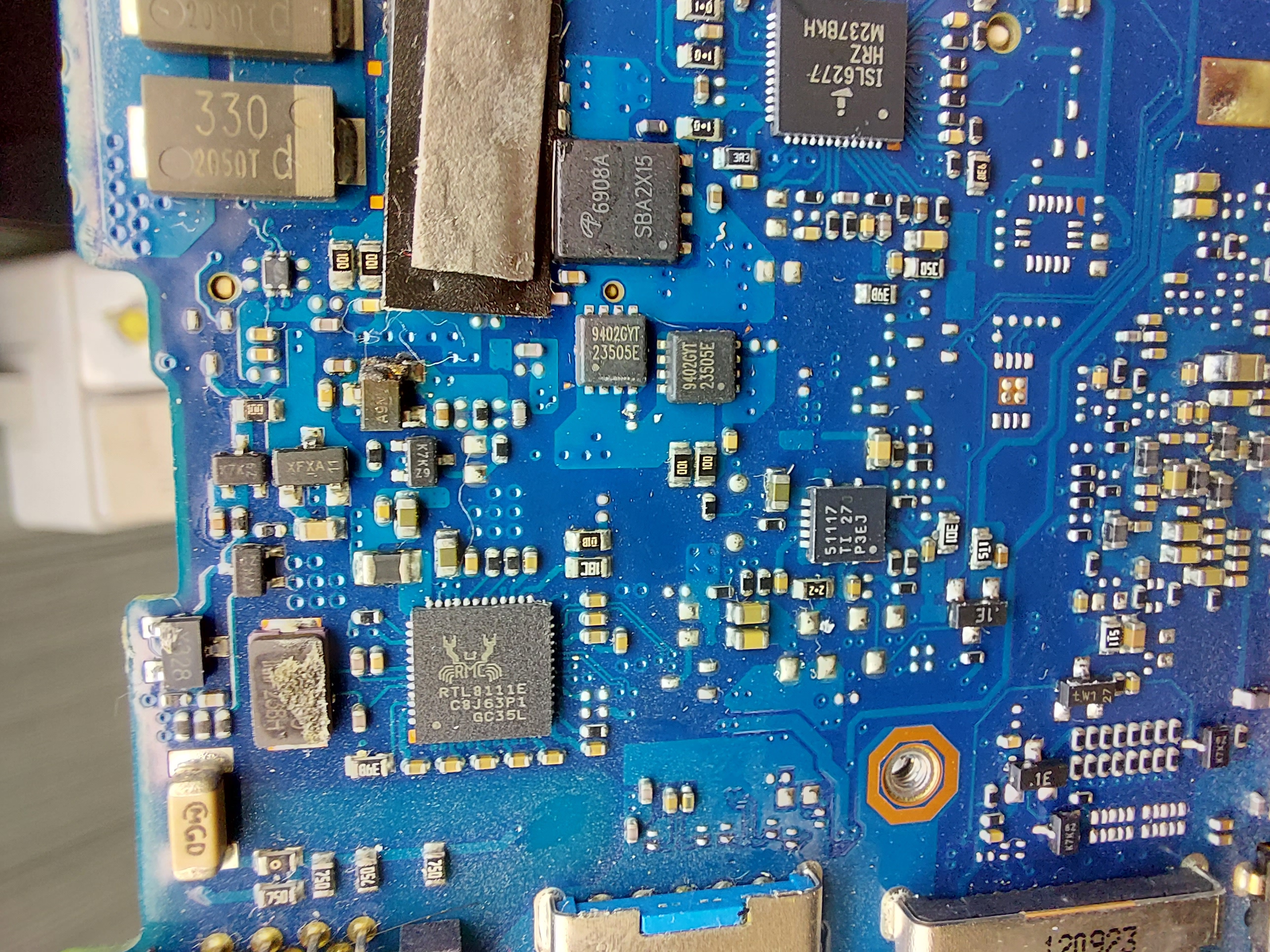

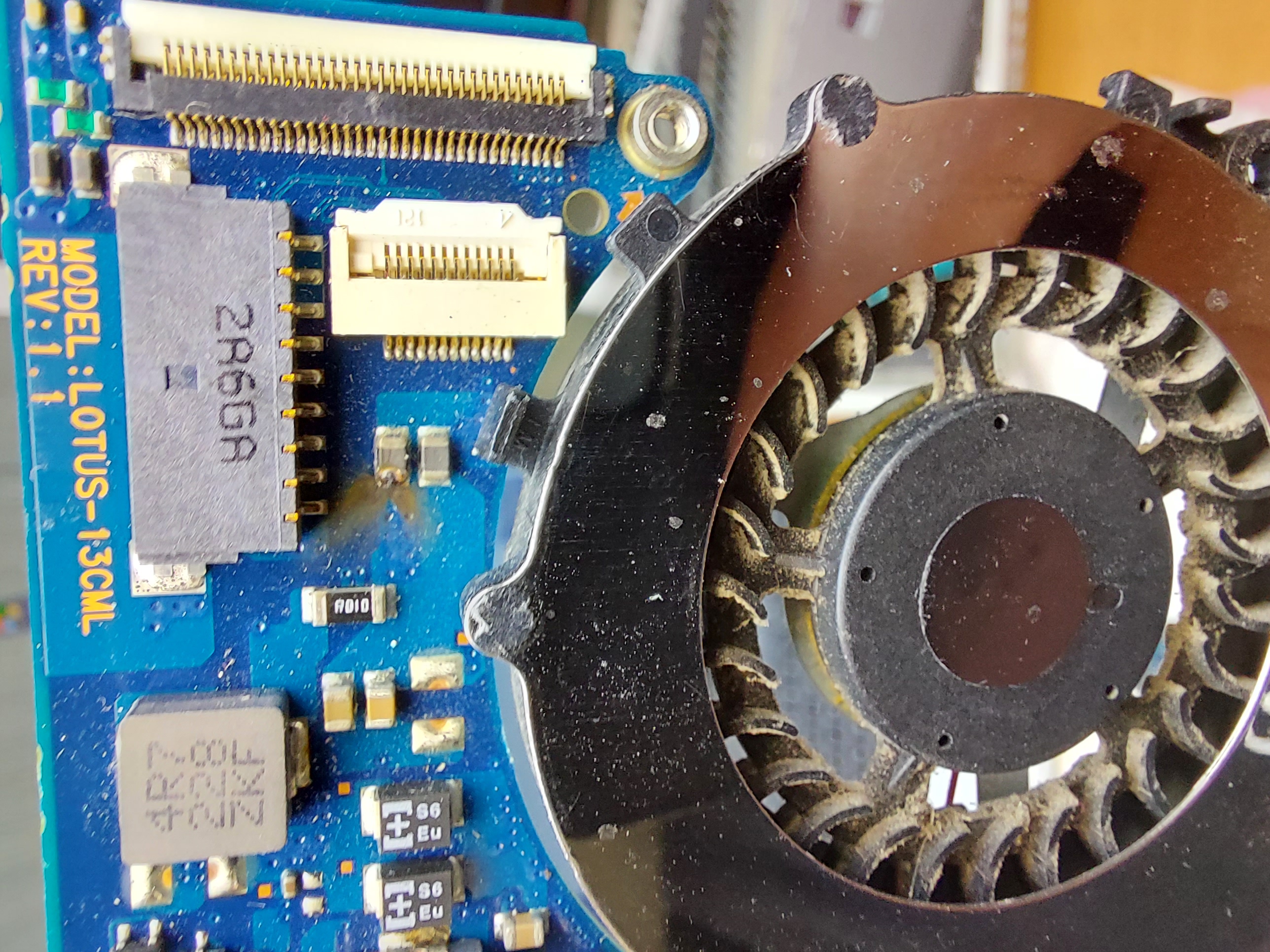

laptop Samsung NP535U3C, płyta główna Lotus-13CML rev.1.1, BA41-02118A UMT. Uszkodzony układ widoczny na zdjęciu oraz 1 cewka. Uszkodzenie powstało podczas zmiany matrycy przez klienta z podpiętą baterią laptopa, obecnie brak podświetlania matrycy.
Oznaczenie na układzie to A9NV.
Obrazek
Obrazek

Bazując na schemacie to może być AO3409L, ale nie jestem pewien...

Re: Identyfikacja elementu Samsung NP535U3C płyta główna Lotus-13CML

przez Google Adsense [BOT] • 21 października 2022, 09:27

#2 Re: Identyfikacja elementu Samsung NP535U3C płyta główna Lotus-13CML  [ROZWIĄZANY] 

przez matic • 21 października 2022, 09:43
Hello!

Yes, damaged component is transistor AO3409.
Datasheet at the attachment.

Another damaged component is ferrite bead HU-1M2012-121JT (120Ω @ 100MHz/4.2A, package 0805).
Datasheet at the attachment.



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

#3 Re: Identyfikacja elementu Samsung NP535U3C płyta główna Lotus-13CML

przez maciek1221 • 21 października 2022, 10:19
Dziękuję!
