#1 Huawei Matebook D14 DA0H96MBAF0 REV: F - identyfikacja elementu.

da pywoo • 30 dicembre 2020, 02:19
Huawei Matebook D14 DA0H96MBAF0 REV: F

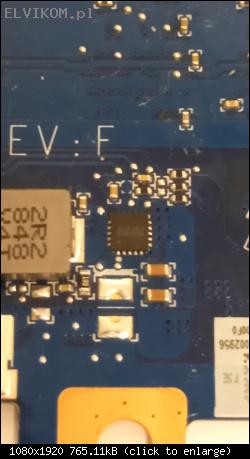

Czy może mi ktoś zidentyfikować element ze zdjęcia ?
No mojej płycie nie ma tego układu. Prawdopodobnie to układ przetwornicy.
Immagine

Re: Huawei Matebook D14 DA0H96MBAF0 REV: F - identyfikacja elementu.

da Google Adsense [BOT] • 30 dicembre 2020, 02:19

#2 Re: Huawei Matebook D14 DA0H96MBAF0 REV: F - identyfikacja elementu.

da kriskot • 30 dicembre 2020, 04:42
what marking or smd-code of this element

#3 Re: Huawei Matebook D14 DA0H96MBAF0 REV: F - identyfikacja elementu.

da pywoo • 30 dicembre 2020, 09:31
I don't know marking or smd code.
On my PCB I don't have this component at place where it shoud be.
Photo that I attached is not from my PCB.

I found on PCB the same component I think. There is only difference with value of one resistor.
Markimg on device is BACASJ

#4 Re: Huawei Matebook D14 DA0H96MBAF0 REV: F - identyfikacja elementu.

da matic • 31 dicembre 2020, 11:12
Please, post a pictures of both sides of the board.

#5 Re: Huawei Matebook D14 DA0H96MBAF0 REV: F - identyfikacja elementu.

da pywoo • 31 dicembre 2020, 12:54
It's not so good resolution but is the best I can do today.
Immagine
Immagine

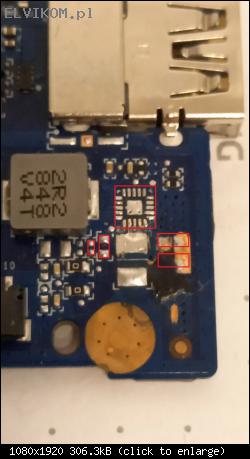

Area where should be IC
Immagine

Area where is similar IC with similar topology of C and R
Immagine

I get schemtaic from MateBook 13 NX8309 and I found very similar IC - TPS51396 but I'm not sure if it will fit to my board because there are some small diferences in connections.

#6 Re: Huawei Matebook D14 DA0H96MBAF0 REV: F - identyfikacja elementu.  [RISOLTO] 

da matic • 31 dicembre 2020, 13:20
I'm 90% sure the missing chip is Silergy SY8286BRAC

The values of additional missing components are probably as follows:
C1 (near 1Ω resistor) -> 100nF/25V, package 0402
C2 = C3 -> 10µF/25V, pacakage 0805.

#7 Re: Huawei Matebook D14 DA0H96MBAF0 REV: F - identyfikacja elementu.

da pywoo • 8 gennaio 2021, 23:03
Now you can be 100% sure.
I bought this ic and after soldering pcb is working.
