HP Zbook Studio G3 LA-C401P po zalaniu, 19V nie przechodzi pierwszego mosfeta.

HP Zbook Studio G3
LA-C401P REV: 2C
BQ24780S

Zalanie w obszarze zasilania / chargera.

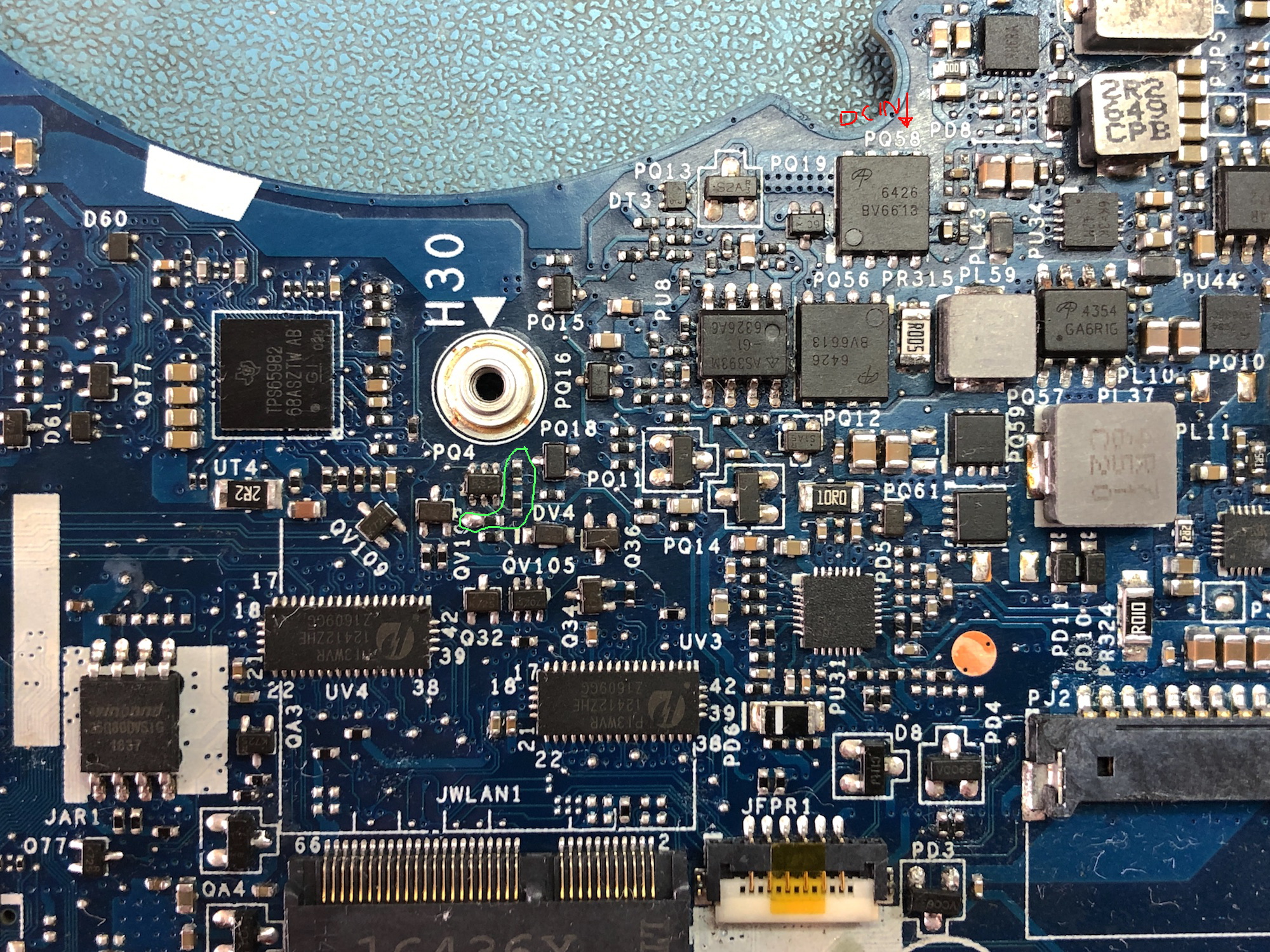

Załączam zdjęcie, praktycznie cały ten obszar był zalany. Spalone były 3 rezystory i ścieżka (zaznaczone na zielono).

Niestety schemat jest niedostępny więc nie znam wartości.

Obecnie 19V wchodzi na mosfeta PQ58, a za nim skacze napięcie w okolicach 0.5V, na bramce podobnie.
Natomiast za drugim mosfetem PQ56 napięcie skacze w okolicach 3V.
Dioda w gniazdku świeci i jak podałem 19V za drugiego mosfeta to płyta uruchomiła się z obrazem.

Charger był podstawiany - bez zmian. Mosfety są sprawne, bramki połączone z chargerem.

Napięcia na BQ24780S: (goła płyta bez baterii)
1. skacze 2.5 - 3.5V
2. skacze 2.5 - 3.5V
3. skacze 0 - 0.2V
4. skacze 0 - 0.2V
5. 0V
6. 2.58V
7. 0V
8. skacze <0.1V
9. skacze <1V
10. skacze <1V
11. skacze <1V
12. skacze <1V
13. 0V
14. skacze <1V
15. 0V
16. 0V
17. 0.21V
18. 0.24V
19. 0.21V
20. 0.21V
21. skacze <1V
22. 0V
23. 0V
24. 5.96V
25. 5.63V
26. 0.21V
27. 0.21V
28. 18.5V

janoszw написав:Załączam zdjęcie, praktycznie cały ten obszar był zalany.

Hello!
According to your picture there are even more corroded components. For example coil PL43 and small resistor near it, transistor PQ57, one pin of capacitor near PQ8, ... All corroded components should be replaced regardless of whether if they seems functional or not.

If you already done that, measure the following resistances:
a) Resistance between pin 4 of transistor PQ58 and pin 4 of transistor PQ56.
b) Resistance between pin 4 of transistor PQ58 and pin 4 of charger chip.
c) Resistance between pin 1 of transistor PQ58 and pin 3 of charger chip.

Corroded components were replaced.
a) 5 ohm
b) 4.3 kohm
c) 4.3 kohm

Replace the charger chip BQ24780S again. If possible get it from another vendor.

I have replaced the chip again. I took it from some working Toshiba motherboard and it's exactly the same. It must be something else tho.

Remeasure the voltages to ground on pins 1, 3, 4, 5, 6, 19, 24, 25, 28 of charger chip with connected power supply only (without battery).

1. jumping 2-4V
3. 0V
4. 0V
5. 0V
6. 2.57V
19. 0.21V
24. 5.96V
25. 5.62V
28. 18.41V

Both input protection transistors (PQ56, PQ58) 100% good?
Resistor PR315 good?
Measure the resistance to ground on resistor PR315.

Mosfets 100% good.
PR315 0Ohm
Resistance to ground on PR315: More than 13MOhm

Na przyszłość - ten laptop wymaga podłączonej baterii żeby się uruchomić.
