HP ZBOOK 15 G2, płyta LA-B381P REV: 1 - wentylator i diody działają na standby.

Witam wszystkich,
laptop HP ZBOOK 15 G2, płyta LA-B381P REV: 1 ZBL15

Mam nietypowy problem polegający na ciągłej pracy wentylatora i świeceniu diód Wifi oraz wyciszania w trybie standby, jak laptop jest wyłączony.
Po włączeniu wentylator się wyłącza i pracuje normalnie wtedy kiedy potrzeba.
Wgrałem inny wsad BIOS, nie pomogło, wyczyściłem oryginalny bios z ME Region też nie pomogło.
W trybie oczekiwania (standby) na wentylator podawane jest napięcie 5V - PU3 - pin 4 - pobór prądu przez płytę 0,110A.
Nie mogę nigdzie znaleźć schematu do tej płyty, więc jak ktoś posiada to proszę o pomoc.

Układ PU3 napięcia w trybie standby:
pin 1 - 0,00V
pin 2 - 5,00V
pin 3 - 0,00V
pin 4 - 5,02V
pin 5 - 5,02V

Układ PU3 napięcia w czasie normalnej pracy laptopa:
pin 1 - 2,37V
pin 2 - 5,00V
pin 3 - 0,00V
pin 4 - 1,51V
pin 5 - 5,02V

Czy układ PU3 jest uszkodzony, czy źle sterowany. Proszę o pomoc.

Hello!

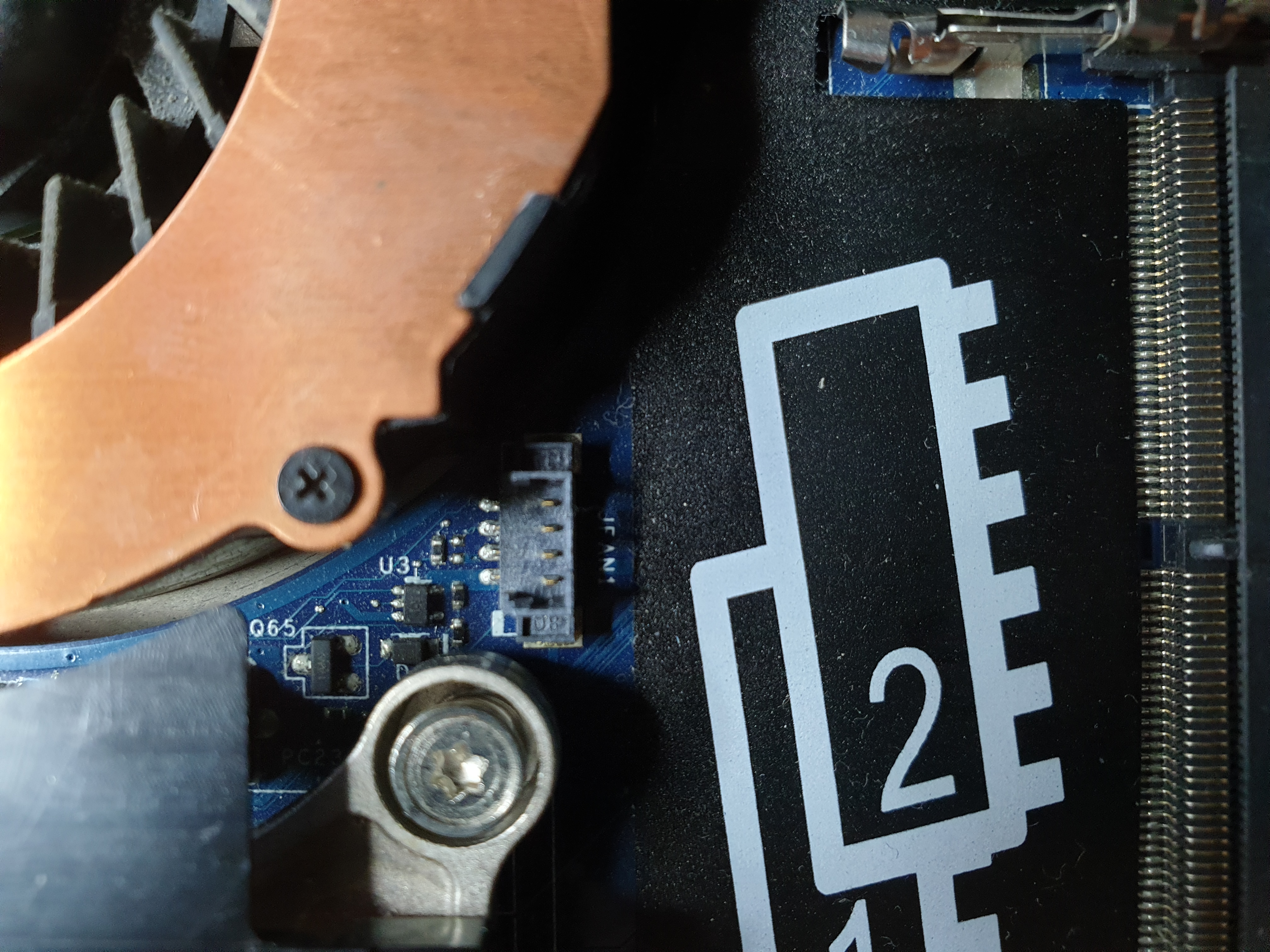

Please, specify the markings on chip U3.

Oznaczenie jest G1 lub G.1

Replace chip U3.

U3= TC7SET00F

Jest jakiś zamiennik ponieważ ciężko z dostępnością tego układu TC7SET00F.

There are many replacements available.
For example 74AHC1G00GV. It is available on TME, order number: 74AHC1G00GV.125

Wymieniłem U3 na nowy 74AHC1G00GV, ale nadal wentylator pracuje.
Gdzieś dostaje przebicia napięcia 5V na wyłączonym laptopie.

Remeasure the voltages to ground on all pins of chip U3.

matic ha scritto:Remeasure the voltages to ground on all pins of chip U3.

Układ PU3 napięcia w trybie standby:
pin 1 - 0,00V
pin 2 - 5,00V
pin 3 - 0,00V
pin 4 - 5,02V
pin 5 - 5,02V

Układ PU3 napięcia w czasie normalnej pracy laptopa:
pin 1 - 2,36V jak wentylator lekko pracuje, jak nie pracuje to 3,39V
pin 2 - 5,00V
pin 3 - 0,00V
pin 4 - 1,53V jak wentylator lekko pracuje, jak nie pracuje to 0,00V
pin 5 - 5,02V

Wgranie nowego wsadu KBC też nie pomogła, wentylator dalej się kręci.

Measure the voltages to ground on all pins of fan connector, when the fan does not spin and when the machine is turned off (fan spins).

matic ha scritto:Measure the voltages to ground on all pins of fan connector, when the fan does not spin and when the machine is turned off (fan spins).

Po włożeniu baterii lub zasilacza wentylator od razu się uruchamia i kręci na max, przy wyłączonym urządzeniu.
Po podłączeniu zasilacza wentylator się kręci:
pin 1 - 5,01V
pin 2 - 1,70V
pin 3 - 5,02V
pin 4 - 0,00V

Po włączeniu urządzenia gdy wentylator się zatrzymuje:
pin 1 - 5,01V
pin 2 - 3,38V
pin 3 - 0,00V
pin 4 - 0,00V

Po włączeniu urządzenia gdy wentylator lekko pracuje:
pin 1 - 5,01V
pin 2 - 1,50 - 1,70V
pin 3 - 1,68V
pin 4 - 0,00V

Wentylator podmieniony na inny, brak zmian.
Dalej pracuje.

Try to replace the KBC chip.

matic ha scritto:Try to replace the KBC chip.

Tutaj jest KBC MEC1322-NU czy jego trzeba programować?

krisark ha scritto:

matic ha scritto:Try to replace the KBC chip.

Tutaj jest KBC MEC1322-NU czy jego trzeba programować?

No, this KBC chip does not require programming.

Miałem identyczny przypadek w laptopie HP, niestety nie pamiętam modelu. Uszkodzony był regulator ładowania USB, dokładnie był to TPS2540. sprawdź czy masz taki na płycie i czy się nie grzeje.

matic ha scritto:Try to replace the KBC chip.

KBC wymieniony, bez zmian dalej wentylator się kręci.

Chyba bez schematu będzie ciężko w ciemno to naprawić?

kopi ha scritto:Miałem identyczny przypadek w laptopie HP, niestety nie pamiętam modelu. Uszkodzony był regulator ładowania USB, dokładnie był to TPS2540. sprawdź czy masz taki na płycie i czy się nie grzeje.

Nic się nie grzeje na płycie nawet na termowizji nic nie widać. Tego układu TPS2540 nie znalazłem.

Takie zachowanie może być skutkiem ciągłego zasilania obwodów normalnie wyłączanych w trybach S3-S5. Nie ma schematu tej płyty więc trudno mi dokładnie napisać ale do prześledzenia są układy załączania napięć 5V i 3,3V czyli sygnał SUSP oraz tranzystory i klucze którymi on steruje.

Bez schematu to dość trudne i czasochłonne. Dzięki za pomoc.
