HP PROOBOOK 440 G9 DA0X8SMB8H1 REV:H identyfikacja elementów

Witam,

Był już wątek o tym samym tytule i w zasadzie z prawie identycznym problemem, mianowicie laptop po zalaniu i podczas czyszczenia oderwane zostały elementy i nie wiem jakie (czy to rezystory, kondensatory, czy też jedne i drugie albo co innego).

U mnie jednak ma to miejsce w okolicy KBC.

laptop: HP 440 G9
Płyta główna: DA0X8SMB8H1 REV:H
kbc: Nuvoton NPCX998HA0BX

Będę wdzięczny za odpowiedź, albo jak ktoś posiada schemat do tej płyty w tej wersji, bądź jakiś boardview, bo na tej płycie elementy nie są oznaczone żadnymi numerami. Z góry dziękuję

Co najmniej jeden z zaznaczonych elementów nie jest obsadzony. Jaki dokładnie jest problem z tą płytą? Podłączałeś zasilanie, próbowałeś ją włączyć?

Laptop nie chce się włączyć, a włącznik ma na klawiaturze, która została zalana. Nie mając boardview nie wiem który pin na złączu klawiatury jest pinem KBSWON i który jest +3V żeby je zewrzeć i spróbować ją włączyć. Póki co czekam na nową klawiaturę, ale w międzyczasie chciałem wlutować brakujące elementy

Zamieść zdjęcie złącza klawiatury.

Wybacz tyle ciszy, nie miałem czasu przy kompie w ostatnich dniach. Oto zdjęcie złącza



co więcej znalazłem zdjęcie tej płyty z jakiegoś sklepu. Może nie jest najlepszej jakości, ale widać, ze przynajmniej jeden z tych zerwanych padów jest obsadzony. Bardzo mnie ciekawi jaki to element i jakie powinien mieć wartości

A więc: laptop się nie uruchamia. Sprawdziłem obwód zasilania i okazało się że mosfet B07N03 był uszkodzony, więc go wymieniłem. Po wymianie płyta dalej nie startuje, a prąd z głównej linii zasilania dochodzi tylko do wcześniej napotkanego mosfetu ZB08P03, który jak wiem jest typu P więc żeby wystartował musi mieć mniejsze napięcie na bramie niż na źródle, a na bramę dostaje takie samo jak na źródło, więc nie przepuszcza. Gdy podlutowałem się zasilaczem serwisowym okazuje się że napięcie dochodzi do ZB08P03 i nie przechodzi dalej, a prąd pobierany przez płytę jest zerowy. Pod termowizją nie widać żadnego grzania.

Which charger chip is on this board?

LucianWerewolf napisał(a):który pin na złączu klawiatury jest pinem KBSWON i który jest +3V żeby je zewrzeć i spróbować ją włączyć

на 7 контакте слева при нажатии на клавиатуру кнопку включения на этом выводе мультиметром 200 Ом

matic napisał(a):Which charger chip is on this board?

BQ24800

Test pinów:
Pin 1 i 2 (wg dokumentu to odpowiednio ACN i ACP) 19,6v;
Pin 28 (VCC) jest 19,04v;
Pin 6 ACDET podaje 3,35v;
Pin 5 ACOK daje 37mv, czyli tu coś nie gra;
Pin 24 REGN 6v, ale rezystancja do masy przy odłączonym zasilaniu 300mohm, czyli poniżej 1ohm;
Pin 4 ACDRV ma 25,7v, zdaje się, że za wysoko;
Pin 3 CMSRC ma 19,7v;

liovagr napisał(a):на 7 контакте слева при нажатии на клавиатуру кнопку включения на этом выводе мультиметром 200 Ом

Dziękuję. Mam już nową klawiaturę, ale to nadal warto wiedzieć

Dla pewności wymieniłem mosfet ZB08P03. Nic to nie zmieniło. Nadal na bramkę dostaje on 19v, więc się nie otwiera. Te napięcie dostaje z elementu, którego nie mogę zidentyfikować. Ma oznaczenie M7Q2, ale nie mogę znaleźć informacji co to w ogóle jest. Ma on nietypowe napięcia na swoich pinach. Pokażę na zdjęciu poniżej:


A tak wygląda na płycie bez opisu


Dodatkowo, pokazana poniżej linia jest połączona z masą (gnd). Nie wiem czy powinno tak być.

LucianWerewolf napisał(a):Pin 24 REGN 6v, ale rezystancja do masy przy odłączonym zasilaniu 300mohm, czyli poniżej 1ohm;

How it's possible that you have a voltage of 6V on this pin and at the same time a short circuit to ground?

LucianWerewolf napisał(a):Te napięcie dostaje z elementu, którego nie mogę zidentyfikować. Ma oznaczenie M7Q2, ale nie mogę znaleźć informacji co to w ogóle jest.

It's a dual transistor MMDT2907AQ. Datasheet attached.

matic napisał(a):How it's possible that you have a voltage of 6V on this pin and at the same time a short circuit to ground?

Nie wiem. Brak schematu do tej płyty nie pomaga
Być może jest gdzieś zwarty kondensator i tamtędy prąd ucieka.
Czy jest możliwe że jest wiele kondensatorów w różnych miejscach płyty mających połączenie z masą po obu stronach? Mam tu taki przypadek.
Zaznaczyłem je na zdjęciu. Niektóre pojedyncze, a pod procesorem cała grupa. Nie rozumiem. Muszę zdjąć dosłownie każdy kondensator i sprawdzić każdy osobno?

Measure the voltages to ground on pins 1, 4, 5 of transistors A, B.

matic napisał(a):Measure the voltages to ground on pins 1, 4, 5 of transistors A, B.
[ Obrazek ]

Transistor A:
S: 19,86v
G: 6,12v
D: 19,86v

Transistor B:
S: 19,83v
G: 18,06v
D: 19,86v

Measure the resistances between listed pins of transistor B:
- Between pin 1 and pin 4.
- Between pin 1 and pin 5.
- Between pin 4 and pin 5.

Also measure the resistance between pin 4 of transistor A and pin 4 of transistor B.

Mierzone na płycie nie podłączonej do zasilania.
B:
pin1 -> pin4: czarna sonda na pin 1, czerwona sonda na pin 4: 90kΩ i rośnie. Podłączone odwrotnie: 390kΩ i spada
pin1 -> pin5: czarna sonda na pin 1, czerwona sonda na pin 5: 3500kΩ i rośnie. Podłączone odwrotnie: OL
pin4 -> pin5: czarna sonda na pin 4, czerwona sonda na pin 5: 455kΩ i rośnie. Podłączone odwrotnie: OL

A-pin4 -> B-pin4: 190kΩ

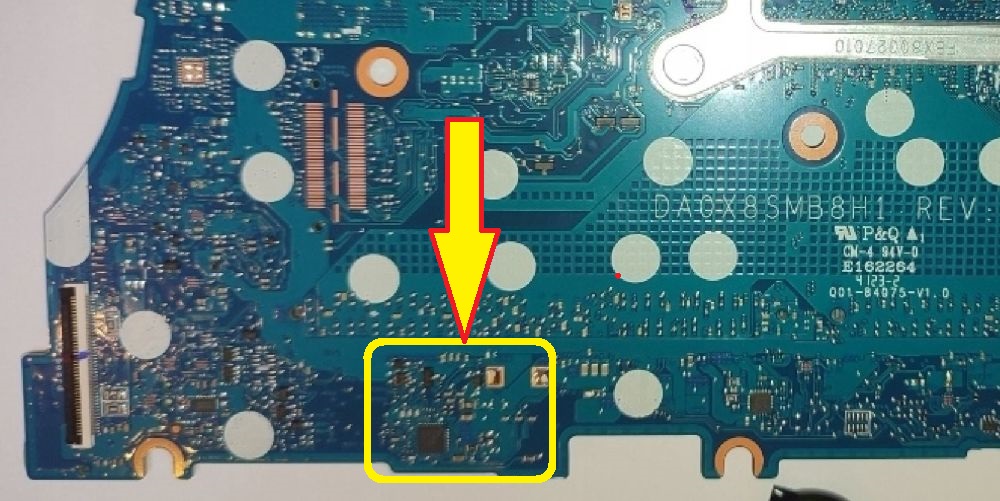

Please, post a clear picture of marked area of the board:

matic napisał(a):Please, post a clear picture of marked area of the board:
[ Obrazek ]

Ok:

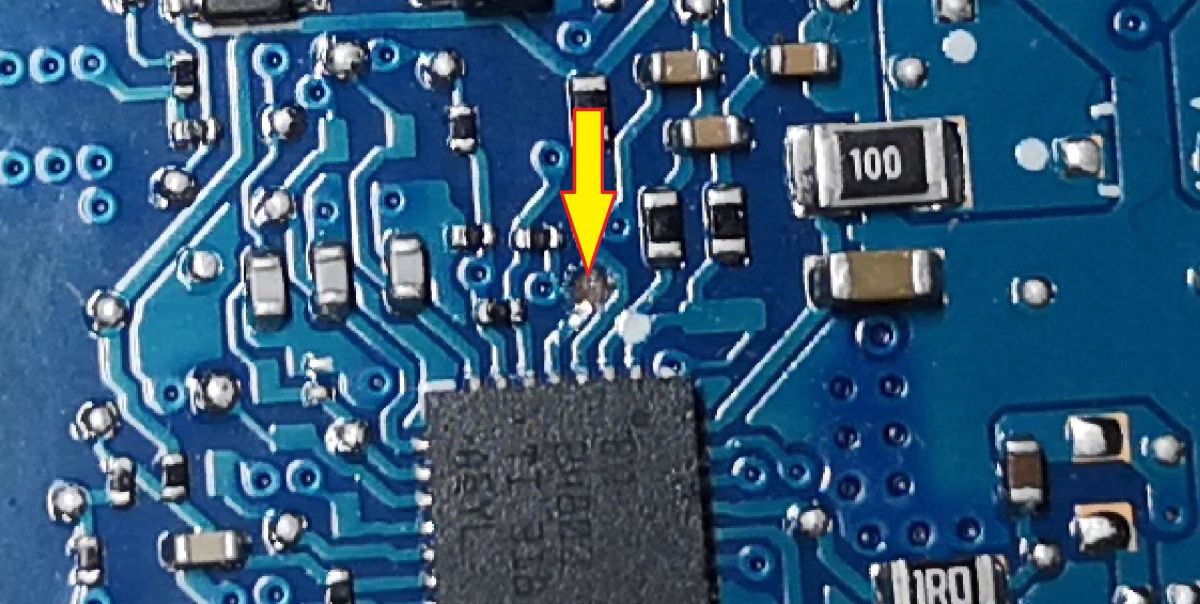

How about the damaged part of the board? Was there a via here, or just a test point?

matic napisał(a):How about the damaged part of the board? Was there a via here, or just a test point?
[ Obrazek ]

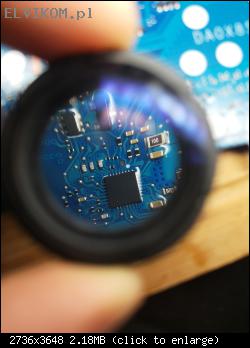

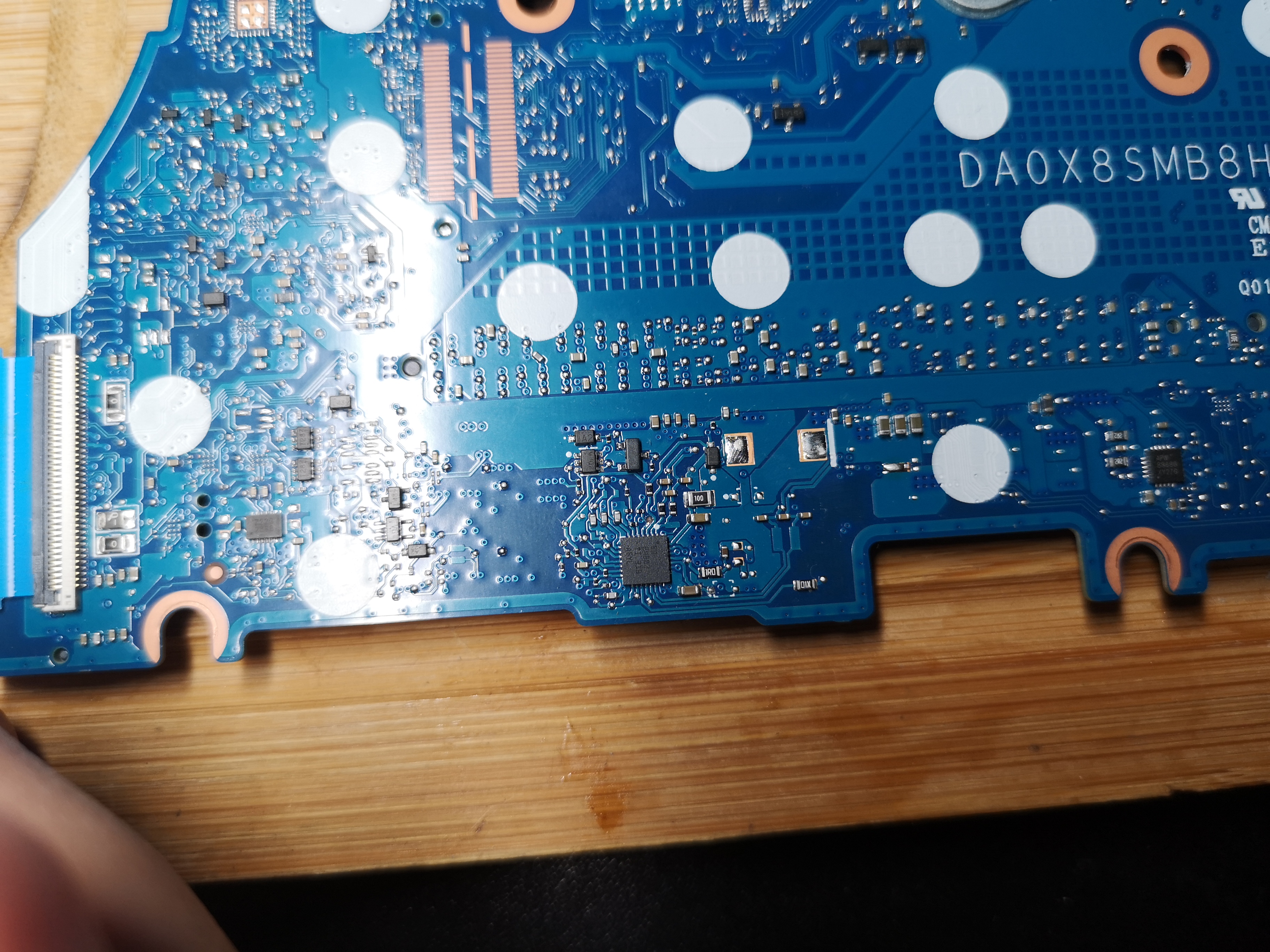

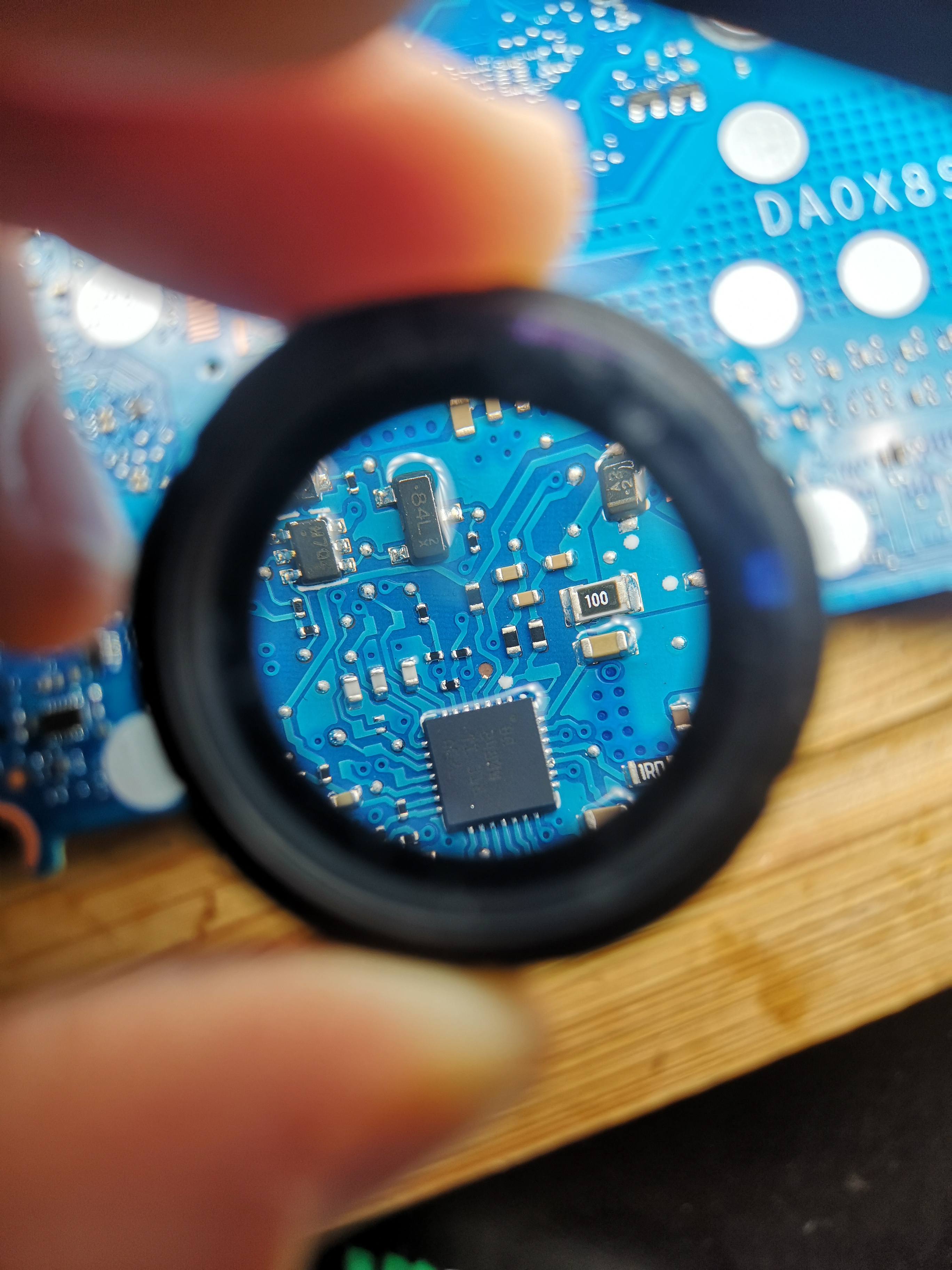

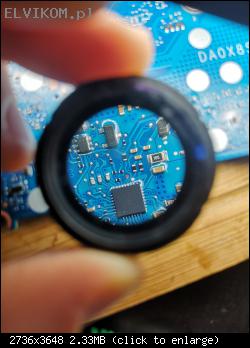

Nie jestem na 100% pewny, ale wydaje mi się że był tu punkt testowy. Udało mi się zrobić lepszej jakości zdjęcia. Wygląda na to że nie ma tam przejścia w głąb płyty:

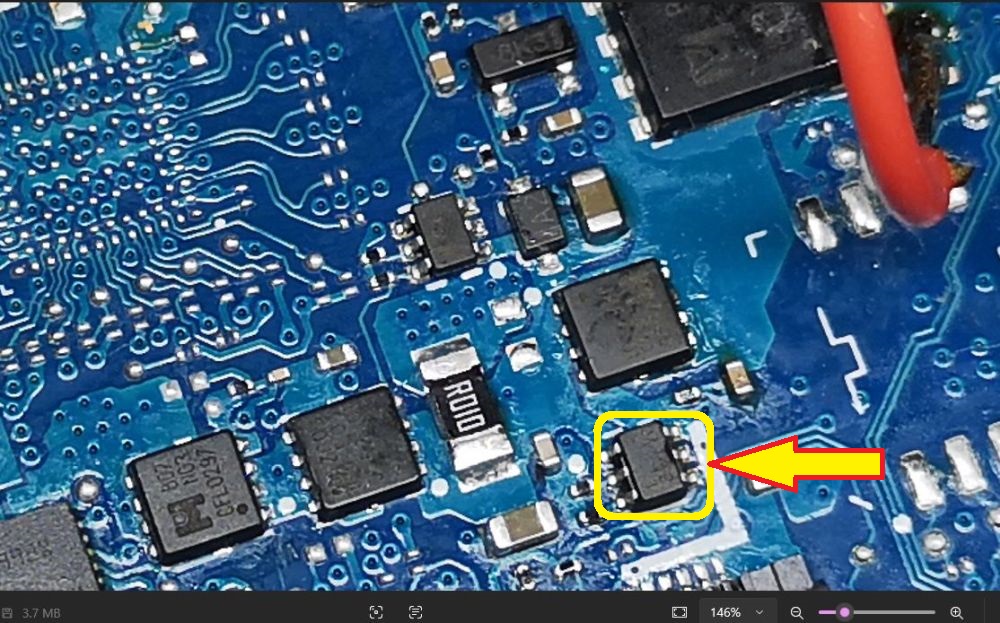

Measure the voltages to ground on all pins of marked transistor.
