#1 HP probook 6570b - CASPER-UMA_CR_HPB MV_MB_V1 - nie włącza się

da kowalcook • 31 ottobre 2020, 15:54
Witam, z racji tego że mam kilka płyt z tego modelu, mam kolejnego rodzynka.
Laptop miał uszkodzone gniazdo baterii, ktoś przejechał śrubokrętem w okolicach gniazda i powyrywał kilka elementów.
Uzupełniłem braki elementów z identycznego dawcy.
Laptop podnosi zasilanie ale miga dioda zasilania na przemian biała i pomarańczowa dioda, bez sygnalizacji kodu błędu.

Napięcia na dławikach są 3,3V i 5V .
po włączeniu brak zasilania na dławiku PCH, Pamięci i Procesorze.

Bios przeprogramowany na 100% pewny wsad, na kości BIOS obecne napięcia 3,3V, nie wiem jak KBC czy są obecne wszystkie napięcia gdyż nie mam do niego schematu i nie wiem gdzie powinno być

Re: HP probook 6570b - CASPER-UMA_CR_HPB MV_MB_V1 - nie włącza się

da Google Adsense [BOT] • 31 ottobre 2020, 15:54

#2 Re: HP probook 6570b - CASPER-UMA_CR_HPB MV_MB_V1 - nie włącza się

da matic • 31 ottobre 2020, 17:08
kowalcook ha scritto:Laptop miał uszkodzone gniazdo baterii, ktoś przejechał śrubokrętem w okolicach gniazda i powyrywał kilka elementów.
Hello!
Please, post a clear picture of the damaged area of the board after soldering the missing components.

#3 Re: HP probook 6570b - CASPER-UMA_CR_HPB MV_MB_V1 - nie włącza się

da kowalcook • 1 novembre 2020, 21:25

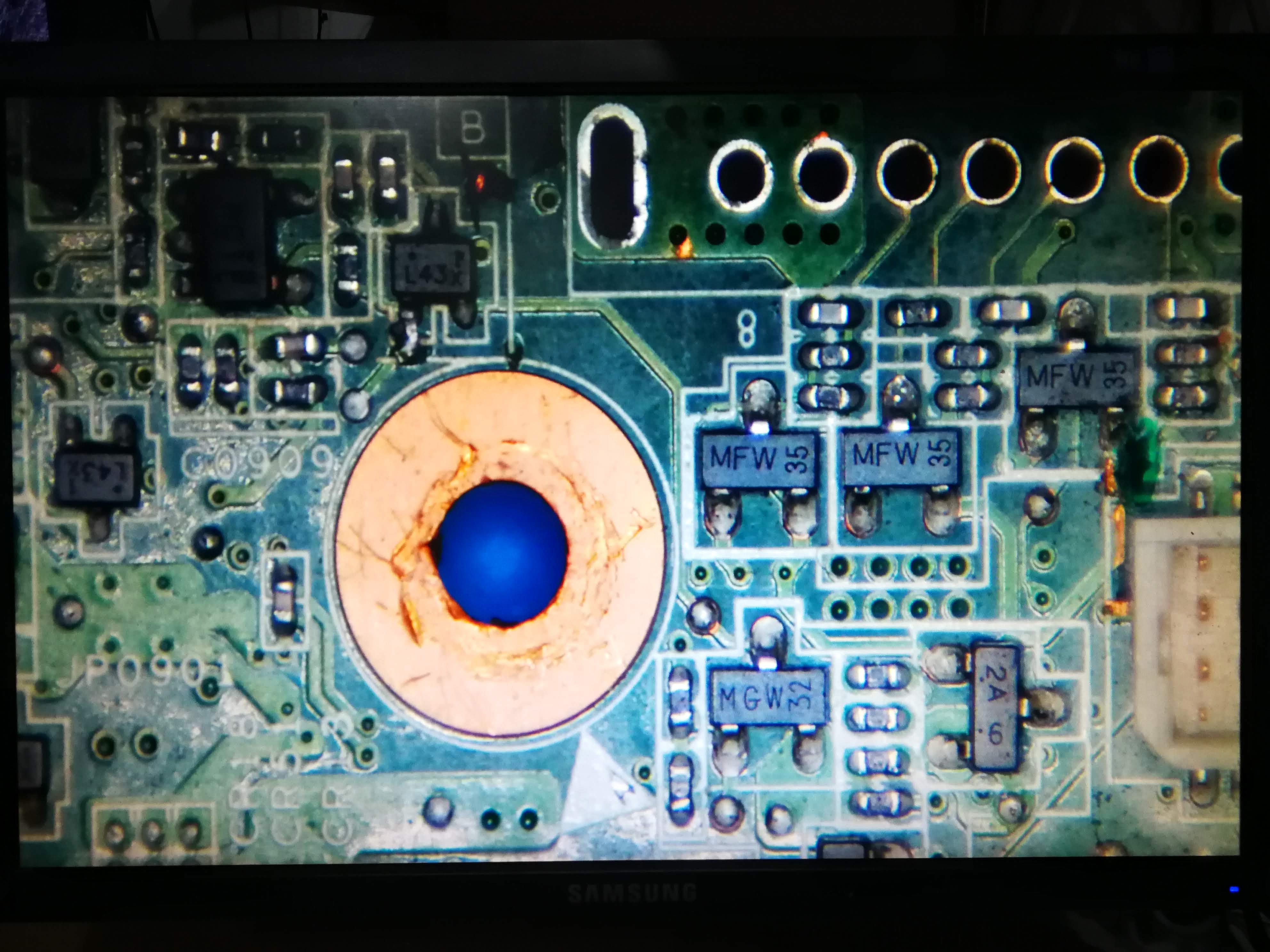

Immagine

Uzupełniłem około 20 elementów część była uszkodzona a część brakowało. Gniazdo baterii mam póki co wylutowane, jak uruchomię płytę dopiero potem wlutuje gniazdo baterii.
Jak widać w kilku miejscach jest uszkodzony laminat, sprawdziłem czy nie ma przebicia do innej warstwy. Warstwy nie zwierają, w jednym miejscu dla pewności zabezpieczyłem soldermaską.
Wydaje mi się że płyta nie działała już wcześniej a to uszkodzenie w okolicy gniazda baterii zrobił jakiś "ekspert" który nie umiał umiejętnie rozebrać laptopa, lub zbyt energicznie (chaotycznie) posługiwał się śrubokrętem. :)

#4 Re: HP probook 6570b - CASPER-UMA_CR_HPB MV_MB_V1 - nie włącza się

da matic • 1 novembre 2020, 21:59

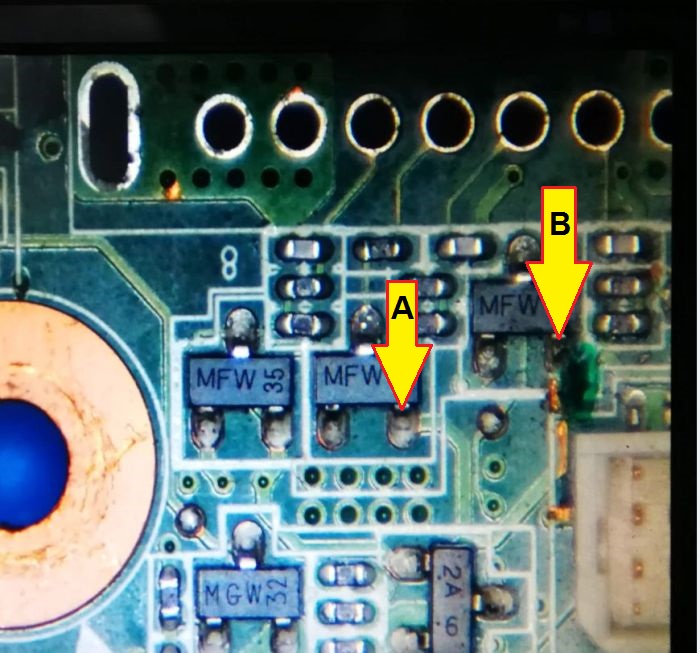

Check, if there is a continuity between points marked as "A" and "B" (picture below).

Immagine
