#1 HP ProBook 470 G2 ( la-b181p) rev 1.0 - brak obrazu, autostart


przez Tadzaiorek 9 stycznia 2020, 21:40
Witam

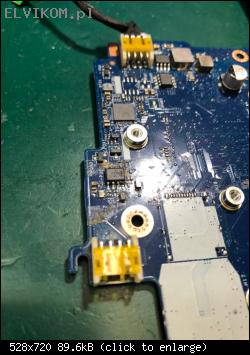

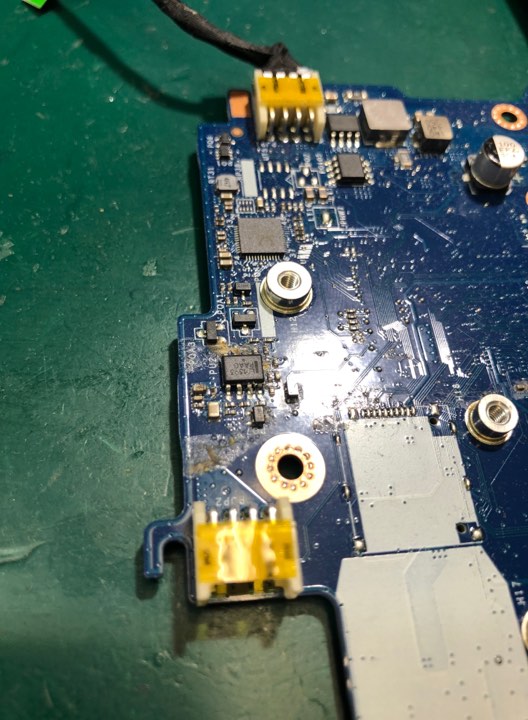

Temat dotyczy laptopa HP ProBook 470 G2 ( la-b181p) rev 1.0. Laptop był zalany w okolicach gniazda zasilania i cewki PLH2. Po podłączeniu zasilania płyta od razu się uruchamia, pobór prądu ok. 0,45-0,5A. Przycisk power świeci, dioda od gniazda mruga na biało. CPU się grzeje.

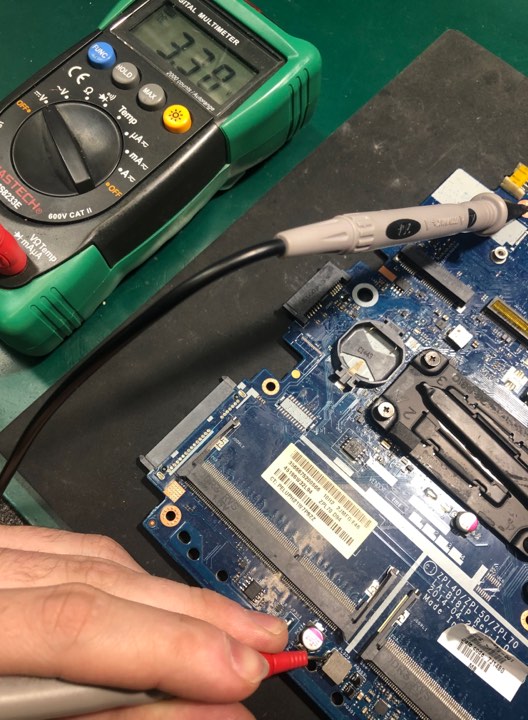

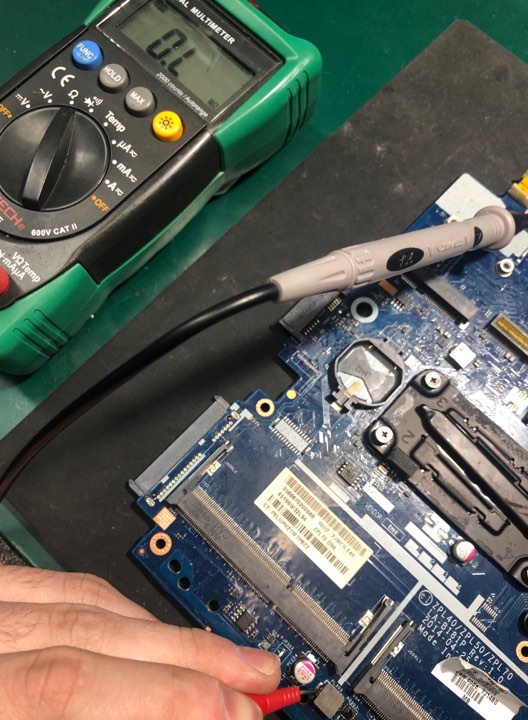

Pomiary:
pl101 - 1 m Ω - 19,5v
pl102 - 5,9 Ω - 2,47
plh2 - 0 Ω - 0,45v
plw2 - 17,8 k Ω - 0,2mv
plz2 - 54 Ω - 1,3 mv
plv3 - 5 Ω - 0,1mv
plv2 - 6,3 Ω - 0,2mv
pl303 - 0Ω - 3,3v
pl302 - mruga , 5v
pl1802 - 1,82k Ω 0,3mv
pl9502 - 77,8 Ω 0,1mv
pr110 - 5,9 Ω - 2,5v

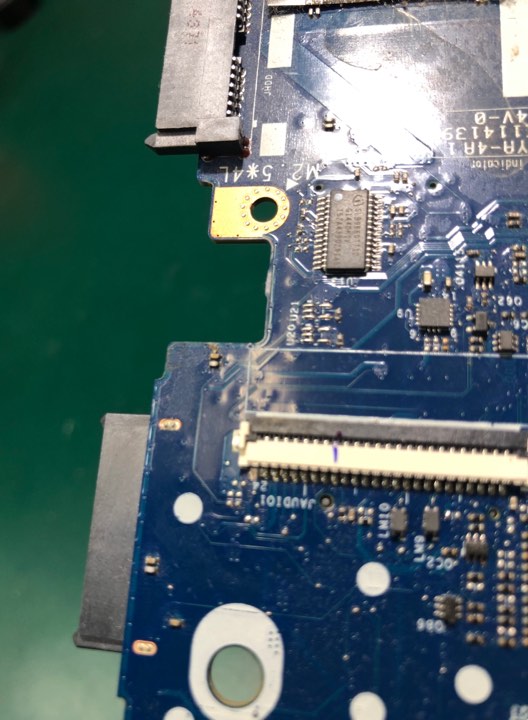

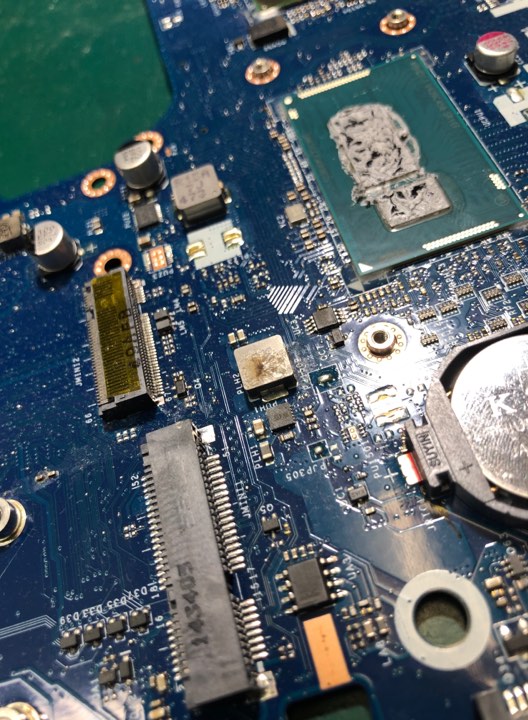

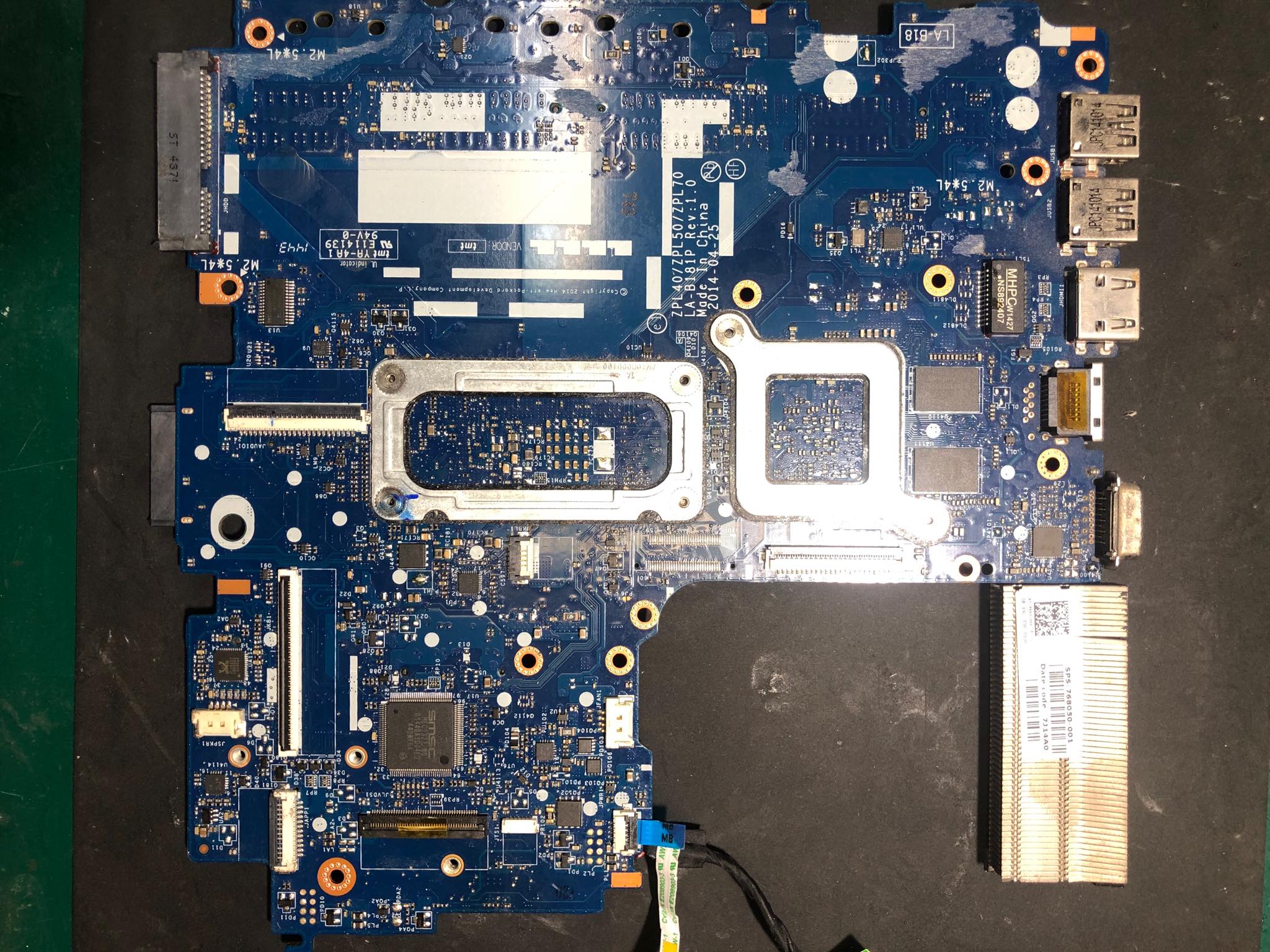

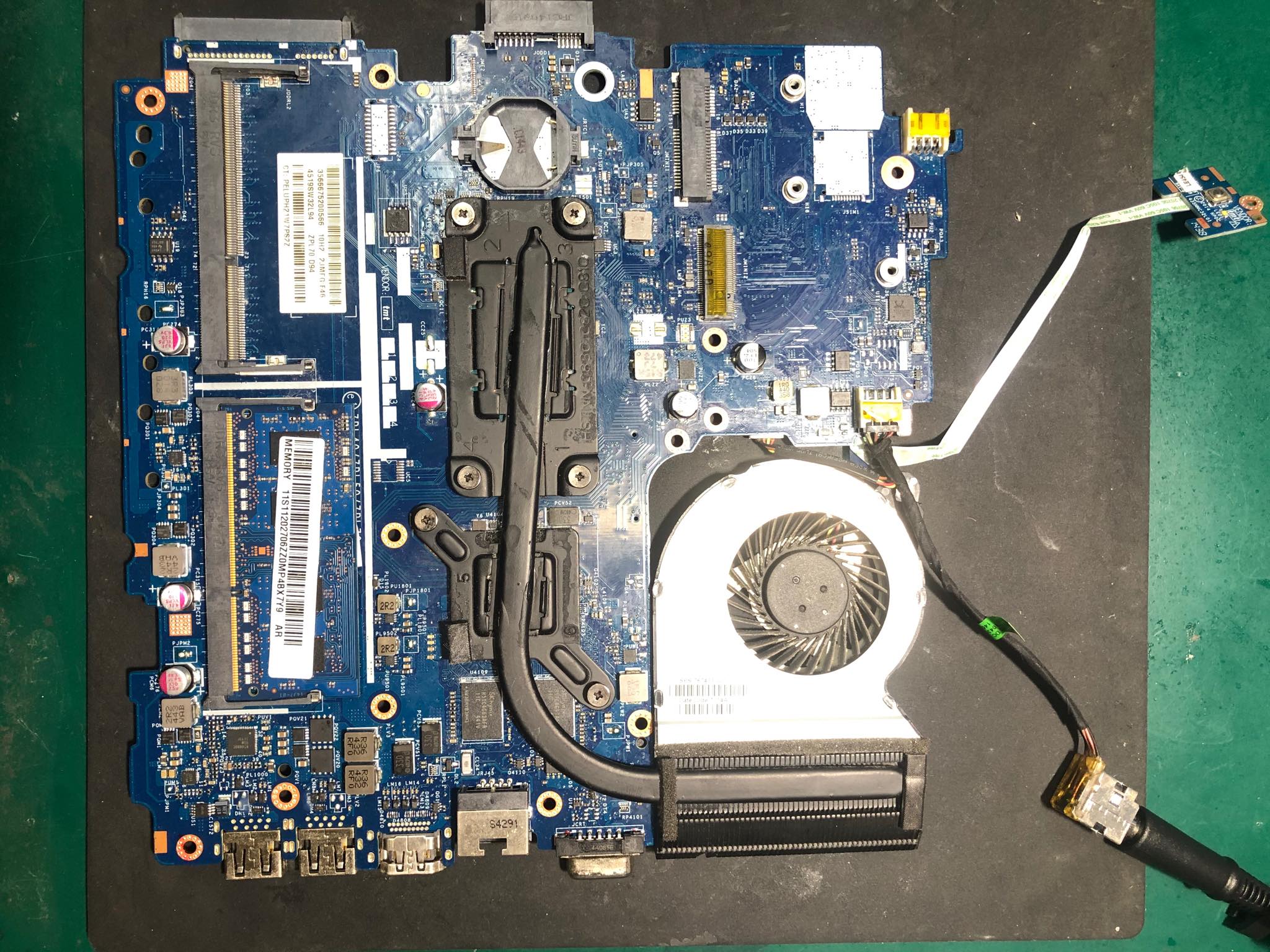

Zdjęcia:

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Re: HP ProBook 470 G2 ( la-b181p) rev 1.0 - brak obrazu, autostart


przez Google Adsense [BOT] 9 stycznia 2020, 21:40

#2 Re: HP ProBook 470 G2 ( la-b181p) rev 1.0 - brak obrazu, autostart


przez Vogelek23 9 stycznia 2020, 22:41
Tadzaiorek napisał(a):pl101 - 1 m Ω - 19,5v
plh2 - 0 Ω - 0,45v
pl303 - 0Ω - 3,3v
pl302 - mruga , 5v
pr110 - 5,9 Ω - 2,5v
Tak się zastanawiam - co to są za pomiary i w jaki sposób je wykonałeś? Bo z pewnością nie są to pomiary rezystancji i napięć do masy, jako że cytowane wyniki są zwyczajnie niemożliwe.
