#1 HP Probook 455 G7 DA0X9MMB8F0 Rev F - identyfikacja elementu

przez mario • 16 sierpnia 2022, 14:35
Laptop: HP Probook 455 G7
Płyta: DA0X9MMB8F0 Rev F

Witam.

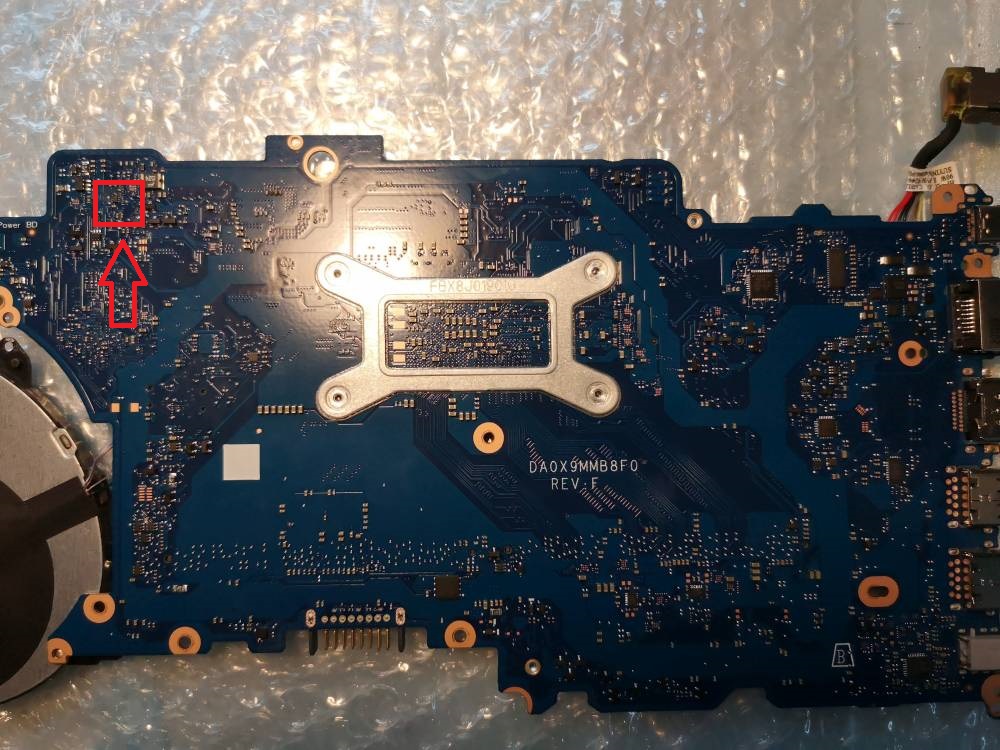

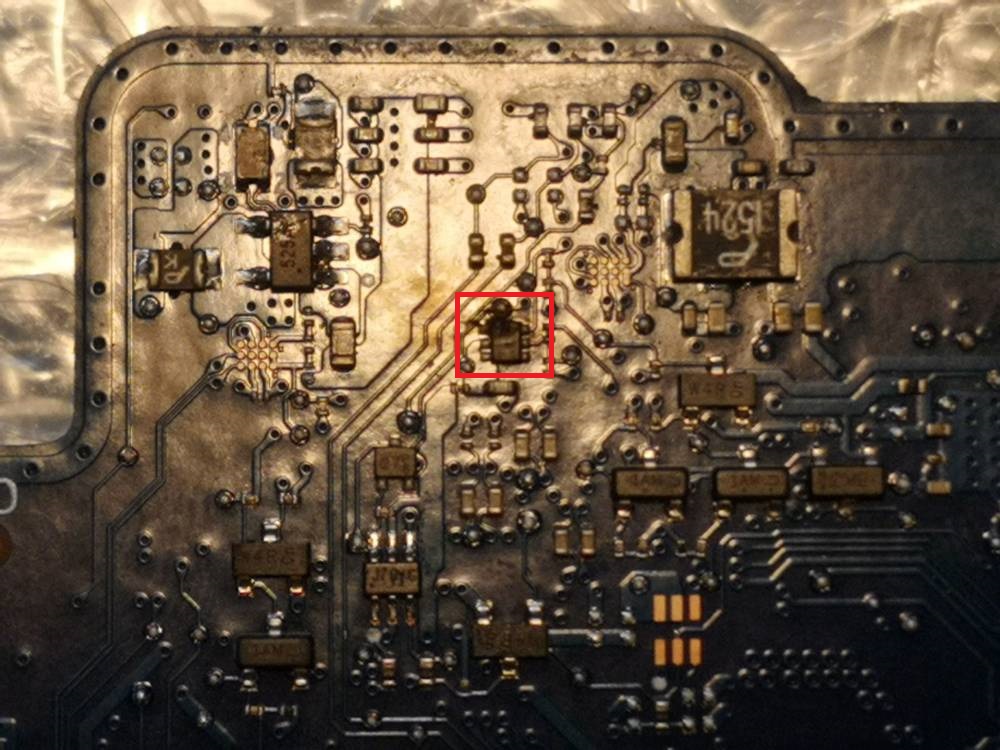

Potrzebuje dowiedzieć się co to za element. Częściowo spalony widać jedynie dwie litery: KB

W laptopie brakuje podświetlenia matrycy.

Z góry dziękuje za pomoc.

Edit -------------

Wstawiłem element z oznaczeniem 8KB i podświetlenie działa.
Znalazłem info, że może to być tranzystor PJX138K, ale to do zweryfikowania.

Obrazek
Obrazek

Re: HP Probook 455 G7 DA0X9MMB8F0 Rev F - identyfikacja elementu

przez Google Adsense [BOT] • 16 sierpnia 2022, 14:35

#2 Re: HP Probook 455 G7 DA0X9MMB8F0 Rev F - identyfikacja elementu  [ROZWIĄZANY] 

przez clops35 • 16 sierpnia 2022, 22:23
Cześć,

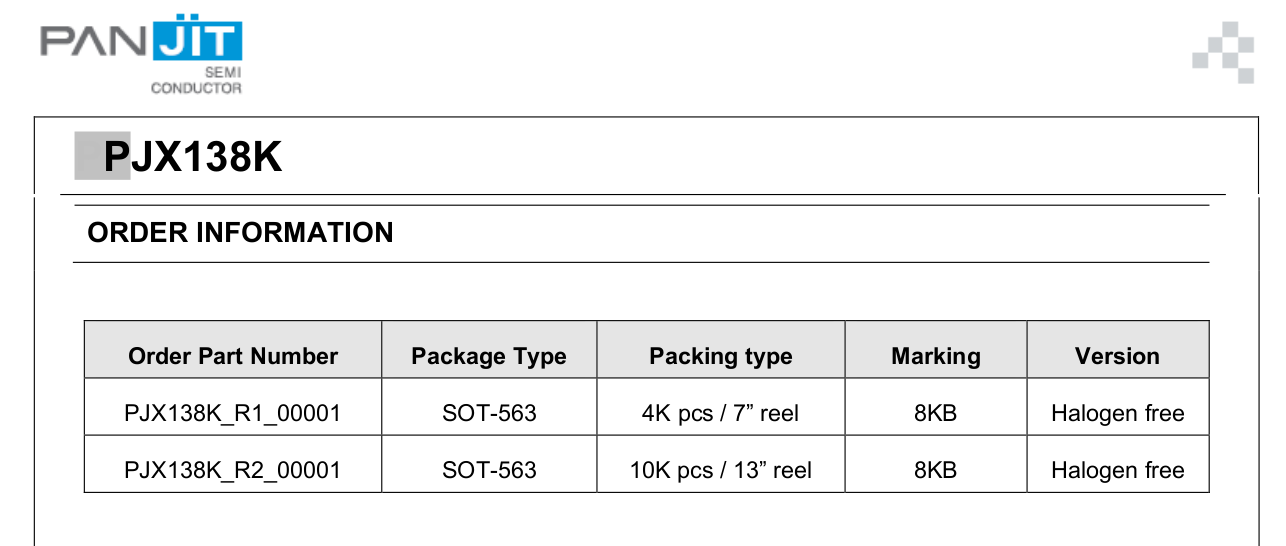

8KB to na pewno PJX138K
Obrazek

Datasheet w załączniku.



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

#3 Re: HP Probook 455 G7 DA0X9MMB8F0 Rev F - identyfikacja elementu

przez mario • 17 sierpnia 2022, 08:54
Dzięki za informacje. Tak właśnie przypuszczałem.
