Re: HP Pavillon Gaming 16-a0034nw (DAG3JBMB8D0) - brak podświetlenia matrycy
przez Google Adsense [BOT] • 13 października 2025, 17:10
#3 Re: HP Pavillon Gaming 16-a0034nw (DAG3JBMB8D0) - brak podświetlenia matrycy
przez kuras00 • 14 października 2025, 10:05
matic napisał(a):Hello!
Measure the voltages to ground on pins 1, 4, 5 of transistors PQ1002, PQ1003.
Teraz zauważyłem jeszcze, że nie uruchamia się na samym zasilaczu i nie ładuje baterii. Czy może to być spowodowane tym, że nie mogę podać 7,7A?
Zasilacz + bateria :
F4502 - 19,5V
PQ1002:
- N1 - 19,5V
N4 - 25,25V
N5 - 19,5V
- N1 - 19,5V
N4 - 25,25V
N5 - 19,5V
Sam zasilacz - to samo co wyżej
Sama bateria :
F4502 - 10,5V
PQ1002:
- N1 - 0V
N4 - 0V
N5 - 10,5V
- N1 - 0V
N4 - 0V
N5 - impuls 2V i spada
EDIT:
Z oryg. zasilaczem ładuje baterię i się uruchamia, po podładowaniu na baterii pomiary identyczne F4502 i N5 PQ1002 = napięciu baterii, N5 PQ1003 dostaje impuls i spada, N4 i N1 0V
#4 Re: HP Pavillon Gaming 16-a0034nw (DAG3JBMB8D0) - brak podświetlenia matrycy
przez matic • 17 października 2025, 08:13
kuras00 napisał(a):Teraz zauważyłem jeszcze, że nie uruchamia się na samym zasilaczu i nie ładuje baterii. Czy może to być spowodowane tym, że nie mogę podać 7,7A?Did you use a properly prepared service DC cable with a resistor connected to the central pin?
kuras00 napisał(a):jednak napięcie wydaje mi się ciut małe bo tylko ~10,5V z obydwu stron F4502Was this measurement taken while the machine was running on the battery or the power supply?
#5 Re: HP Pavillon Gaming 16-a0034nw (DAG3JBMB8D0) - brak podświetlenia matrycy
przez kuras00 • 17 października 2025, 09:43
matic napisał(a):Did you use a properly prepared service DC cable with a resistor connected to the central pin?
Bez spreparowanego kabla. Mam już dostarczony oryginalny zasilacz i laptop się uruchamia + jest ładowanie.
matic napisał(a):Was this measurement taken while the machine was running on the battery or the power supply?
Na baterii. Po naładowaniu na uruchomieniu z baterii jest 11,5V, z zasilacza 19,5V, zasilacz + bateria 19,5V - we wszystkich przypadkach brak podświetlenia (taśmę podstawiałem - bez zmian).
#12 Re: HP Pavillon Gaming 16-a0034nw (DAG3JBMB8D0) - brak podświetlenia matrycy
przez matic • 17 października 2025, 13:06
kuras00 napisał(a):One of this two measurements is definitely wrong, otherwise the schematic I have is incompatible with your board.matic napisał(a):Measure the resistances to ground on both pins of resistor R7008 with the matrix connected to the board.N1 - 91,9Ω
N2 - 90,9Ω
kuras00 napisał(a):Idąc dalej R7013 N1 i N2 91,9ΩAnd also there can't be the same resistance on both pins of this resistor since the resistor value is 10Ω.
kuras00 napisał(a):Impossible since the value of resistor R7008 is 1kΩ and the resistance to ground on one side of this resistor is around 100Ω. Based on your measurements, I expect a maximum value of 1.1kΩ on this pin.matic napisał(a):Measure the resistance to ground on pin 4 of LVDS connector CN7000 with the matrix connected.70kΩ
kuras00 napisał(a):DAG3JBMB8D0Please, check the motherboard marking code you specified is correct.
Post a clear picture of your board. Also post a picture of R7008/R7013 area of the board.
#14 Re: HP Pavillon Gaming 16-a0034nw (DAG3JBMB8D0) - brak podświetlenia matrycy
przez matic • 17 października 2025, 15:03
The schematic and BoardView seems to be compatible with your board.
You should taken the measurements on the wrong components/pins, otherwise there should be something wrong with your meter.

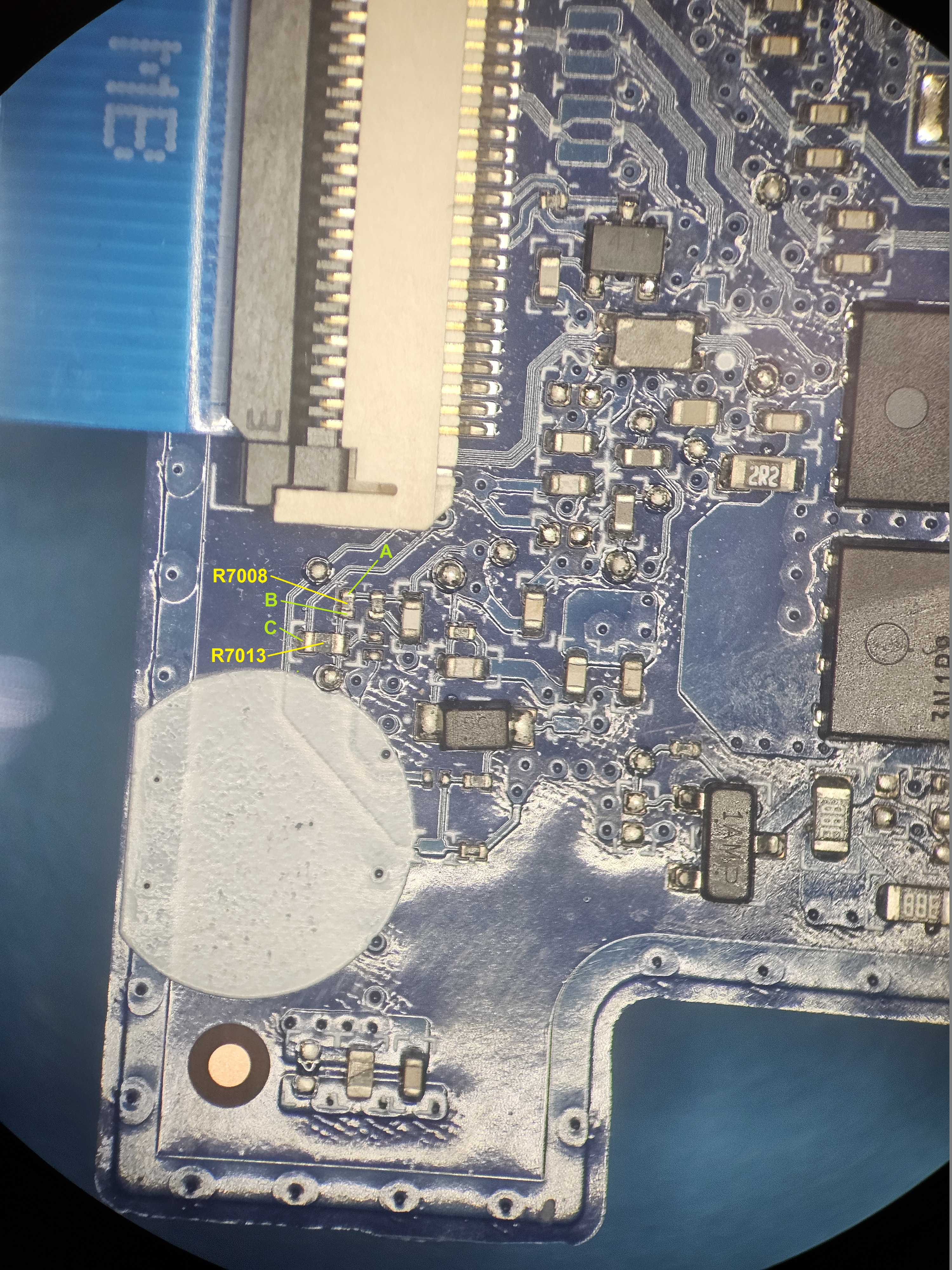

Check the continuity between pin 5 of LVDS connector and point "A".
If the continuity is fine, remeasure the resistances to ground on points "A", "B", "C" and pin 5 of LVDS connector.
You should taken the measurements on the wrong components/pins, otherwise there should be something wrong with your meter.
Check the continuity between pin 5 of LVDS connector and point "A".
If the continuity is fine, remeasure the resistances to ground on points "A", "B", "C" and pin 5 of LVDS connector.
#16 Re: HP Pavillon Gaming 16-a0034nw (DAG3JBMB8D0) - brak podświetlenia matrycy
przez matic • 17 października 2025, 15:56
That's completely different measurements, and the resistances seems fine now.
- Measure the voltage to ground at point "C" while the machine is turned on with the matrix connected.
- Measure the voltage to ground at point "C" while the machine is turned on with the matrix connected.
matic napisał(a):[ Obrazek ]
#18 Re: HP Pavillon Gaming 16-a0034nw (DAG3JBMB8D0) - brak podświetlenia matrycy
przez matic • 17 października 2025, 20:19
Remove the resistor R7013 from the board and remeasure the voltage to ground at point "C" while the machine is turned on.
If the voltage is still below 1V, turn off the machine, disconnect the power supply and wait abut two minutes. Then set your multimeter to the diode test mode and measure the voltage drop to ground at point "C" with the positive (red) probe connected to ground.
If the voltage is still below 1V, turn off the machine, disconnect the power supply and wait abut two minutes. Then set your multimeter to the diode test mode and measure the voltage drop to ground at point "C" with the positive (red) probe connected to ground.
