#1 HP Pavilion x360 - brak treści, brak napięć na PL4801

da franekx6 • 24 settembre 2020, 16:33
HP Pavilion x360 Convertible
13-u062na

PCB:
Brittle MB
15256-1
448.07m07.0011

APU:
i3-6100U SR2EU

Płyta po podaniu zasilania pobiera 30mA. Po włączeniu 314mA, następnie po około 20s restartuje się i pobór nadal jest na poziomie 314mA, po dłuższej chwili jedynie wentylator wchodzi na wyższe obroty.

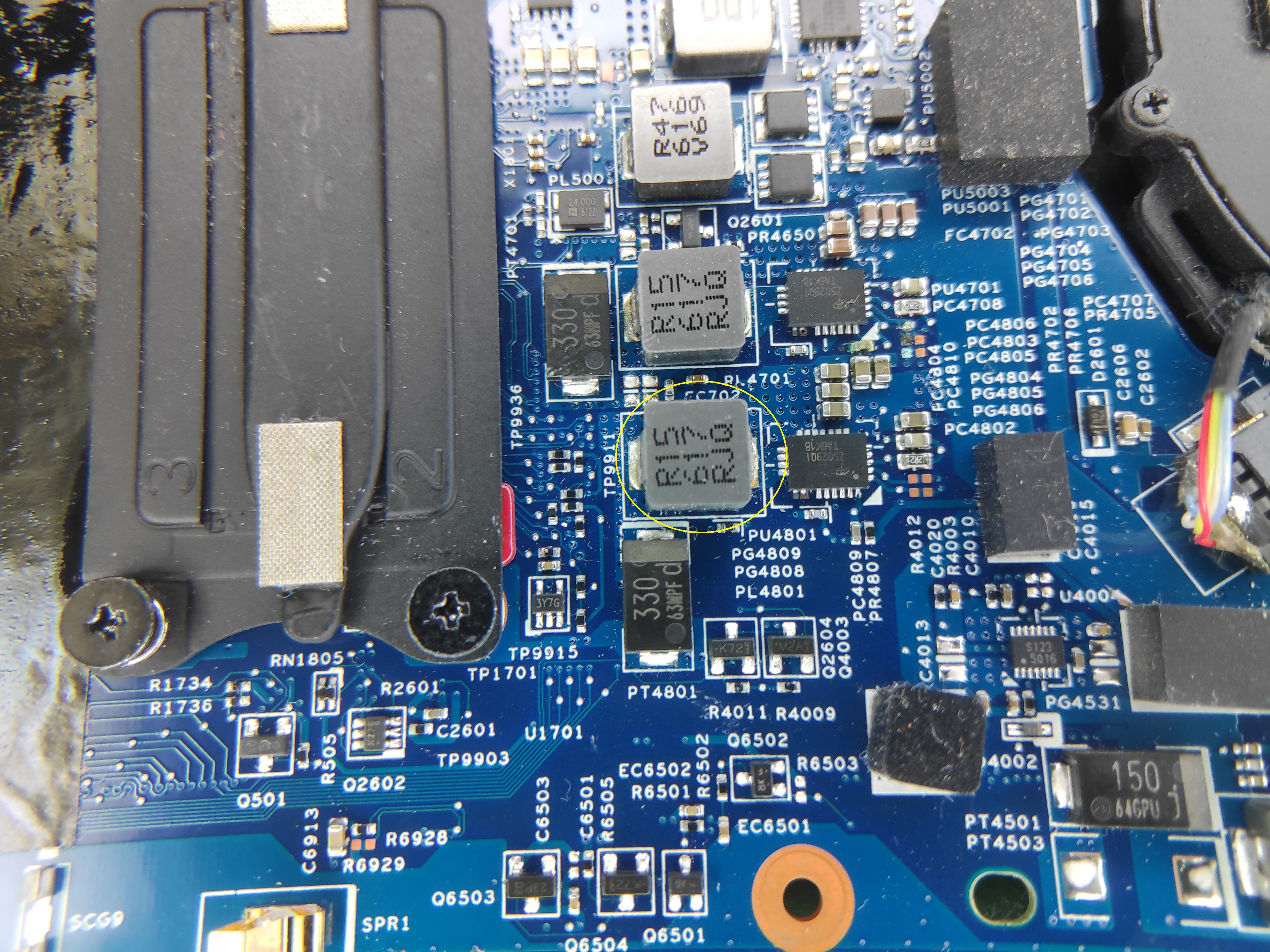

Bez RAMu zachowuje się tam samo. Brakuje napięcia na PL4801 (zaznaczonej żółtą obwudką), obstawiam że jest to zasilanie APU. pozostałe napięcia obecne. Brak treści na matrycy.
Przeprogramowany BIOS tym samym wsadem. APU ciepłe. Brak śladów zalania.
Proszę bardziej doświadczonych w rozwiązaniu problemu.

Immagine

Re: HP Pavilion x360 - brak treści, brak napięć na PL4801

da Google Adsense [BOT] • 24 settembre 2020, 16:33

#2 Re: HP Pavilion x360 - brak treści, brak napięć na PL4801

da matic • 24 settembre 2020, 20:23
Hello!

Measure the resistance to ground on coil PL4801.

#3 Re: HP Pavilion x360 - brak treści, brak napięć na PL4801

da franekx6 • 25 settembre 2020, 08:11
matic ha scritto:Measure the resistance to ground on coil PL4801.


9.5 Ohma

#4 Re: HP Pavilion x360 - brak treści, brak napięć na PL4801

da marcin223344 • 26 settembre 2020, 21:19
franekx6 ha scritto:HP Pavilion x360 Convertible
13-u062na

PCB:
Brittle MB
15256-1
448.07m07.0011

APU:
i3-6100U SR2EU

Płyta po podaniu zasilania pobiera 30mA. Po włączeniu 314mA, następnie po około 20s restartuje się i pobór nadal jest na poziomie 314mA, po dłuższej chwili jedynie wentylator wchodzi na wyższe obroty.
Bez RAMu zachowuje się tam samo. Brakuje napięcia na PL4801 (zaznaczonej żółtą obwudką), obstawiam że jest to zasilanie APU. pozostałe napięcia obecne. Brak treści na matrycy.
Przeprogramowany BIOS tym samym wsadem. APU ciepłe. Brak śladów zalania.
Proszę bardziej doświadczonych w rozwiązaniu problemu.

[ Obrazek ]

czesto w tych hp x360 padały matryce , odłącz z płyty głównej tasiemkę matrycy podłącz kabel do hdmi i spróbuj uruchomić płytę

#5 Re: HP Pavilion x360 - brak treści, brak napięć na PL4801

da franekx6 • 28 settembre 2020, 12:21
marcin223344 ha scritto:czesto w tych hp x360 padały matryce , odłącz z płyty głównej tasiemkę matrycy podłącz kabel do hdmi i spróbuj uruchomić płytę


próbowałem, niestety bez zmian

#6 Re: HP Pavilion x360 - brak treści, brak napięć na PL4801

da matic • 28 settembre 2020, 12:51
Try to swap the chips PU4701 and PU4801 with each other.

By the way, the small capacitor near the chip PU4701 seems corroded.
Are there any other corroded components on the board?
Was the board spilled under the APU hybrid?

#7 Re: HP Pavilion x360 - brak treści, brak napięć na PL4801

da yasiu83 • 28 settembre 2020, 13:31
Sprawdź te miejsca zaznaczone czerwonym kółkiem bo to nie wygląda najlepiej...
Immagine

#8 Re: HP Pavilion x360 - brak treści, brak napięć na PL4801

da franekx6 • 28 settembre 2020, 14:39
Kondensator na n1 PU4701 jest skorodowany i uszkodzony, pytanie jaką ma wartość? Nie znajduję schematu płyty ani układu Z5029QI

#9 Re: HP Pavilion x360 - brak treści, brak napięć na PL4801

da matic • 28 settembre 2020, 20:22
franekx6 ha scritto:Kondensator na n1 PU4701 jest skorodowany i uszkodzony, pytanie jaką ma wartość?
Remove the capacitor PC4809 from the board and measure its value.
The value of damaged capacitor should be the same as PC4809.

#10 Re: HP Pavilion x360 - brak treści, brak napięć na PL4801

da franekx6 • 29 settembre 2020, 11:06
Wymieniłem PC4809 na 1uF/6.3V , podejrzewam że był to kondensator filtrujący więc pewnie bez niego też powinna płyta działać poza tym jest od PU4701/PL4701 a tam napięcie występuje.

Porównałem pomiary na PU4701 i PU4801

PU4801
n5 0V
n6 0V
n9-n12 (pad połączony z cewką PL4801) 0V

PU4701
n5 4.6V
n6 4.6V
n9-n12 (pad połączony z cewką PL4701) 1V

na pozostałych padach napięcia są takie same.

#11 Re: HP Pavilion x360 - brak treści, brak napięć na PL4801

da matic • 29 settembre 2020, 11:11
Inspect the entire board for any additional spill damage.

If it is okay, do as already suggested:
matic ha scritto:Try to swap the chips PU4701 and PU4801 with each other.


#12 Re: HP Pavilion x360 - brak treści, brak napięć na PL4801

da franekx6 • 29 settembre 2020, 12:30
matic ha scritto:Try to swap the chips PU4701 and PU4801 with each other.

I can't see other spill damage

i swapped it - it is the same effect :(

PU4801
n5 0V
n6 0V
n9-n12 (pad połączony z cewką PL4801) 0V
PL4801 - 0V

#13 Re: HP Pavilion x360 - brak treści, brak napięć na PL4801

da matic • 29 settembre 2020, 13:00
Is the voltage on coil PL4701 still present after swapping the chips?

#14 Re: HP Pavilion x360 - brak treści, brak napięć na PL4801

da franekx6 • 29 settembre 2020, 13:23
matic ha scritto:Is the voltage on coil PL4701 still present after swapping the chips?


Yes still 1V

#15 Re: HP Pavilion x360 - brak treści, brak napięć na PL4801

da matic • 29 settembre 2020, 14:01
Measure the voltages to ground on pins 1, 2, 3, 6, 24 of chips PU4701 and PU4801 when the machine is turned on.

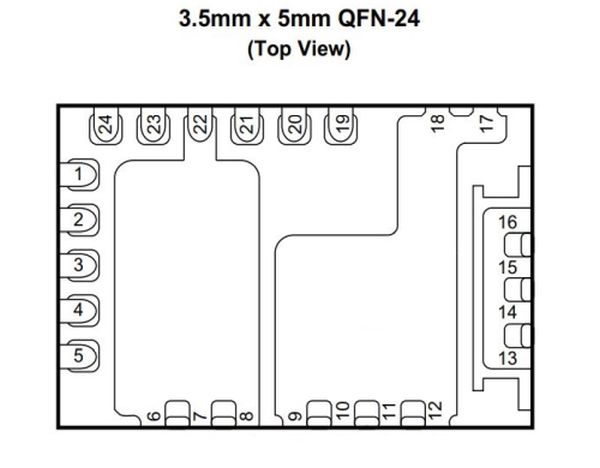

Chips PU4701, PU4801 pin count:
Immagine

#16 Re: HP Pavilion x360 - brak treści, brak napięć na PL4801

da franekx6 • 29 settembre 2020, 14:29
matic ha scritto:Measure the voltages to ground on pins 1, 2, 3, 6, 24 of chips PU4701 and PU4801 when the machine is turned on.


PU4801
n1 2,5V
n2 0V
n3 4,8V
n4 0V
n5 0V
n6 18.9V
n9 0V
n13 0V
n19 0V
n20 0V
n21 0V
n23 0V
n24 5,1V



PU4701
n1 0V
n2 5V
n3 5,5V
n4 1,1V
n5 1V
n6 18,9V
n9 0V
n13 1V
n19 4,6V
n20 4,6V
n21 0V
n23 0V
n24 5V


maybe something is wrong with BIOS / MeRegion?

#17 Re: HP Pavilion x360 - brak treści, brak napięć na PL4801

da matic • 29 settembre 2020, 18:53
Measure the resistance to ground on pin 2 of chip PU4801.

#18 Re: HP Pavilion x360 - brak treści, brak napięć na PL4801

da franekx6 • 30 settembre 2020, 08:22
PU4801 n2 23MOhm

PU4701 n2 23MOhm

#19 Re: HP Pavilion x360 - brak treści, brak napięć na PL4801

da matic • 30 settembre 2020, 20:24
Was the board also spilled under the APU hybrid?

#20 Re: HP Pavilion x360 - brak treści, brak napięć na PL4801

da franekx6 • 1 ottobre 2020, 01:10
there are no signs of flooding near the APU
