#1 HP Pavilion DV9500 - DA0AT5MB8E0 - brak VCC_CORE

przez Balzat • 27 stycznia 2016, 23:05
HP Pavilion DV9500
Płyta DA0AT5MB8E0 REV:E

Płyta reaguje na włącznik, są wszystkie napięcia poza VCC_CORE
Rezystancja PL9 i PL10 względem masy 3,5Ω z procesorem, bez procesora 180kΩ
Podmieniałem RAM, procesor wgrywałem inny BIOS, bez zmian.

Napięcia na PU3 - MAX8770
1 - 3,37V
5 - 2,60V
6 - 5,13V
8 - 18,27V
15 - 3,08V
19 - 5,13V
20 - 5,08V
24 - 5,14V
25 - 5,14V
26 - 5,14V
30 - 5,08V
33 - 1,05V
38 - 3,37V
40 - 0,52V
reszta 0V

dziwne jest napięcie na 15 nodze, raczej nie powinno go tam teraz być.

Wstawiłem innego MAX8770 i jest dokładnie to samo.

Re: HP Pavilion DV9500 - DA0AT5MB8E0 - brak VCC_CORE

przez Google Adsense [BOT] • 27 stycznia 2016, 23:05

#2 Re: HP Pavilion DV9500 - DA0AT5MB8E0 - brak VCC_CORE

przez Balzat • 12 lutego 2016, 06:46
Usterka odnaleziona.
Podejrzane było napięcie na 15 nodze przetwornicy PU3 podczas gdy przetwornica nie pracowała więc zacząłem szukać w okolicy.

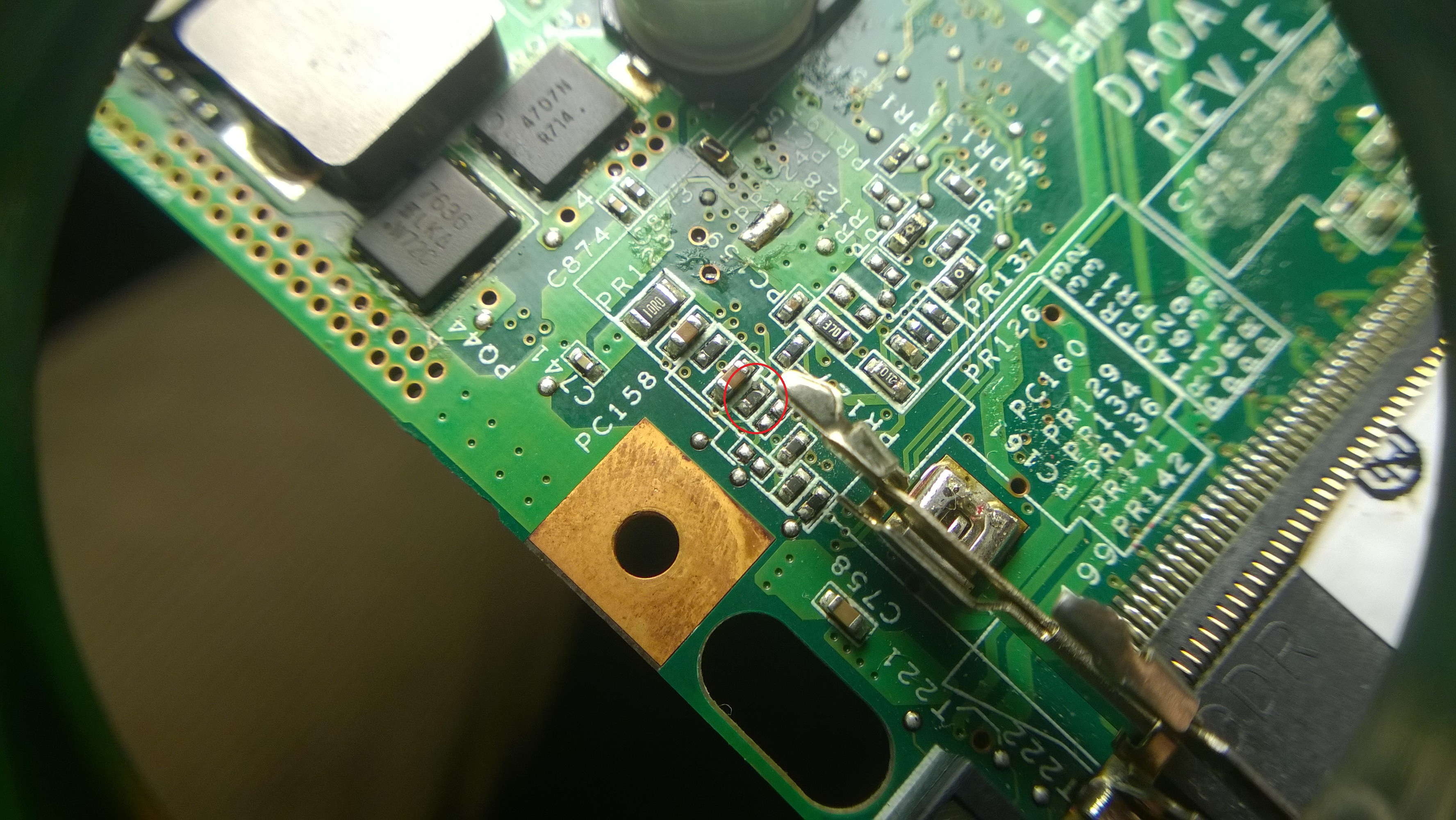

Okazało się że ukruszony był rezystor PR129 i nie miał przejścia. Po wstawieniu rezystora laptop się uruchomił poprawnie.

Obrazek
