HP Omen 16-WD - płyta LA-M787P małe zalanie, brak ładowania

Hej, pacjent to HP Omen 16-WD po niewielkim zalaniu. Sprzęt był w innym serwisie gdzie wyczyścili płytę, zalanie było niewielkie w okolicy gniazda HDMI i portów USB. Nie widać więcej śladów zalania na płycie. Sprzęt potem leżał ponad pół roku i nie był używany, trafił do mnie z kompletnie martwą baterią (0V), która była ciągle podłączona.

Płyta: LA-M787P, Intel SRMHX, Nvidia GN21-X2
KBC: KB9542GQ
Charger: Intersil 95522AH

Po wymianie baterii urządzenie pracuje prawidłowo na zasilaczu oraz na baterii, jednak nie zachodzi ładowanie baterii. Zasilacz jest wykrywany, zapala się pomarańczowa dioda i chwilowo napięcie baterii rośnie co 0.01V. Po około minucie dioda w gnieździe zmienia się na białą i nie ma prądu ładowania. Sprzęt pracuje z pełną mocą CPU/GPU, brakuje tylko ładowania. Profilaktycznie wymieniłem charger, nic to nie dało. Oryginalny zasilacz 230W, na pinie AD_ID (brązowy kabel w gnieździe ładowania) mam 4,26V, na ładowarce 150W 4,3V. Tranzystory wejściowe są sprawne.

Pomiary z chargera, podłączona bateria i zasilacz:
pin 1 - CSON - 10,18V
pin 4 - QPCP - 8,3V
pin 5 - CMSRC - 5,2V
pin 7 - ASGATE - 10,18V
pin 8 - VDDP - 5,2V
pin 17 - DCIN - 19,25V
pin 24 - ACOK - 2,67V
pin 31 - VBAT - 10,18V

Prośba o pomoc w diagnozie problemu.

Zamieść zdjęcia całej płyty z obu stron (wyraźne) oraz szczegółowe zdjęcie chargera i najbliższych okolic.

Dzięki za zainteresowanie, zamieszczam zdjęcia:

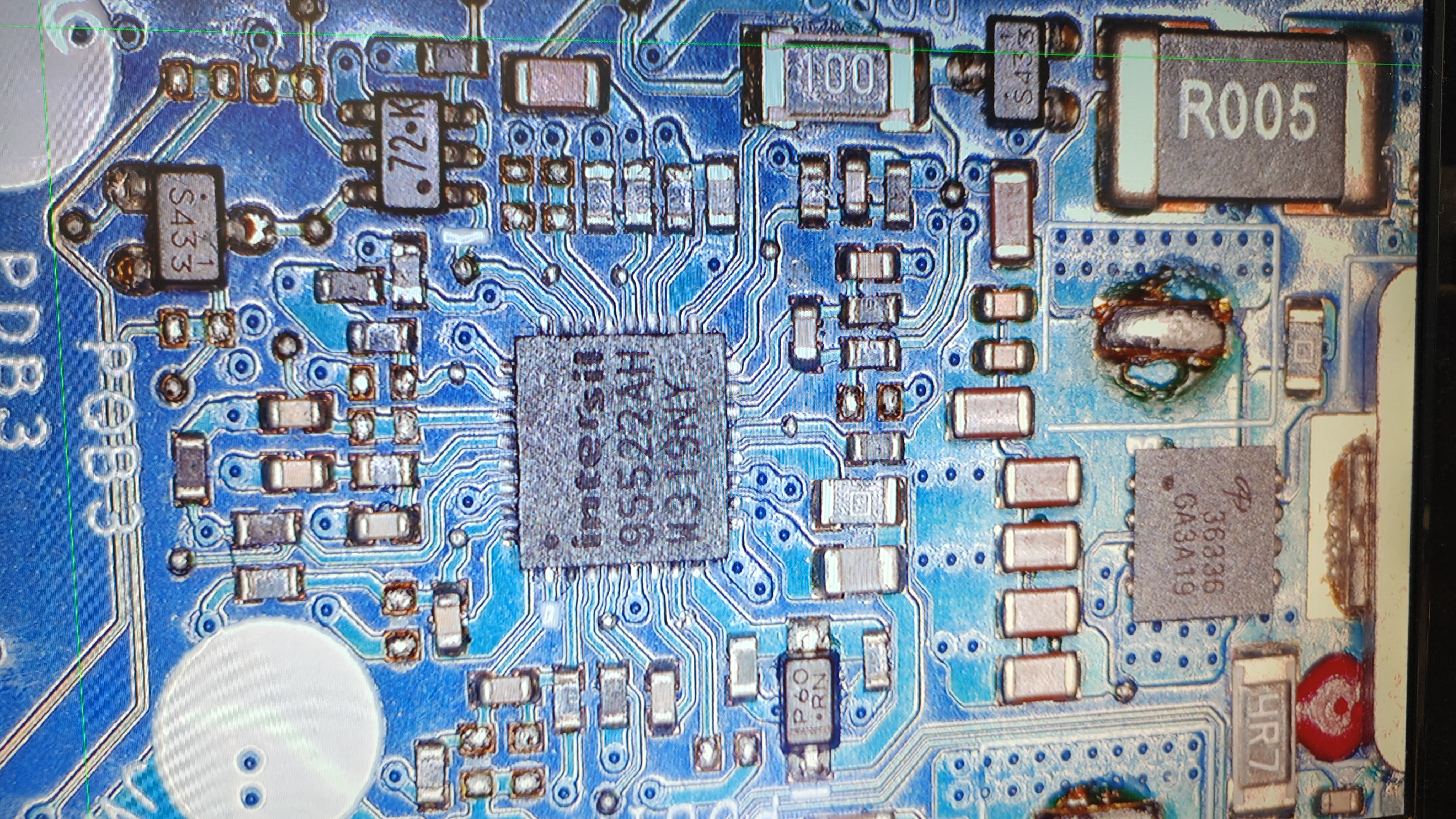

Charger i jego okolica

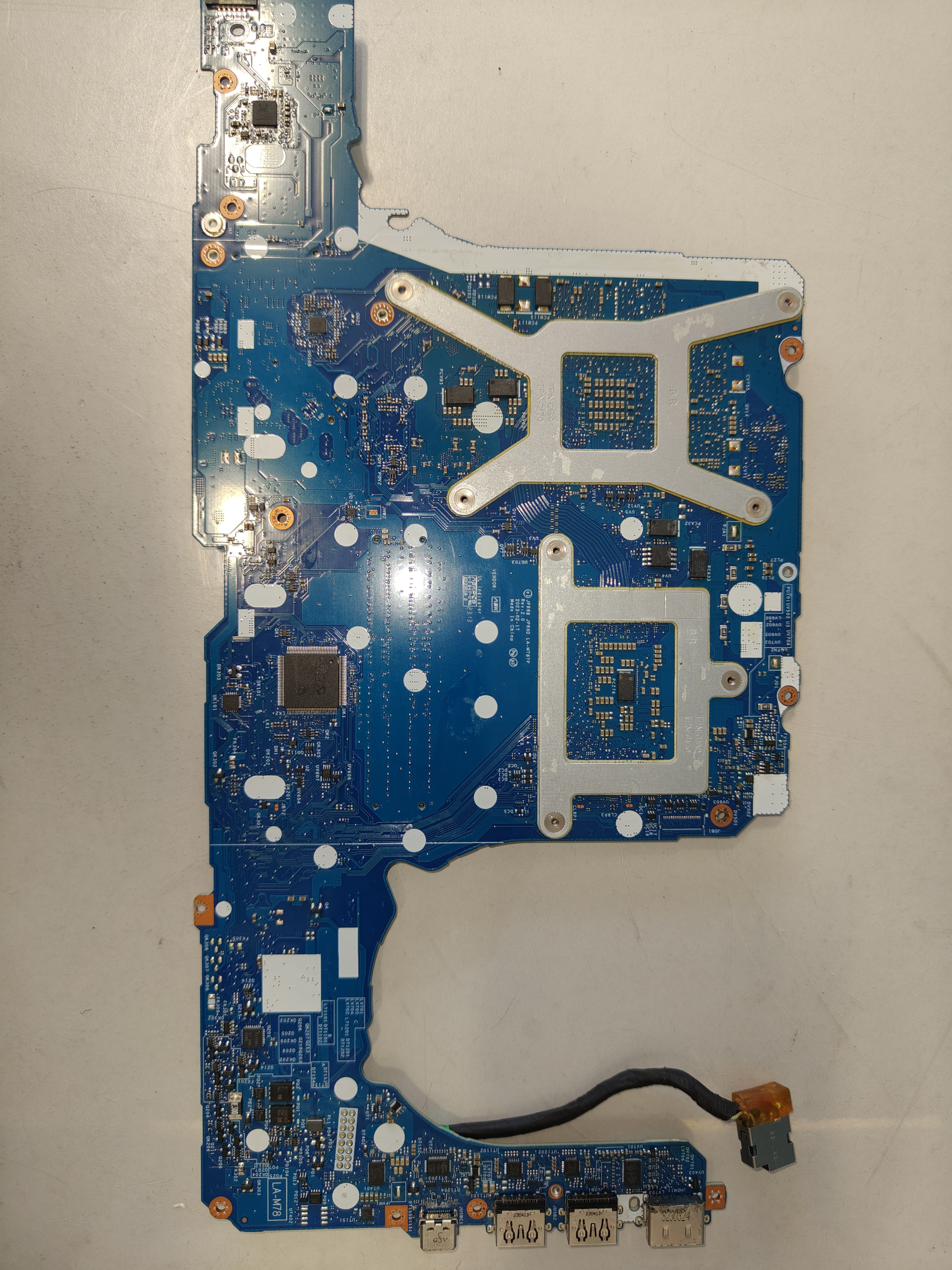

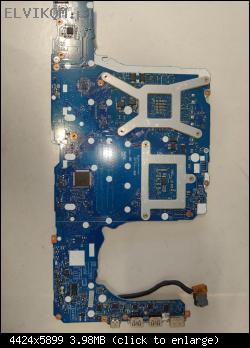

DOWN

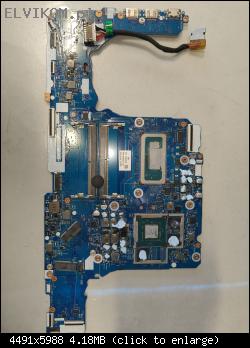

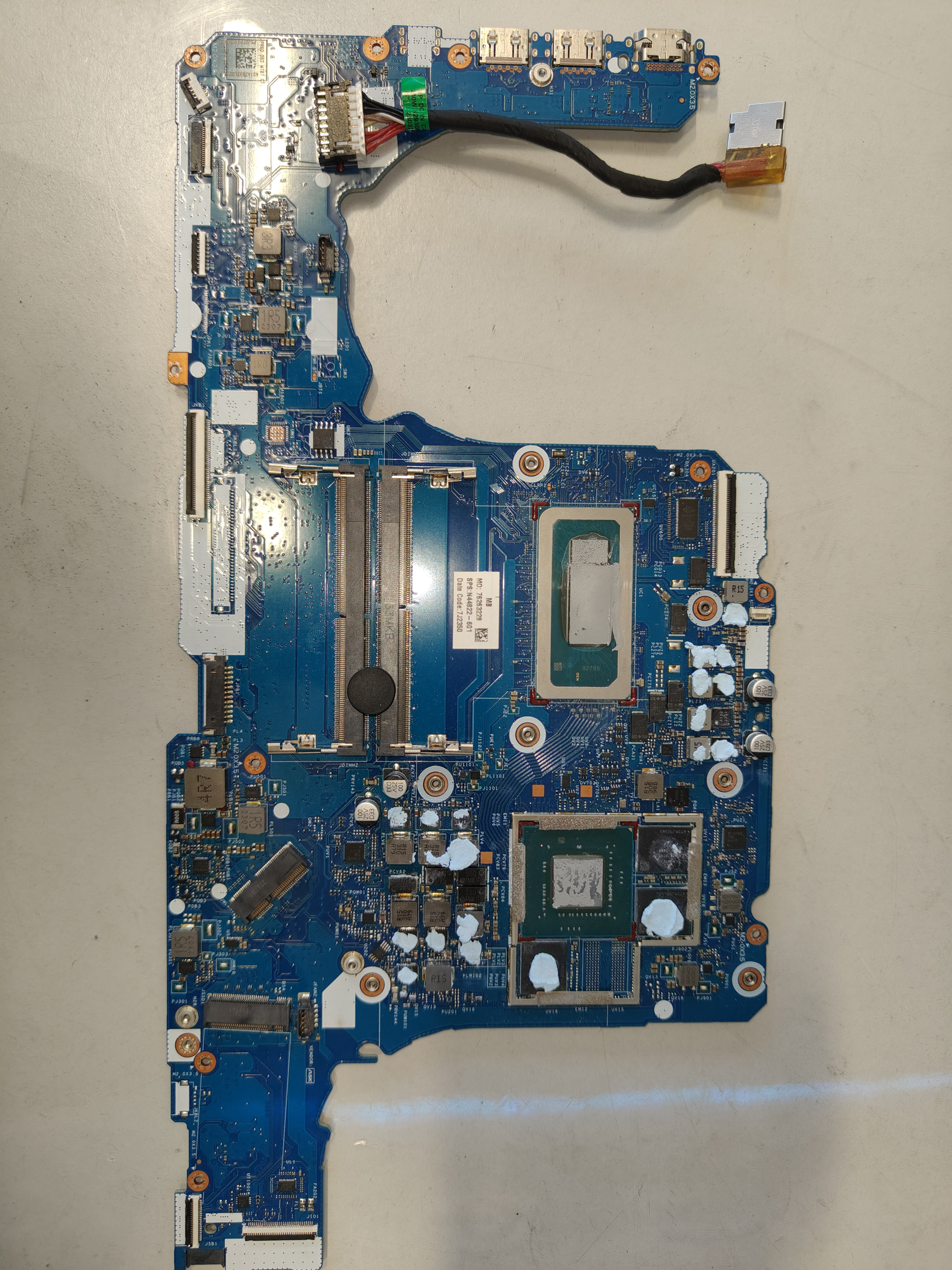

TOP


Zdjęcia robiłem w wysokiej rozdzielczości, ale i tak rozmyło... Płyta od spodu i na KBC ma ślady kleju oryginalnej folii, to nie jest zalanie.

Zmierz rezystancję pomiędzy pinami 1 i 2 oraz pomiędzy pinami 14 i 15 chargera ISL95522AH.

Między pinem 1 a 2 rezystancja wynosi 2,36 Ohm

Między pinem 14 i 15 rezystancja wynosi 3,22 Ohm

Po przesunięciu obu kondestatorów rezystancja się nie zmienia.

Zmierz rezystancję rezystora, oznaczonego na obudowie "100", zlokalizowanego tuż obok diody PDB2. Dodatkowo, po podłączeniu zasilacza i baterii, zmierz napięcia na pinach 5, 6, 7 i 8 złącza baterii PJPB1, zakładając, że pin 1 jest od strony dławików PL3/PL4.
