#1 HP Omen 15-EC Martwy po wyłączeniu Brak 3,3V

przez artmon • 8 maja 2023, 14:39
Po wyłączeniu laptopa i próbie włączenia laptop martwy,nie świeci kontrolka zasilania,zasilacz sprawny.
Płyta główna o oznaczeniu DA0G3HMB8D0 REV: D Model G3HA

Mosfety za gniazdem zasilania bez zwarć sprawne,wiadomo brak ładowania baterii.Pomiary jakie zrobiłem.

Charger BQ738H
n 1,2,3-19,5v
n 4-25,3v
n 5-3v
n 6-2v
n 7,8,9,10-0v
n 11,12 13-3,1v
n 14,15-0v
n 16-6v
n 17-5,8v
n 18,19-3,1v
n 20-18,1v

Przetwornica AWV 3v

n1-0v
n2,3,4,5-19,58v
n 6,7,8,9,10-0v
n 11-4,48v
n 12-0v
n 13-0,11v
n 14-0v
n 15-0,25v
n 16,17,18.19,20-0v

Przetwornica BAC 5v i tu może być problem gdyż po podłączeniu do zasilacza po chwili grzeje się ale nie parzy.

n 1-014v
n 2,3,4,5-19,58v
n 6,7,8,9,10-0v
n 11-4,48v
n 12,13,14-0v
n 15 -4,92v
n 16 -0v
n 17-0,92v
n 18,19,20-0v

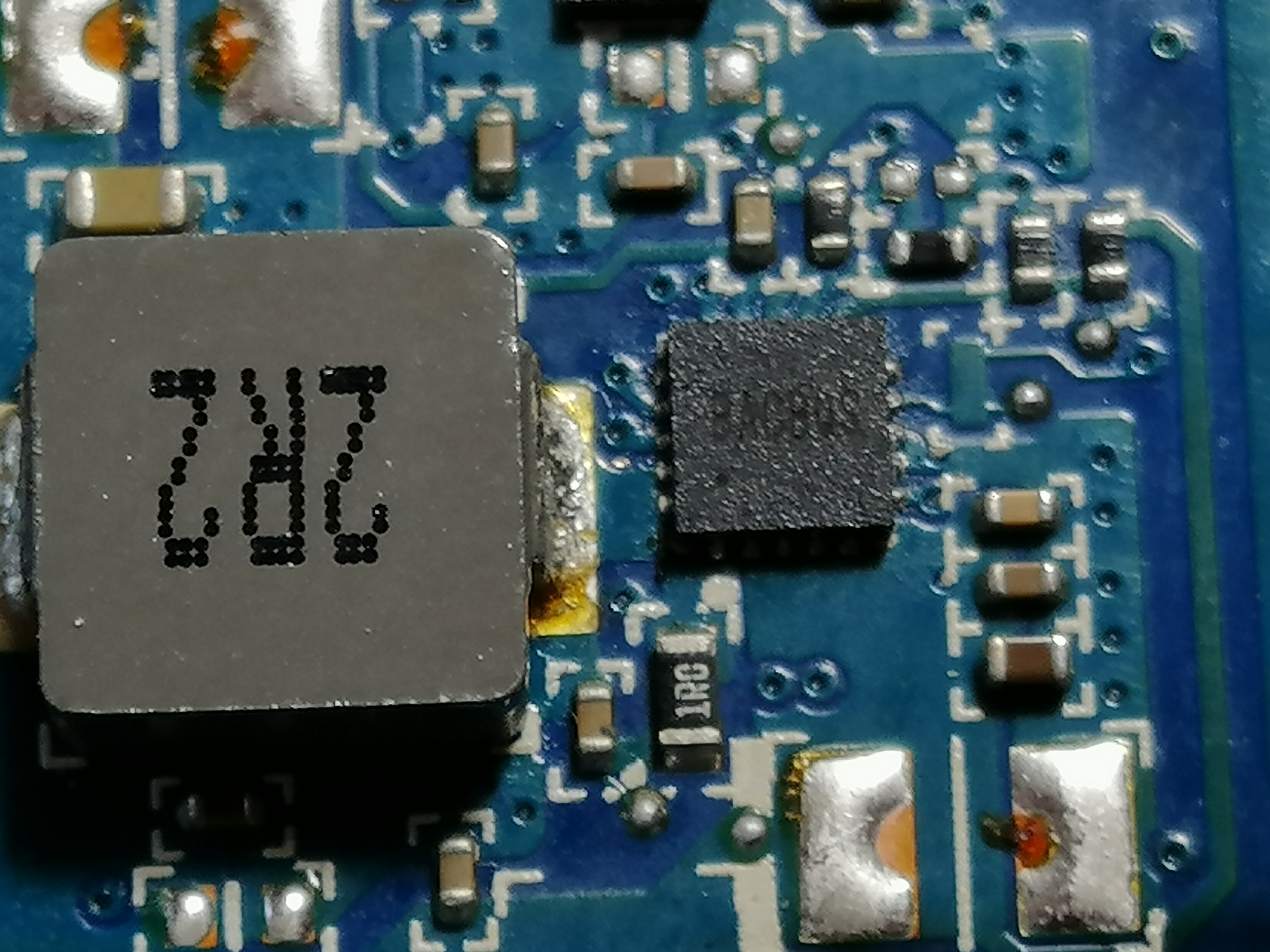

Przy przetwornicy BAC 5v jest cewka 2R2 i na niej jest zwarcie do masy,jakie na tej cewce powinno być napięcie?
Po wylutowaniu cewki 2R2 od strony przetwornicy pokazało się zasilanie 1,70v i po podłączeniu do zasilacza po chwili nadal się grzeje.
Co może być nie tak?
Jak wspomniałem wieczorem laptop został wyłączony rano już był martwy.
Obrazek

Re: HP Omen 15-EC Martwy po wyłączeniu Brak 3,3V

przez Google Adsense [BOT] • 8 maja 2023, 14:39

#2 Re: HP Omen 15-EC Martwy po wyłączeniu Brak 3,3V

przez matic • 8 maja 2023, 15:51
artmon napisał(a):Przy przetwornicy BAC 5v jest cewka 2R2 i na niej jest zwarcie do masy,jakie na tej cewce powinno być napięcie?
Hello!
The voltage on this coil should be 5V.

- Measure the resistance to ground on pin 15 of chip BACxxx.
- Measure the resistance to ground on pin 17 of chip AWVxxx.

#3 Re: HP Omen 15-EC Martwy po wyłączeniu Brak 3,3V

przez artmon • 8 maja 2023, 20:10
AWVxxx pin 17 zwarcie do masy
BACxxx wymieniłem na nowy BAAxxx bez zmian na jednym i drugim 0 kohm

Zrobiłem próbę zwarciową na AWVxxx pin 17 podałem 3,3v i okazało się że mocno grzeje się kbc,czyżby do wymiany?

#4 Re: HP Omen 15-EC Martwy po wyłączeniu Brak 3,3V

przez matic • 9 maja 2023, 11:29
artmon napisał(a):Zrobiłem próbę zwarciową na AWVxxx pin 17 podałem 3,3v i okazało się że mocno grzeje się kbc,czyżby do wymiany?
Yes, the KBC chip is damaged for sure. Remove it from the board and remeasure the resistance to ground on pin 17 of chip AWVxxx.

artmon napisał(a):BACxxx wymieniłem na nowy BAAxxx
This two chips are definitely not compatible to each other. Solder the old BACxxx chip back to the board.

artmon napisał(a):bez zmian na jednym i drugim 0 kohm
What exactly do you mean with resistance 0kohm? Is it also a short circuit to ground?
Where exactly you measured this resistance? On pin 15 of chip BACxxx?

#5 Re: HP Omen 15-EC Martwy po wyłączeniu Brak 3,3V

przez artmon • 9 maja 2023, 12:22
na AWVxxx pin 17 19,5 kohm ,po zdjęciu kbc zwarcia brak ale cewka 2R2 dalej zwiera do masy czy to normalne?

#6 Re: HP Omen 15-EC Martwy po wyłączeniu Brak 3,3V

przez matic • 9 maja 2023, 12:53
artmon napisał(a):ale cewka 2R2 dalej zwiera do masy czy to normalne?
No, that's not normal.
Perform a short circuit test on shorted pad of this coil (the coil must be removed from the board). For a short circuit test limit the voltage to 5V.
