HP Envy 15 - problem z ładowaniem baterii

HP ENVY 15
PCB: AMD-8L 6050A2555101-MB-A02

Płyta na samym zasilaczu oraz samej baterii pracuje prawidłowo. Problem pojawia się przy włożonej baterii i podłączonej ładowarce jednocześnie, wtedy na zasilaczu serwisowym przy ograniczeniu powyżej 2A załącza się zabezpieczenie przez około 2s i płyta się wyłącza. Nie jest to problem rozładowanej baterii i dużego poboru prądu podczas ładowania (przy 5A jest tak samo). Do wartości ograniczenia około 2A zabezpieczenie się włącza na zasilaczu ale płyta się nie wyłącza, wtedy dosyć mocno nagrzewa się Q6010 i jego okolice.
Bateria nowa. Na baterii od G6 (nowej 100% sprawnej, parametry te same, tylko gniazdo w innym miejscu) taka sama reakcja.
Proszę o pomoc w naprawie.

Sprawdź czy któryś z kluczy chargera nie jest przebity.

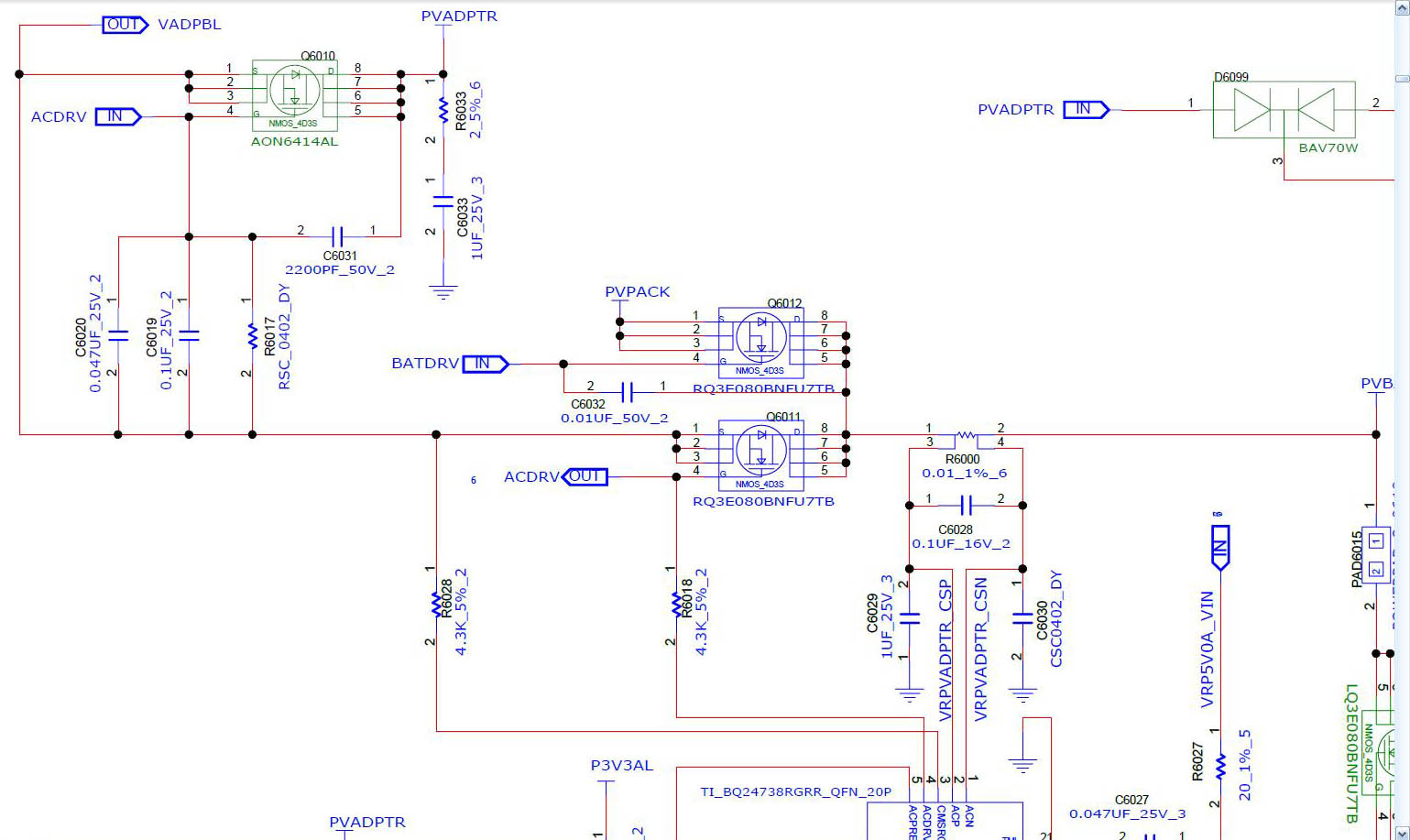

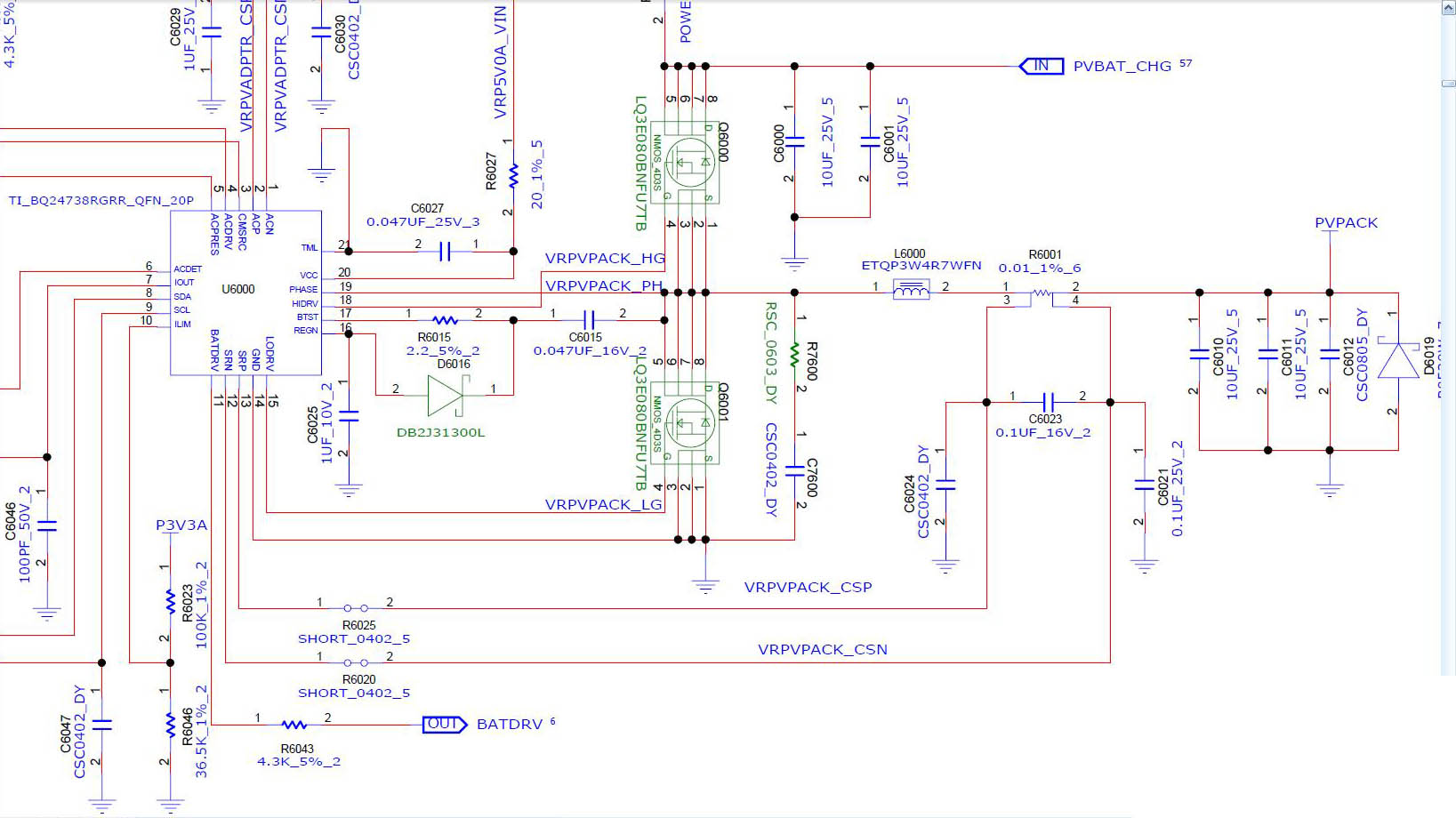

Załączam fragmenty schematu od innego modelu HP 15, być może będą się pokrywać.
Sprawdź Q6011, Q6012, rezystor R6001 i jego połączenia z układem U6000.

Uszkodzony okazał się Q6010. Dziękuję za pomoc.
Chciałbym Was jeszcze zapytać w jaki sposób najbardziej miarodajny bez wylutowania sprawdzić klucze choćby w tym przypadku, test diody pomiędzy źródłem i drenem oraz oporność pomiędzy tymi nóżkami? W tym przypadku się sprawdziło ale zdarzało i się że test diody jednak nie był miarodajny i dopiero po ściągnięciu układu byłem pewien.

Ja stosuję wyłącznie pomiar rezystancji. To wystarcza. Jeśli są wątpliwości - powtórzenie pomiaru po wylutowaniu.
W przypadku kluczy załączających napięcie dla głównej gałęzi często konieczne jest wylutowanie przynajmniej jednego klucza.

franekx6 ha scritto:test diody pomiędzy źródłem i drenem oraz oporność pomiędzy tymi nóżkami? W tym przypadku się sprawdziło ale zdarzało i się że test diody jednak nie był miarodajny i dopiero po ściągnięciu układu byłem pewien.

Sam sobie odpowiedziałeś, trzeba sprawdzać nie tylko pomiędzy D-S w obie strony, ale także pomiędzy D-G i S-G w obie strony.
Jakbyś chciał dokładnie sprawdzić mosfeta po wylutowaniu, to tutaj podałem jak to zrobić: acer-aspire-e1-571-q5wv1-la-7912p-nie-wlacza-sie-brak-reakcji-t50621-20.html#p193613
