#1 HP Envy 13-D (LA-C482P) - Liquid Damage


przez KenM0560 8 stycznia 2020, 17:47
Hello

I have a HP envy 13-D (LA-C482P) laptop. It has suffered liquid damage, when i received the board it was completely dead, no lights or any reaction. Since then i have changed the DC in/charging IC ISL95520 with a similar ISL95521 and replaced some damaged components and now the board will get a light on DC jack when adapter is plugged in, and i have 19v and current resistor PRB1.

When plugged in it consumes 0.07a, when the power button is pressed the fans spin for about half a second and then the board returns to the same state, just consuming 0.07a. What also is confusing is it seems the board thinks it is using battery power even tho there is no battery connected. There is 8V on PRB2. 8v can be found on the input capacitors for each power rail, where usually 19v should be if using an adapter.

Whilst the adapter is plugged in the 3.3VALW IC PU301 (RT7290A) is getting hot.

I have checked all coils for shorts and there is nothing obvious that i can see. I also removed jumper PJ302 to try and isolate the problem, but the IC still gets hot.

I have exhausted my knowledge and require some help from more skilled technicians. I can take readings if you need them, the schematics for this board are also available.

Thank You

Re: HP Envy 13-D (LA-C482P) - Liquid Damage


przez Google Adsense [BOT] 8 stycznia 2020, 17:47

#3 Re: HP Envy 13-D (LA-C482P) - Liquid Damage


przez KenM0560 9 stycznia 2020, 09:50
Hi

PU301 - Pin 6
Voltage = 3.2V
Resistance to GND = 41Ω

The board does react to power button, would this mean the KBC is ok?

#5 Re: HP Envy 13-D (LA-C482P) - Liquid Damage


przez matic 9 stycznia 2020, 19:33
Before replacing the PU301 open the jumper PJ301 and remeasure the resistance to ground on pin 6 of PU301.
If the resistance will not change it is bad PU301, if the resistance will increase to the kΩ range (or greater) the issue is elsewhere.

#6 Re: HP Envy 13-D (LA-C482P) - Liquid Damage


przez KenM0560 9 stycznia 2020, 21:11
Nice idea matic. with the jumper PJ301 removed

resistance to GND on pin6 of PU301 is 43Ω

#7 Re: HP Envy 13-D (LA-C482P) - Liquid Damage


przez matic 9 stycznia 2020, 21:34
KenM0560 napisał(a):with the jumper PJ301 removed
resistance to GND on pin6 of PU301 is 43Ω
PU301 is bad for sure. Replace it.

#8 Re: HP Envy 13-D (LA-C482P) - Liquid Damage


przez KenM0560 14 stycznia 2020, 14:08
Sorry for the delay, i was waiting for replacement PU301.

I have replaced PU301 and board still does not come on. When adapter is plugged in the DC jack light is on, PSU consumes 0.07a

PU301 still gets warm, when power button is pressed current consumption drops to 0.03a briefly, then back to 0.07a.

With the Jumper PJ301 removed resistance on PU301 side is .390 M ohm

and other side is 52k ohm

#10 Re: HP Envy 13-D (LA-C482P) - Liquid Damage


przez KenM0560 14 stycznia 2020, 16:02
With both Jumpers PJ301 and PJ302 open PU301 does not heat up. (No lights or reaction from board)

With PJ301 closed and PJ302 open PU301 still does heat up slightly.

#12 Re: HP Envy 13-D (LA-C482P) - Liquid Damage


przez KenM0560 14 stycznia 2020, 17:33
Resistance to GND on PU301 side of PJ302 = 47k ohm (PJ302 is open)

Resistance to GND of outerside of PJ302 = .560M ohm (PJ302 is open)

#14 Re: HP Envy 13-D (LA-C482P) - Liquid Damage


przez KenM0560 14 stycznia 2020, 20:51
These are with PJ302 open and PJ301 closed

Voltage / Resistance

PLB1= 11.1v / .290M
PL302= 0v / 43k
PL303= 0v / 75k
PL1002= 0v / 85
PL1801= 0v / 30k
PLW1= 0v / 29k
PLM2= 0v / .370k
PLZ2= 0v / 7.2
PLZ3= 0v / 5.9
PLZ4= 0v / 14.8

#15 Re: HP Envy 13-D (LA-C482P) - Liquid Damage


przez matic 14 stycznia 2020, 22:13
Measure the resistance to ground on pin 1 of diode DC1. RTC battery should be disconnected during the resistance measurement.

Diode DC1 pin count:
Obrazek

#16 Re: HP Envy 13-D (LA-C482P) - Liquid Damage


przez KenM0560 14 stycznia 2020, 23:18
Resistance to GND on pin 1 of DC1 is 45k ohm

#18 Re: HP Envy 13-D (LA-C482P) - Liquid Damage


przez KenM0560 15 stycznia 2020, 09:22

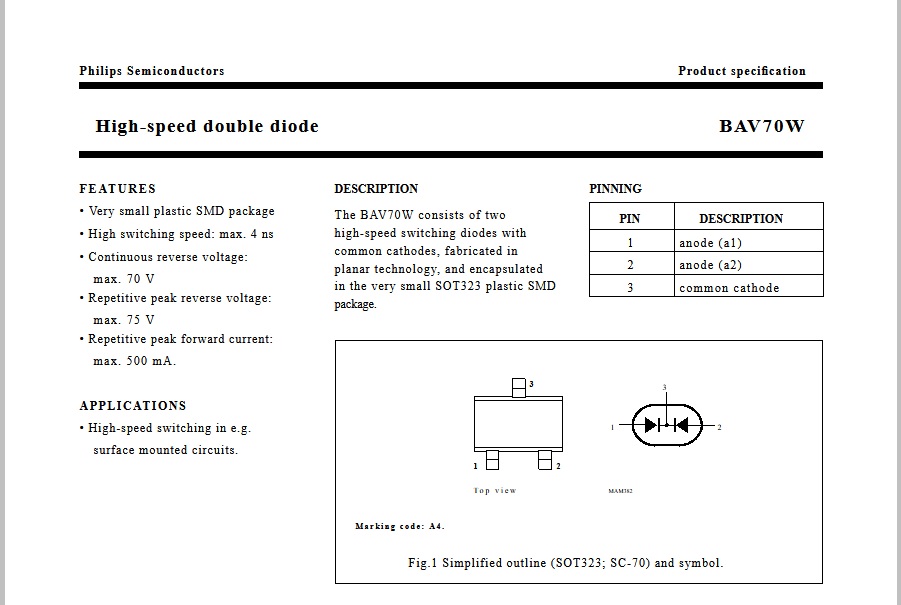

Are the pin outs for DC1 (BAV70W) correct? from the datasheet the pin out appears different.

Obrazek

Resistance to GND on pins 8 and 14 of Q21. (Jumper PJ302 is still open by the way)

8 = 70k ohm
14= 14k ohm

#19 Re: HP Envy 13-D (LA-C482P) - Liquid Damage


przez matic 15 stycznia 2020, 19:38
KenM0560 napisał(a):Are the pin outs for DC1 (BAV70W) correct? from the datasheet the pin out appears different.
Pin out of the devices in such package is not strictly specified, so the pin out is determined by a person, who was design that schematic. So, the same component on another schematic may have different pin count.
In this particular case the pin out is as I described.

Open the jumper PJ301 and inject 3,3V from the laboratory power supply to the power rail "+3VL" (pin 1 of jumper PJ301). What electrical current flows from the laboratory power supply during the test?

#20 Re: HP Envy 13-D (LA-C482P) - Liquid Damage


przez KenM0560 15 stycznia 2020, 20:08
ah ok i see, i will make a note of this for the future. Thanks

Do you have advice on how to connect to the PJ301 pad? It is very small pad, and probe may touch the +3VLP side.
