HP EliteBook 8470P brak reakcji na power

HP EliteBook 8470P UMA 6050A2466401-MB-A04 początkowo brak napięcia na R6000, albo znikome ok 0,6V. Po sprawdzeniu i wymianie U6000 na rezystorze pomiarowym pojawiło się 19V (nawet na chwilę pacjent ożył i wyświetlił obraz), ale po 30min brak reakcji na przycisk power.
Teraz skupiłem się na sterowniku 3V i 5V bo po podłączeniu zasilania tylko raz udało mi się zmierzyć na L6150 5V i na L6100 3V.
Na U6100 n.16- 19V
n.17-4,9V
n.8-3,2V
n.1-0,65V
n.6-0,75V
nie wiem jakie jeszcze warunki powinien spełnić sterownik żeby powstało 3V i 5V.

Witam
Powinny być jeszcze sygnały załączające na nogach 13 (to jest w zasadzie z automatu, chyba że jest na tym pinie masa), 18 oraz 6.

Na nodze 13-3,08V a na n.18- 3.23V

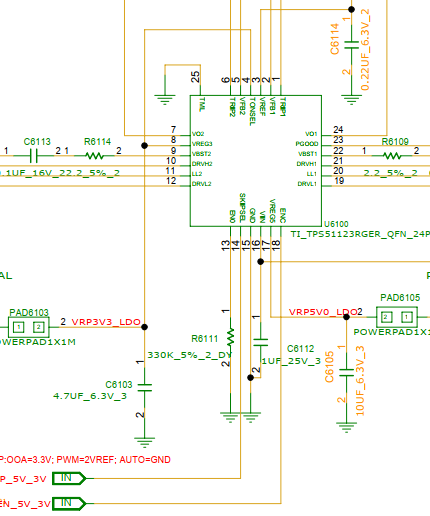

Z specyfikacji przetwornicy wynika, iż na 13 ma nie być masy (powinno być 330K), wtedy ona wystartuje. 18 jest głównym pinem, który załącza 3V i 5V, ale o starcie 3V decyduje jeszcze pin 6, który ma nie mieć masy (jeśli dobrze interpretuję schemat) i jest podciągany przez Q6102 z sygnału KBC_PWR_ON (na 6 nie ma masy, kiedy KBC_PWR_ON ma stan logiczny wysoki).

Yaro1979 napisał(a):Z specyfikacji przetwornicy wynika, iż na 13 ma nie być masy (powinno być 330K), wtedy ona wystartuje

Na n.13 mam 5,66MΩ, czy pomoże mi ktoś namierzyć R6111 ??

Na pinie 13 może też być tak duża rezystancja. Może tam nie być rezystora - niektórzy producenci dają symbol DY kiedy czegoś nie montują. Generalnie aby ten sterownik wystartował na pinie 13 nie może być masy. Pin 13 powoduje start LDO. Pin 18 załącza wysokoprądowe 3 i 5, ale dodatkowo aby się one pojawiły na pinie 1 i 6 nie może być masy. Trochę zastanawia mnie to 4,9V na pinie 17, trochę za niskie - może jest jakieś obciążenie tej linii (ja przeważnie mam na takiej linii pomiary lekko powyżej 5V).

Yaro1979 napisał(a): Trochę zastanawia mnie to 4,9V na pinie 17, trochę za niskie - może jest jakieś obciążenie tej linii (ja przeważnie mam na takiej linii pomiary lekko powyżej 5V).

Tak, jeśli pojawi mi się podczas pomiarów 5V i 3V to też mam na n.17 -5,1V (i nie wiem co powoduje taki stan ) , ale ze względu że U6100 trochę się nagrzewa, w stosunku do całej płyty, to zamierzam go wymienić na nowy układ.

Sprawdziłem wartości napięć na takim układzie w innej płycie i u mnie na 17 pinie jest 5,09V a na 8 3,35V. Jakie masz rezystancje na tych pinach? u mnie na 8 jest 20kOm a na 17 jest 4-8MOm. Może coś obciąża którąś z niskoprądowych linii i dlatego jest taki problem (nagrzewanie układu może być tego pokłosiem)? Myślę że jak rezystancje w tych liniach są wysokie to faktycznie do zmiany będzie sam układ (przy założeniu, że na pewno był dobrze zalutowany). Z mojej strony to tyle w zasadzie (tęgie głowy z forum na pewno w tej kwestii miałby o wiele więcej do powiedzenia), aczkolwiek sprawdziłbym jeszcze te linie po zdjęciu układu, podając im tam stosowne napięcie z zasilacza i z ograniczeniem prądowym aby zobaczyć czy faktycznie coś na nich nie ma ochoty na większy prąd.

Yaro1979 napisał(a):Jakie masz rezystancje na tych pinach? u mnie na 8 jest 20kOm a na 17 jest 4-8MOm

U mnie też jest przyzwoicie n.8-5,77kΩ a n.17-40kΩ

Measure voltage and resistance to ground of L6100, L6150.

Rezystencja na cewkach L6100- 0,82kΩ na L6150- 0,78kΩ , napięć z reguły brak.

Zmierz napięcia na 1, 3, 4, 5 U6102 gdy podłączony jest zasilacz.

Zmierz rezystancję do masy na n.4 U6102.

dir napisał(a):Rezystencja na cewkach L6100- 0,82kΩ na L6150- 0,78kΩ

Trochę nisko.
Czy ta rezystancja była mierzona z odłączonym zasilaniem?
Ponów ten pomiar odczekując dłuższą chwilę po odłączeniu zasilania, i zamieniając miejscami sondy pomiarowe.

Open PAD6100, PAD6150 and check if voltages appear on L6100 and L6150.

clops35 napisał(a):Trochę nisko.
Czy ta rezystancja była mierzona z odłączonym zasilaniem?
Ponów ten pomiar odczekując dłuższą chwilę po odłączeniu zasilania, i zamieniając miejscami sondy pomiarowe.

Tak pomiar był robiony z odłączonym zasilaniem, ale nie czekałem dłuższej chwili, dzisiaj pomiar wyniósł o 0,02-0,04kΩ więcej.

clops35 napisał(a):Zmierz napięcia na 1, 3, 4, 5 U6102 gdy podłączony jest zasilacz.
Zmierz rezystancję do masy na n.4 U6102.

n.1 - 1,99V
n.3 - 1,99V
n.4 - 2,99V
n.5 - 4,96V
n.4 - 0,28MΩ

Machine napisał(a):Open PAD6100, PAD6150 and check if voltages appear on L6100 and L6150

Po z ciągnięciu padów PAD6100, PAD6150 nadal nie ma prądu na cewkach L6100 i L6150

With your voltages U6100 must work. Try another one.
