Re: HP EliteBook 840 G5 6050A2945601-MB-A01 martwy
przez Google Adsense [BOT] • 9 czerwca 2023, 16:08

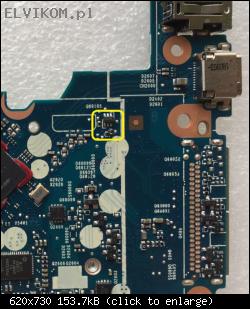

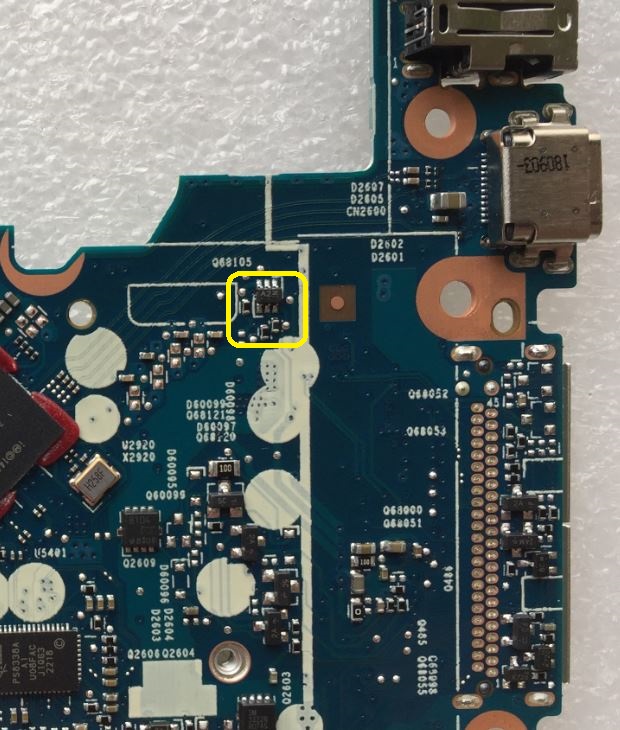

dggn napisał(a):miejsce łączenia zaznaczyłem na twoim zdjęciu czerwoną kropką a na swoim czerwoną strzałkąMeasure the voltages to ground on all pins of this small 6-pin component.
dggn napisał(a):rezystancja na cewkach
L60000 9.46kΩ
dggn napisał(a):Próba zwarciowa na cewce L60000 ma sens?Why, if there is a high resistance to ground on this coil?

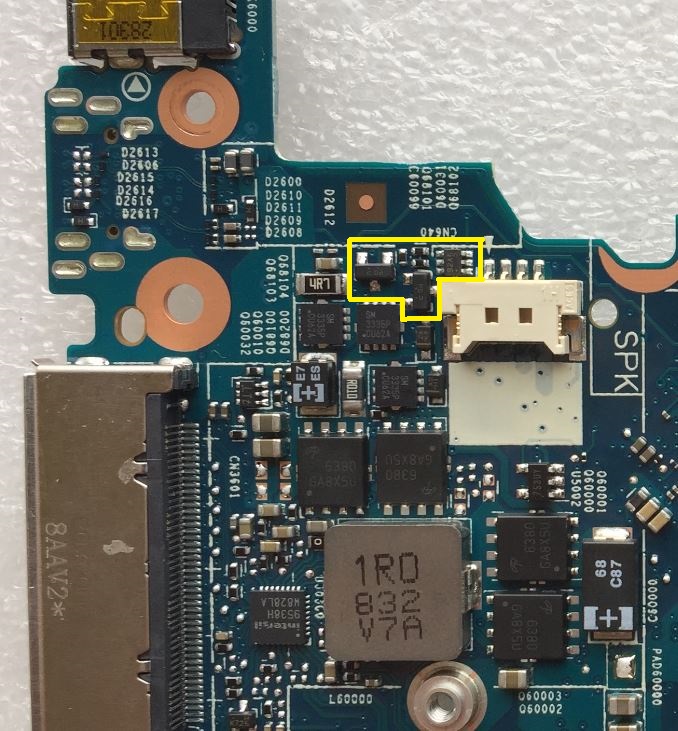

dggn napisał(a):rezystancja między n.1-3 a n.4 mam 4ΩTest this transistor out of the board.
[ Obrazek ]
Set your multimeter to the diode test mode and measure the voltage drop to ground on pad 4 on the place of this transistor.

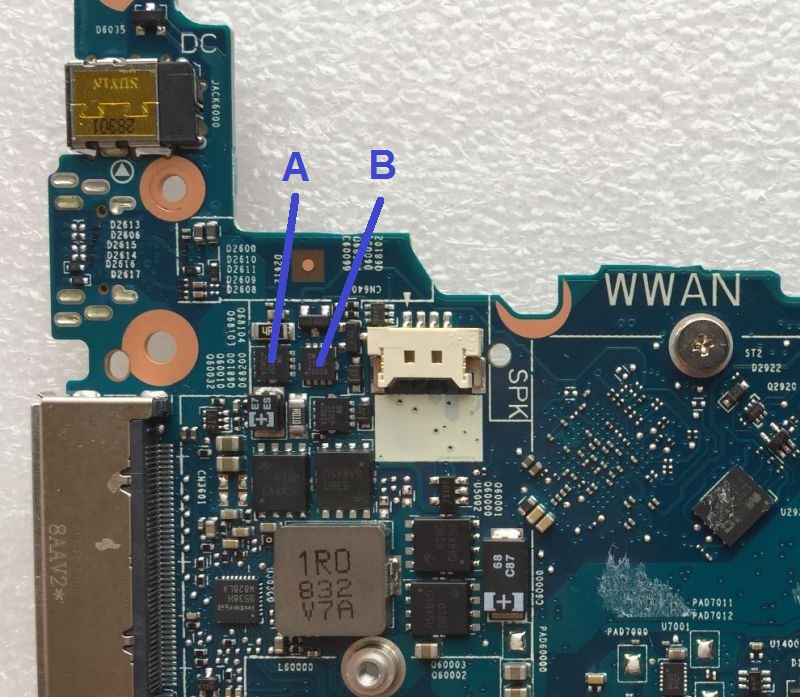

Measure the resistances between listed pins of this small 6-pin component:
a) Between pin 1 and pin 2.
b) Between pin 1 and pin 6.
c) Between pin 2 and pin 6.
d) Between pin 3 and pin 4.
e) Between pin 3 and pin 5.
f) Between pin 4 and pin 5.
a) Between pin 1 and pin 2.
b) Between pin 1 and pin 6.
c) Between pin 2 and pin 6.
d) Between pin 3 and pin 4.
e) Between pin 3 and pin 5.
f) Between pin 4 and pin 5.
dggn napisał(a):Jeszcze na zaznaczonym tranzystorze na n.4-8 mam 19.88V a na n.1-2 oraz n.4 mam 0VThere is nothing wrong here - solder this transistor back to its place.
rezystancja między n.1-3 a n.4 mam 4Ω
Re: HP EliteBook 840 G5 6050A2945601-MB-A01 martwy
przez Google Adsense [BOT] • 19 czerwca 2023, 13:00
